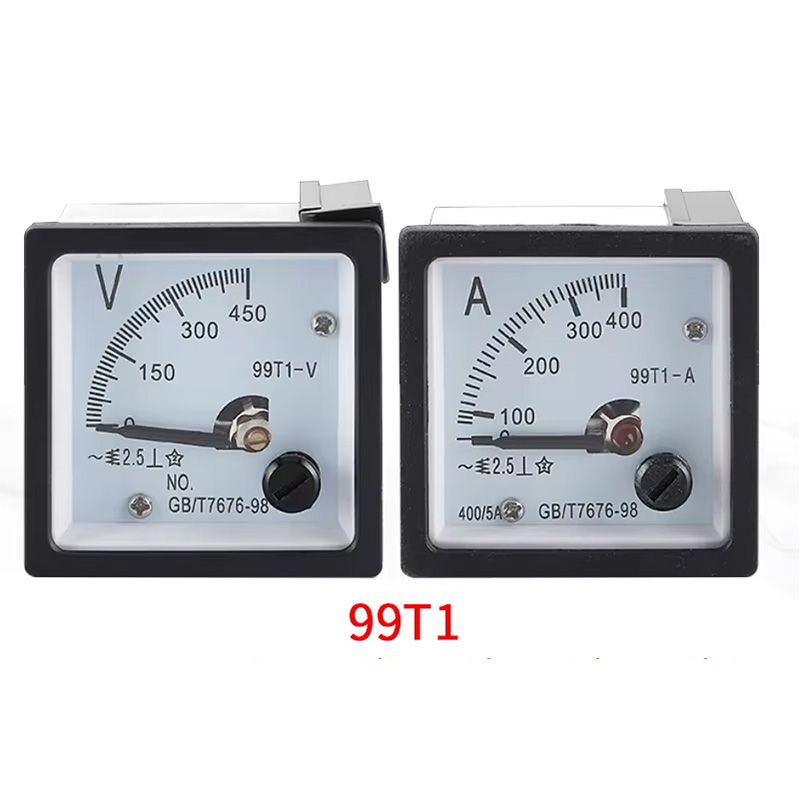

Ammeter 99T1-A
99T1 -ammetern är en vanligt förekommande pekarameter, lämplig för installation på displaypaneler och stora omkopplingskort för olika kontroll- och distributionssystem för att indikera relevanta elektriska parametrar såsom AC/DC -ström, spänning, effektfaktor, effekt, synkronvärde, frekvens, utspelning av spänningar och överbelastningsström.
99T1 -ammetern används vanligtvis som en pekarameter. Bekvämt att observera den specifika storleken på strömmen.
Ansökningsområde
Används allmänt i följande branscher: kraftverk, distributionsanläggningar, mekanisk utrustning, fartyg, luftfart, transformatorer osv
Internationell standard
99T1 Ammeter enligt internationellt erkända pekarameterspecifikationer och dimensioner:
Sammansättningstruktur
Består av ett fast magnetkretssystem och rörliga delar. Instrumentets magnetkretssystem inkluderar en permanent magnet 1, polpalmer 2 fixerade vid magnetens två poler och en cylindrisk järnkärna 3 som ligger mellan de två polpalmerna. Den cylindriska järnkärnan är fixerad på instrumentkonsolen för att minska magnetisk motstånd och generera ett enhetligt strålande magnetfält i luftgapet mellan polpalmen och järnkärnan. När den rörliga spolen 4 i detta magnetfält avleder runt rotationsaxeln är magnetfälten på de två effektiva sidorna alltid lika i storlek och vinkelrätt mot varandra. Den rörliga spolen lindas runt en aluminiumram. Axeln är uppdelad i två delar, fram och bak. Den ena änden av varje halvaxel är fixerad på aluminiumramen för den rörliga spolen, och den andra änden stöds i lagret genom axelspetsen. Det finns också en pekare installerad på den främre halvaxeln, som används för att indikera storleken på den uppmätta elektriciteten när den rörliga delen avböjs.
Strukturella egenskaper
1: (Instrument) Mätkrets
Den inre kretsdelen av elmätaren och dess tillbehör, inklusive de sammankopplade ledningarna (om några). Drivs av ström eller spänning, en eller båda är de viktigaste faktorerna som bestämmer det uppmätta indikatorvärdet. (En av strömmen eller spänningen kan vara den uppmätta själv)
2 nuvarande krets
En mätkrets vars ström är den viktigaste faktorn som bestämmer det uppmätta indikatorvärdet.
Obs: Den ström som passerar genom strömlinjen kan vara direkt den uppmätta strömmen, eller levereras av en extern strömtransformator, utdragen av en extern shunt och proportionell mot den uppmätta strömmen.
3 spänningsledningar
En mätkrets där den applicerade spänningen är den huvudsakliga faktorn som bestämmer det uppmätta indikatorvärdet.
OBS: Spänningen som appliceras på spänningslinjen kan vara den uppmätta spänningen, eller den spänning som tillförs av en extern spänningstransformator eller spänningsdelare, eller spänningen proportionell mot den uppmätta spänningen som dras från en extern seriemotstånd (impedans).
4 externa mätlinjer
Instrumentets externa kretsdel, från vilken det uppmätta värdet kan erhållas
5 hjälplinjer
Nödvändigt för instrumentdrift, mäta kretsar utanför kretsen.
6 extra strömförsörjning
Auxiliary Circuit för att leverera elektrisk energi
7 Mätkomponenter
Vissa komponentkombinationer av mätelement. De kan orsaka den rörliga delen att producera rörelse relaterad till det uppmätta objektet under det uppmätta objektets verkan.
8 rörliga delar
De rörliga komponenterna i mätelementet.
9 indikatorenhet
Komponenten i mätinstrumentet som visar det uppmätta värdet.
10 indikator
En komponent som använder en skala för att indikera positionen för en rörlig del.
11: Skala linjal
En serie markörer och siffror, i kombination med indikatorer, kan användas för att erhålla det uppmätta värdet.
12 Division Line
Markeringarna på ratten delar upp skalan i lämpliga intervaller för att bestämma indikatorns position.
13 Zero Dividing Line
Nollsiffrigt märket på ratten.
14 divisioner
Avståndet mellan två angränsande delningslinjer.
15 graders siffror
En serie siffror i kombination med skiljelinjen.
16 Mekanisk nollposition
Jämviktspositionen för indikatorn efter mätelementet i den mekaniska kontrollen är avstängd. Denna position kan sammanfalla med eller inte sammanfalla med nollavdelningslinjen.
I instrument med mekanisk kompression nollläge motsvarar den mekaniska nollpositionen inte skiljelinjen.
I instrument utan betydande mekaniska reaktionskrafter är den mekaniska nollpositionen osäker.
Noggrannhet
Instrumentens precision kallas noggrannhet, även känd som precision. Precision och fel kan sägas vara tvillingbröder, eftersom förekomsten av fel ger upphov till begreppet precision. Kort sagt, instrumentnoggrannhet hänvisar till i vilken grad det uppmätta värdet på instrumentet är nära det verkliga värdet, vanligtvis uttryckt som relativt procentuellt fel (även känd som relativ konverteringsfel).
Variation
Variation avser den maximala skillnaden mellan de angivna värdena på ett instrument när den uppmätta variabeln (som kan förstås när insignalen) når samma värde från olika riktningar flera gånger. Med andra ord, variationen av den uppmätta parametern från små till stora (positiva karakteristiska) och från stora till små (omvänd karakteristiska) är den grad till vilken den uppmätta parametern inte matchar under konstant yttre förhållanden. Skillnaden mellan de två kallas instrumentvariation
Känslighet
Känslighet avser känsligheten hos ett instrument för förändringar i den uppmätta parametern, eller med andra ord, förmågan att svara på förändringar i den uppmätta mängden. Det är förhållandet mellan utgångsförändringens ökning och ingångsförändringens ökning i stabilt tillstånd. Känslighet är ibland också känd som "amplifieringsförhållandet" och är lutningen för varje punkt på tangentlinjen för instrumentets statiska egenskaper. Att öka amplifieringsfaktorn kan förbättra instrumentets känslighet. Att helt enkelt öka känsligheten förändrar inte instrumentets grundläggande prestanda, det vill säga instrumentets noggrannhet förbättras inte. Tvärtom, ibland kan svängningsfenomen uppstå, vilket orsakar instabil produktion. Instrumentets känslighet bör upprätthållas på en lämplig nivå.
