Kompositomkopplare av rysk typ

Kompositomkopplare av rysk typ

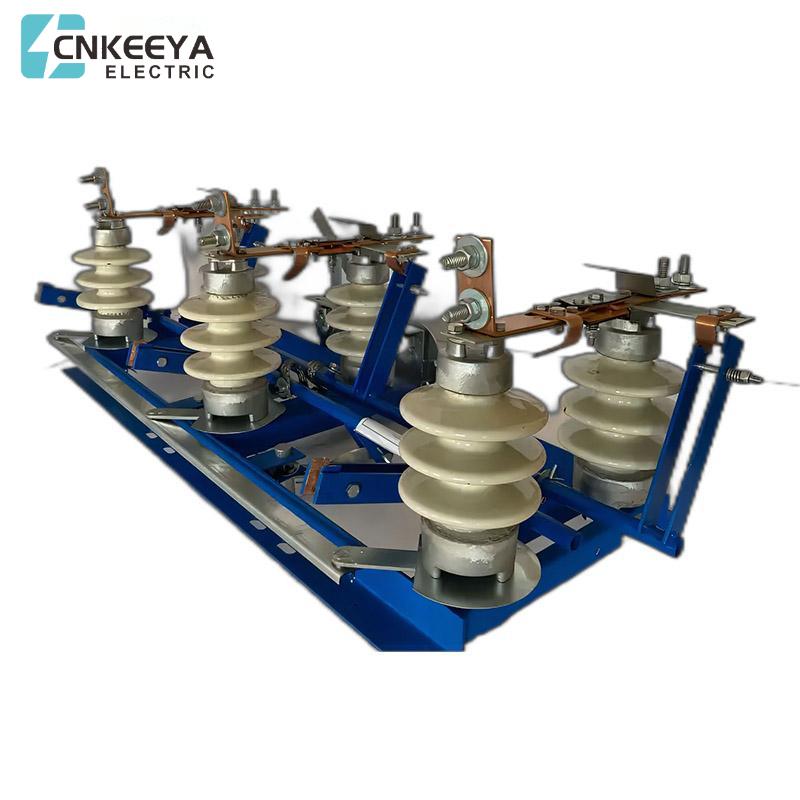

Frånskiljare RLND-1-10 II / 400 UHL1 används för reparation och förebyggande av högspänning

elektriska nätverk eller elektrisk utrustning med en spänning på 10 kV, vilket ger säker borttagning av

spänning från tidigare strömlösa konsumentkretsar, medan alla frånkopplade konsumentkretsar

är effektivt jordade.

Specifikationer:

Märkspänning, kV ......................... 10

Den högsta driftspänningen, kV .............. 12

Märkström, A ........................................ 400

Termisk resistansström, kA ......................... 10

Ström av elektrodynamiskt motstånd, kA ........ 25

Efter den aktuella flödestiden, sedan:

- för huvudknivarna ........................................... 3

- för jordning av knivar ..................................... 1

Tillåten töjning från ledningar i horisontalplanet, med hänsyn tagen

inverkan av vind och is, inte mer, N .......... 200

Krypavstånd för utvändig isolering, cm ..... 30

MTBF, cykler, B-O ................... 1000

Totalmått, mm ................................... 1115 x485x370

Vikt, kg, inte mer ................................................... 35

RLND-1-10 II / 400 är oumbärlig för:

- slå på och stänga av spänningen för strömlösa sektioner av den elektriska högspänningskretsen;

- närvaron av ett synligt fack av elektrisk utrustning, i vilket det finns ett behov av

skyddad utrustning eller reparation av utrustning;

- slå på och stänga av tomgångsström för sockertransformatorer;

- jorda strömlösa fragment av kretsen med hjälp av stationära jordledare
