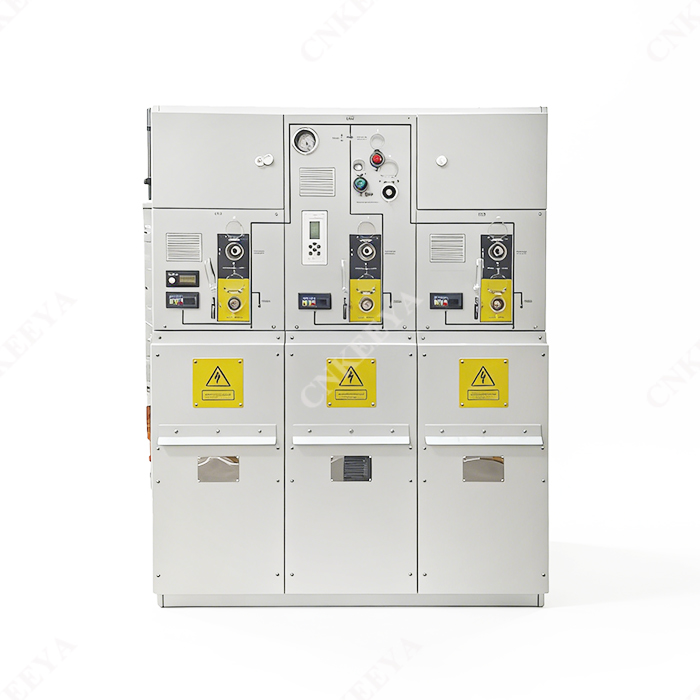

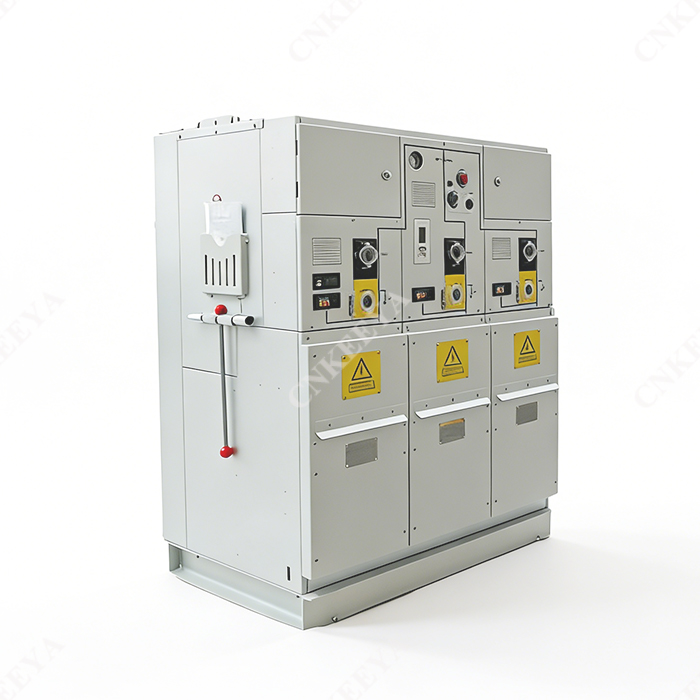

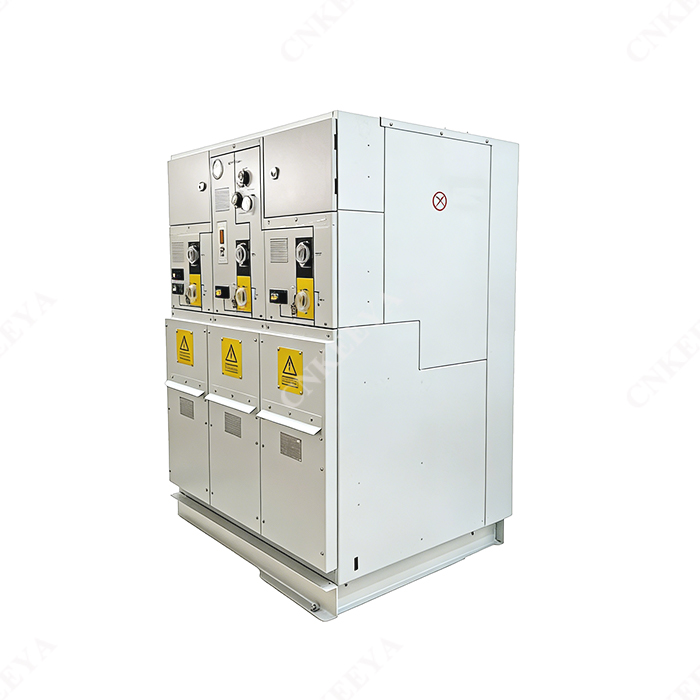

12kV Helt isolerad uppblåsbar ringbrytarutrustning

12kV Helt isolerad uppblåsbar ringbrytarutrustning används i stor utsträckning i 10kV/6kV kraftdistributionssystem och är den föredragna switchprodukten för alla typer av transformatorstationer och distributionssystem för stads- och landsbygdsanvändare. Ställverket är ett modulärt enhetsläge, som kan kombineras enligt olika syften; det finns två typer av fast enhetskombination och utbyggbar enhet för att möta den flexibla användningen av kompakta ställverk i olika transformatorstationer.

RM-12(C)/630-25 gasfylld ringhuvudenhet är ett helt förseglat system, och dess spänningsförande delar och omkopplare är inneslutna i en kropp av rostfritt stål. Hela ställverket påverkas inte av yttre miljöförhållanden, vilket säkerställer driftsäkerhet och personlig säkerhet, för att uppnå underhållsfritt. Genom att välja en expanderbar buss kan vilken kombination som helst göras för att uppnå full modularitet. Säkerhetsisoleringen och skärmningen av den förlängda samlingsskenan säkerställer tillförlitlighet och säkerhet. RM-12(C)/630-25 gasfylld ringhuvudenhet kan också tillhandahålla IV-baserade automationslösningar, som bildar konceptet med intelligenta switchar och minimerar arbetsbelastningen för installation och driftsättning på plats.

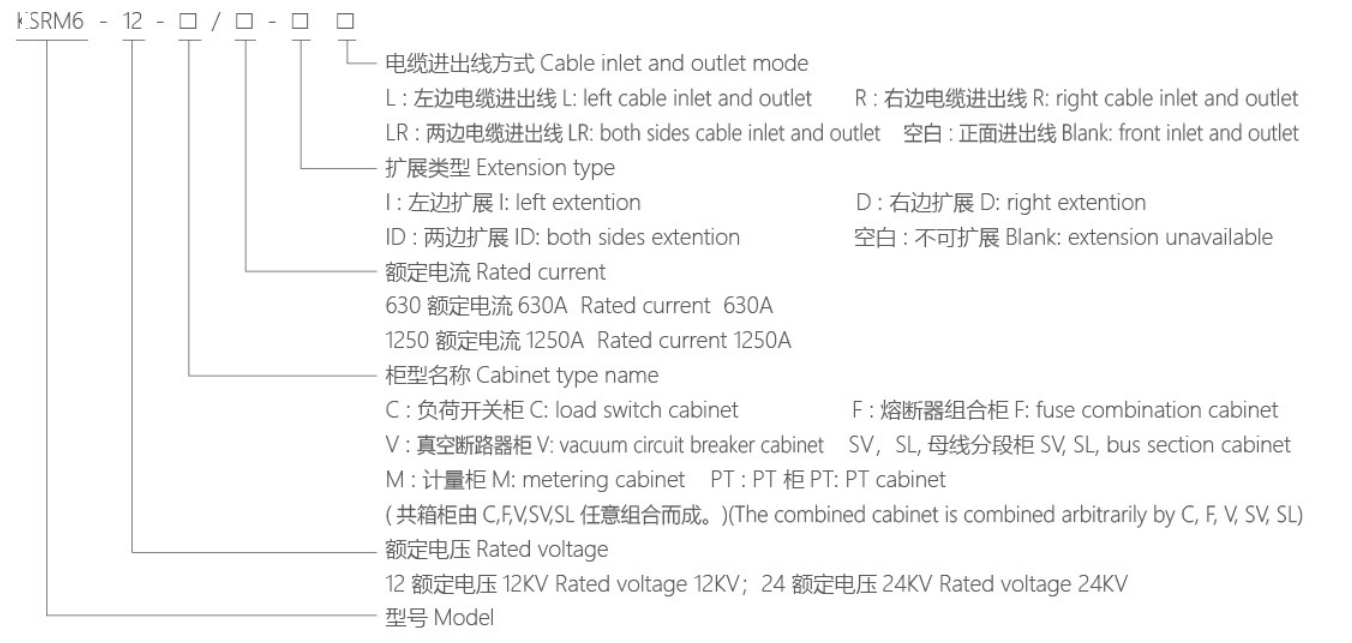

Modell Och Mening

· RM-12(C)/630-25-serien gasfylld ringhuvudenhet har SF6-gas som används som ljusbågssläcknings- och isoleringsmedium.

· Enheten är en helt förseglad och helt isolerad struktur; samlingsskenan, omkopplaren och punktdelarna är helt inneslutna i ett skal av rostfritt stål. Kaviteten är fylld med 1,4 bar SF6-gas och skyddsnivån når IP67; hela strömbrytaren är helt opåverkad av yttre miljöförhållanden, och normal drift av strömbrytaren kan garanteras även under extrema förhållanden som kortvarig Booding, och produkten är underhållsfri för livet.

· Enheten har en pålitlig och säker tryckavlastningskanal, som kan garantera förarens personliga säkerhet även i extrema situationer.

· Enheten finns i två typer: fast enhetskombination och expanderbar enhetskombination.

· Enheten går vanligtvis in och ut från fronten och kan även uppnå sidoutgång eller sidoexpansion beroende på olika installationspositioner.

· Storleken på enheten är lätt att installera och den kan vara lämplig för platser med litet utrymme och dåliga miljöförhållanden.

· Enheten kan utrustas med elektrisk motor, fjärrkontroll och övervakningsenheter för att möta användarnas olika behov.

Teknisk parameter

Obs:)Det beror på säkringarnas strömstyrka.

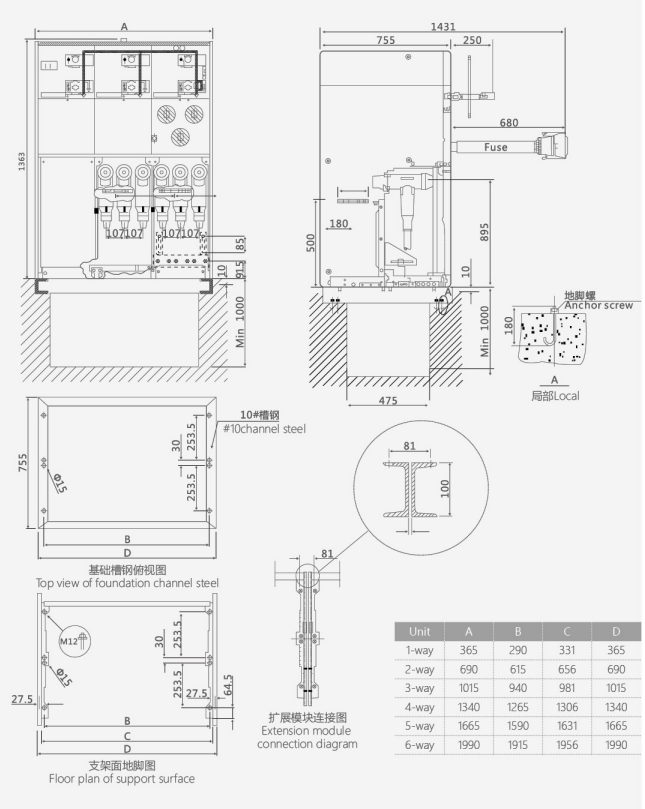

Växelskåpsstruktur och storlek
