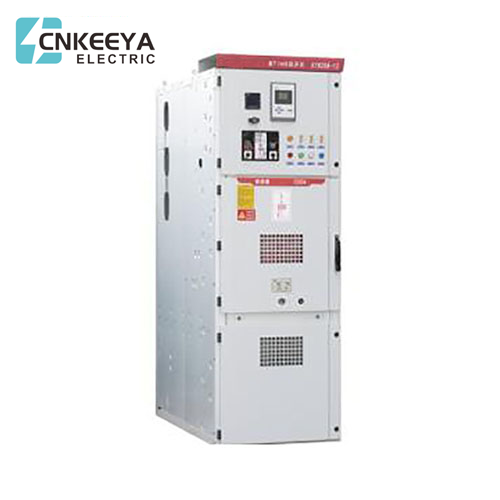

Kyn28-12kv switchgear

Kyn28-12KV-switchgear, som är konstruerad med precision och vidhäftning av de höga kvalitetsstandarder, står som ett bevis på CNKEEYAs expertis för att tillhandahålla anpassningsbara och pålitliga lösningar för olika elektriska tillämpningar. Med fokus på anpassning säkerställer CNKEEYA att deras switchar uppfyller de unika specifikationerna och kraven från klienter, vilket bidrar till motståndskraften och effektiviteten i moderna elektriska system.

Kyn28A-12 pansar avtagbar metall stängd switchgear är lämplig för 3. 6-12kV Tre-fas AC 50Hz Power Grid, som används för att ta emot och distribuera elektrisk energi, samt för att kontrollera, övervaka och skydda kretsen. Det kan vara för högspänningsomkopplare och kontrollgear-standarder, GB3906 GB3906-2006 Växelströmsmetall-upphävda switchgear och kontrollgear för nominell spänning över 3. 6 kV och upp till och med 40. 5kV DL 404 Beställning av högvoltage AC. Circuit-Breakers, typprov och rutinprov. Den har också en perfekt och tillförlitlig ant-misoperationsfunktion.

servicetillstånd

● Omgivande lufttemperatur: Övre gräns +40 ℃, nedre gräns-10 ℃;

● Relativ luftfuktighet: Dagligt medelvärde inte mer än 95%, månatligt medelvärde inte mer än 90%;

● Höjd: 1000 m och nedan;

● Jordbävningsintensitet: inte mer än 8 grader;

● I stället för ingen pre- eller explosionsrisk, ingen allvarlig förorening, ingen kemisk korrosion och ingen våldsam vibration. För användning över de normala miljöförhållandena som anges i GB3906 bör den förhandlas mellan användaren och tillverkaren.

KYN28-12KV SWITCHGEAR-funktion

KYN28A-12 pansar avtagbar AC-metallfylld switchgear (nedan kallad switchgear) är en ny produkt designad och utvecklad av vårt företag på grundval av att ta upp den avancerade tillverkningstekniken hemma och utomlands. Det kan ersätta olika gamla metallhöjda switchgears, såsom Kyn1-12, Kyn2-12 och andra serieprodukter.

Produkten har följande uppenbara fördelar:

● Befattningen av produkten är helt bultmontering med hög mekanisk styrka, vilket effektivt säkerställer att produkten är snygg och vacker, skåpdörren sprayas med plastbeläggning, med stark slagmotstånd och korrosionsmotståndsförmåga. Skyddsnivån för kapsling är IP4X (den kan ändras till järnplattan enligt kundens behov).

● Strömbrytaren för denna produkt kan utrustas med VD4 vakuumbrytare som produceras av ABB Company och C3 -serien PXED Load Switch, och kan också utrustas med en mängd inhemska serier Vakuumbrytare (såsom VS1, VH1, VK, Zn28), som kan ersätta liknande utländska produkter.

● Oavsett vilken typ av brytare som är välj kan det nakna ledarens luftisoleringsavstånd garanteras vara större än 125 mm och den sammansatta isoleringen kan vara större än 60 mm. LTS -brytare har de unika fördelarna med lång livslängd, mindre underhåll och liten storlek.

KYN28-12

Pansar avlägsnande AC-metalluppsluten switchgear

SwitchGear är utformad enligt den metalluppsatta switchgear i GB3906-91. Se figur 1 för strukturbeskrivningen av Switch -skåpet: Switch -skåpet består av anläggningskåpskroppen och uttagbara delar (kallas Handcart). Skåpet av skåpet och partitionsplattan för varje funktionsenhet är anslutna med bultar. Skyddsnivån för växelhöljet är IP4X, och skyddsnivån för brytarens rumsdörr är IP2X när dörren är öppen. Strömskåpet kan utrustas med vakuumbrytare eller fast belastningsomkopplare. Den har överliggande inkommande (utgående) linje, kabeluttag och annan funktionell lösning. Switchgear kan ordnas i dubbla skåp, nämligen back-to-back eller ansikte-till-ansikte dubbel radarrangemang.

Teknisk parameter

Switchgear teknisk parameter

Installation av switchgear

a. Överför switchgear till en specifik plats enligt tekniska krav och ritningar. Om det finns en lång rad med switchgear (t.ex. mer än 10 switchgears), bör konsolideringsarbetet börja från mellanläget.

b. Använd specifika transportmedel som kranar eller gaffeltruckar. Rollerkrockar är strikt förbjudna.

c. Ta ut brytarens handvagn från Switchgear och förvara den någon annanstans för förvaring.

d. Lossa fästbultarna framför bussfacket och ta bort den vertikala partitionsplattan 9.

e. Lossa fästbultarna på horisontell partitionsplatta 19 under brytarfacket och ta bort den horisontella partitionen.

f. Lossa och ta bort basplattan 16.

g. Ta bort täckplattorna 1 och 2 från kontrolllinjerna på vänster sida av omkopplaren. Ta bort täckplattan på den högra främre kontrolllinjespåret samtidigt.

h. Installera switchgear en efter en på grundval av, inklusive de horisontella och vertikala aspekterna, och installationens oregelbundenhet för omkopplaren får inte överstiga 2 mm.

I. När switchgear är helt kombinerad (skarvad) kan den anslutas till baskanalstålet med fundamentskruvar eller svetsade ordentligt med baskanalstålet genom elektrisk svetsning.

Switch Cabinet Outline Storlek

Kyn28-12

Beställningsinstruktion

Ange när du beställer:

● Huvudkretslösningsnummer, syfte, enstaka systemdiagram, arrangemangsdiagram och distributionsrumslayningsdiagram;

● Krav för kontroll-, mät- och skyddsfunktioner för switchgear och andra spärr- och automatiska enheter;

● Typ, specifikation och mängd elektriska komponenter i switchgear;

● LF BUTTRAY -anslutning behövs mellan switchgear eller inkommande linjeskåp, specifika data såsom klassad bärkapacitet för bussbricka, spann av bustray och höjd från marken ska tillhandahållas;

● Switchgear som används i speciella miljöförhållanden bör beskrivas vid beställning.

● Andra specialkrav.
