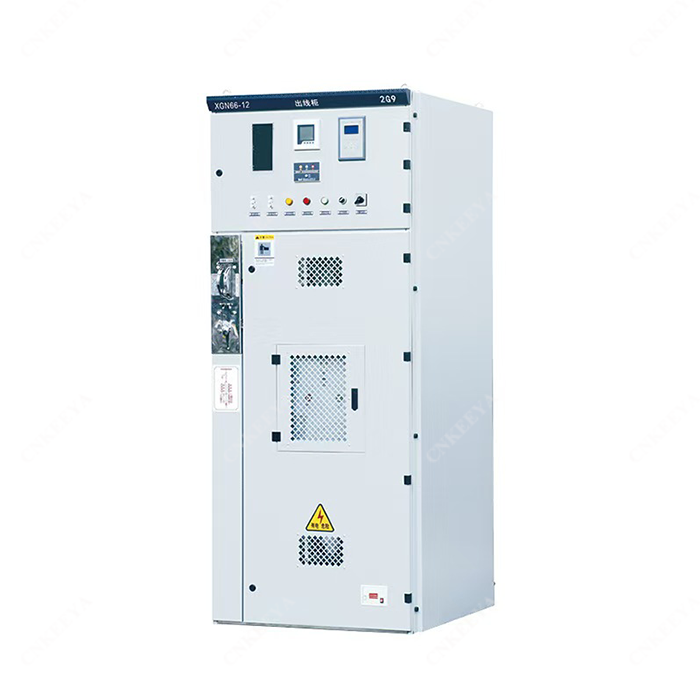

XGN66-12KV Switchgear

Inom området av högkvalitativa elektriska lösningar står Keeya, baserat i Kina, ut som en ansedd leverantör, exemplifierad av deras avancerade XGN66-12KV-switchgear. Denna växel är konstruerad med precision och följer stränga kvalitetsstandarder och återspeglar Keeyas engagemang för excellens inom området. XGN66-serien visar upp banbrytande teknik och överlägset hantverk, vilket gör det till ett tillförlitligt val för elektriska distributionssystem. Som en nyckelaktör i branschen fortsätter Keeya att bidra till att främja kraftinfrastrukturen med sina modernaste switchgear-lösningar, vilket säkerställer effektiv och pålitlig prestanda i olika applikationer.

XGN66-12 Boxtyp Fixad stängd switchgear (nedan hänvisad till en S-switchgear) är lämplig för 3,6 ~ 12kV tre-fas AC 50Hz-system som enheten T O får och distribuerar elektrisk energi, det används för ofta driftsplatser och för rekonstruktion av switchar utrustat med oljeomkopplare. Bussystemet består av enstaka bussystem och enstaka busssektionssystem.

Servicetillstånd

● Omgivningstemperatur: Maximalt + 40 ° 100, minimum -15 ° 100;

● Höjd: inte mer än 1000 m;

● Höjd: inte mer än 1000 m;

● Relativ luftfuktighet: Dagligt genomsnitt inte mer än 95%, månatligt genomsnitt inte mer än 90%;

● Jordbävningsstorlek: 8 eller mindre;

● I stället för ingen pre- eller explosionsrisk, ingen allvarlig förorening, ingen kemisk korrosion och ingen våldsam vibration.

Teknisk parameter

Produktstruktur

● Schematiskt diagram för switchgear (figur 1)

● Switchgear är en fast struktur av lådtyp, och switcharkroppen svetsas av tunna plattor och vinkeljärn. Den övre delen av baksidan av omkopplaren är det huvudsakliga bussfacket, och toppen av facket är utrustad med en tryckfrisättningsapparat; Den övre delen av fronten är ett reläutrymme, och den lilla bussen kan anslutas från botten av facket med en kabel. De mellersta och nedre delarna av switchgear är anslutna. Bussfacket är elektriskt anslutet till den mellersta och nedre delen genom GN30 -rotationsisolerande switch; Den mellersta delen är installerad med en vakuumbrytare, och den nedre delen är installerad med en jordningsomkopplare eller en utloppssidan isolerande switch; Den bakre delen är installerad med en strömtransformator, en spänningstransformator och en blixtnöd. Den primära kabelutgångarna från den nedre delen av baksidan av omkopplaren; En jordningsbuss är arrangerad längst ner i switchgear, som går igenom hela raden med switchgear; Isoleringsomkopplaren och jordningsomkopplaren drivs längst fram till vänster om omkopplaren.

● Switchear antar motsvarande mekaniska låsanordning, låsstrukturen är enkel, operationen är bekväm och PVE -förebyggningarna är tillförlitliga.

● Först efter att brytaren faktiskt är frånkopplad kan handtaget dras ut från "arbetande" -läget och vänds till höger till den "koppling" låspositionen för att öppna och stänga den isolerande switchen, vilket förhindrar öppning och stängning av isoleringsomkopplaren från att laddas.

● När brytaren och den övre och nedre isoleringen är i det stängda tillståndet och handtaget är i "arbetsläge", kan den främre switchardörren inte öppnas för att förhindra oavsiktlig inträde i levande facket.

● När brytaren och de övre och nedre isolerande omkopplarna båda är i det stängda tillståndet, kan inte handtaget vändas till "underhåll" eller "brytlås" -läge för att undvika oavsiktlig öppning av brytaren. När handtaget är vid "brytlåset", med endast separat den övre och nedre isoleringen, kan brytaren inte stängas, vilket undviker att felet stängs av brytningen.

● När den övre och nedre isoleringen inte öppnas, kan jordningsomkopplaren inte stängas, och handtaget kan inte roteras från positionen "koppla bort och låsa" till "inspektion" -läget, vilket kan förhindra att den levande jordtråden kopplas. Obs: Enligt olika switchgear -lösningar har vissa lösningar inte den lägre isoleringen, eller den lägre isoleringen ersätts av en jordningsomkopplare, och lockout- och förebyggande kan uppfylla kraven.

Installationsstorlek och grundläggande diagram

● Se figur (2) För installationsfundamentet sticker Foundation Channel Steel ut 1-3 mm från marken, ojämnheten per meter bör inte överstiga 1,5 mm och full längd bör inte överstiga 5 mm.

● Placera omkopplaren på grunden i ordning och justera installationspositionen. Sedan Px den med M12 -bultar eller spotsvetsning och dra åt omkopplaren med M8 -bultar.

● Efter att du har tagit bort täckplattan för att installera huvudbussen och primära kablar, bör kontaktytan på terminalerna rengöras och beläggas med neutral petroleumgelé. Efter installationen, blockera det primära kabelhålet.

● Anslut den indirekta markbussstången på växel för att göra det till en kropp längs växlingens arrangemang. Kontrollera om jordningen saknas, om jordningsslingan är kontinuerlig och jordningsmotståndet bör inte vara större än 10.

● Installera den sekundära kabeln. Kabeln introduceras från botten av framsidan av omkopplaren, kommer in i stafettrummet längs sidoväggen och tappas på terminalblocket; Efter installationen ska kabelhålet blockeras.

● Rengör dammet och skräpet inuti växel.

Leveransinformation

Tillverkaren ska tillhandahålla följande dokument och bilagor vid leverans:

● Fraktlista;

● Produktkvalitetscertifikat och fabrikstestrapport;

● Användarmanual;

● Relevanta elektriska ritningar;

● Huvudkomponenter manual;

● Skåpsdörrnyckel, driftshandtag och reservdelar som anges i kontraktet.

Switch Cabinet Outline Storlek

Beställningsinstruktion

● Primär ledningslösningsschema och primär ledningslösningsarrangemangsdiagram.

● Sekundär krets schematiska diagram, kopplingsschema, terminal kopplingsschema.

● Lista över primär och sekundär utrustning.

● Byt skåplayout och buss- och kabelbricka.

● Förhandla med vårt företag om alla speciella servicevillkor för reservdel och utrustning.
