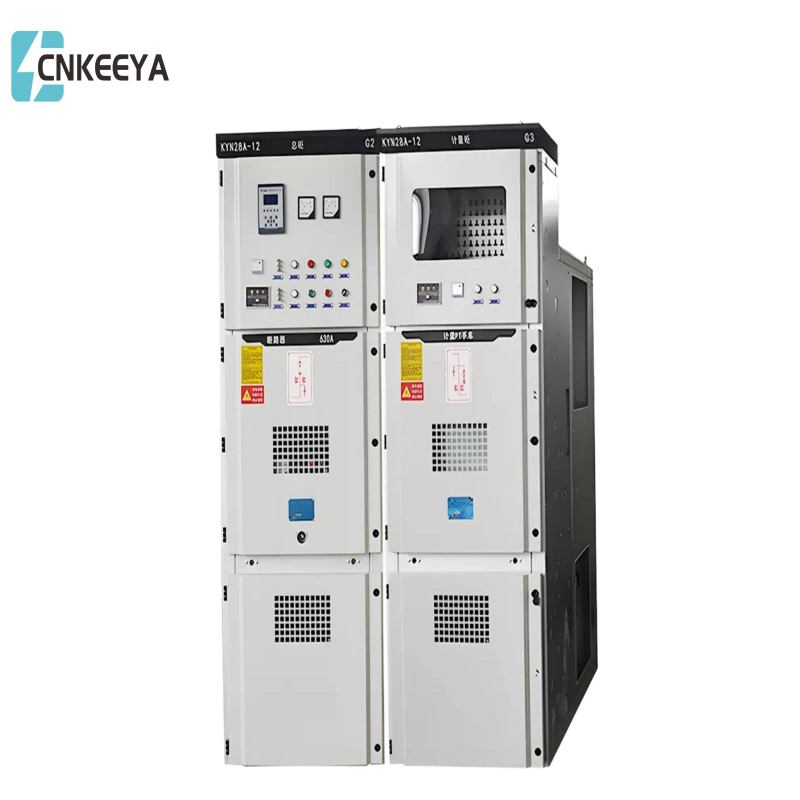

CNKEEYA, en ansedd tillverkare inom elektrisk industri, presenterar stolt Kyn28-24KV Switchgear-en högkvalitativ lösning utformad för optimal kraftfördelning. Vårt engagemang för kostnadseffektivitet är tydligt i konkurrenspriserna för denna switchgear.
Som tillverkare prioriterar CNKEEYA att leverera förstklassiga produkter till ett lågt pris, vilket säkerställer att våra kunder drar nytta av både kvalitet och överkomliga priser. KYN28-24KV Switchgear står som ett bevis på vårt engagemang för att tillhandahålla kostnadseffektiva lösningar utan att kompromissa med prestanda, vilket gör det till ett föredraget val för dem som söker pålitliga och budgetvänliga switch-alternativ i olika applikationer.
This product meets the following standards: GB3906-20063.6-40.5KV AC Metal-enclosed Switchgear and Control gear*, GB/T11022 Common Technical Requirements for High Voltage Switchgear and Controlgear', IEC62271200 AC Metal-enclosed Switchgear and Control gear with rated voltage above 1kv and below 52’, DL/T404 ‘Ordering Technical Conditions for Indoor AC högspänningsomkopplare '.
Pansar avlägsnande AC-metalluppsluten switchgear

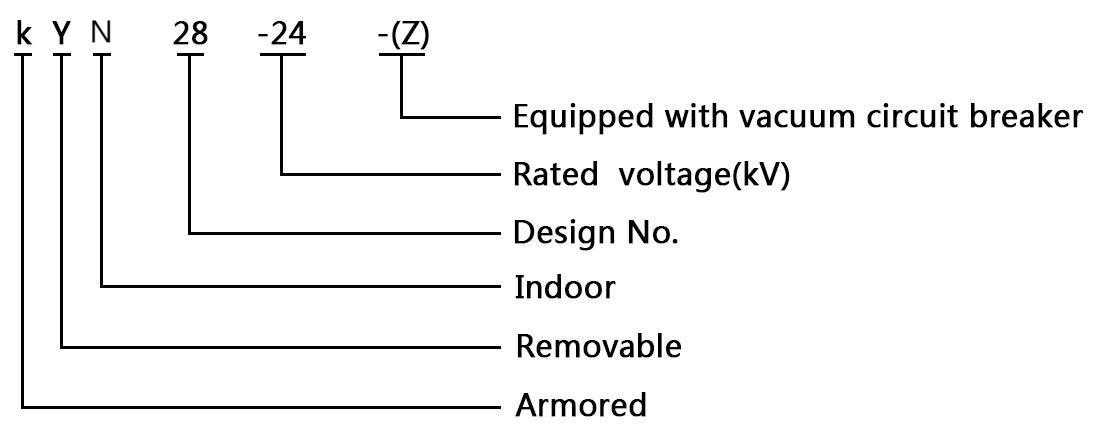

Modell och mening
Omgivande lufttemperatur: Maximal temperatur 40 ℃, minsta temperatur -15 ℃;
● Relativ luftfuktighet: Dagligt medelvärde inte mer än 95%, dagligt genomsnittligt ångtryck inte mer än 2,2 kPa, månatligt medelvärde inte mer än 90%, månatligt genomsnittligt ångtryck inte mer än 1,8 kPa;
● Höjd: 1000 m och nedan;
Jordbävningsintensitet: inte mer än 8 grader;
● Den omgivande luften bör vara fri från frätande eller brandfarliga gaser, vattenånga och annan uppenbar förorening;
● Det finns ingen ofta våldsam vibration;
För användning över de normala miljöförhållandena som anges i GB3906 bör den förhandlas mellan användaren och tillverkaren.
|
Punkt |
Enhet |
Värde |
|
|
Betyg spänning |
kv |
24 |
|
|
Betyg frekvens |
HZ |
50 |
|
|
Klassad ström i brytaren |
A |
630,1250,1600,2000,2500,3150,4000 |
|
|
Betyg Ström av switch skåp |
A |
630,1250,1600,2000,2500,3150,4000 |
|
|
Klassad dynamisk ström (4s) |
de |
16,20,25,31,5,40,50 |
|
|
Klassad steady current (Peak) |
de |
40,50,63,80,100,125 |
|
|
Klassad kortslutning |
de |
16,20,25,31,5,40,50 |
|
|
Klassad kortslutning nuvarande |
de |
40,50,63,80,100,125 |
|
|
1 min kraftfrekvens tål spänning |
Polpol, pol-jorden |
kv |
65 |
|
Över isolerande avstånd |
kv |
79 |
|
|
Blixtimpuls motstå spänning (topp) |
Polpol, pol-jorden |
kv |
125 |
|
Över isolerande avstånd |
kv |
145 |
|
|
Skyddsnivå |
Ip4x för kapsling, IP2X för isolerande rum och brytare rum öppet |
||
OBS: Kortslutningskapacitet för CT bör övervägas separat.
Kyn28-24
Pansar avlägsnande AC-metalluppsluten switchgear
Switchgear -struktur (se figur 1).
Helt metallpansrad, monterad struktur, bred kombinationslösning.
● Skåpets kropp är tillverkad av importerad aluminium och zinkbelagd tunn stålplatta, bearbetad av Minge Machine Tool, anta avancerad multi-kant vikningsteknik, kopplad till nötter och högstyrka bultar, med hög precision, lätt, hög hållfasthet och stark mångsidighet av delar.
● LT kan utrustas med VS1-24-serien eller importerad VD4-serie vakuumbrytare, med bred applicabiity, hög tillförlitlighet och långa underhållsfria år.
● Handvagnen är utrustad med arbets- och testpositioner, och varje position är utrustad med positionerings- och displayenheter, vilket är säkert och pålitligt.
● Alla typer av handvagnar kan ändras enligt modulära byggstenar, vilket säkerställer att handvagnen med samma specifikation kan vara fritt utbytbar, och handvagnen med olika specifikationer aldrig kan komma in.
● Markomkopplingsinstallationsläge
A. Installerad i den mellersta delen av skåpet (frontmonterad typ) för bekvämlighet med dubbelsidig underhåll av skåpet.
B.installerad på baksidan av skåpet (baktyp) för att spara utrymme mot väggen.
● Aktuell metod för transformatorinstallation:
A.installerad framför kabelrummet på baksidan av skåpet.
B.Hoistat längst ner på stor böjplatta.
● Upp till 9 enkärniga kablar kan installeras i kabelrummet.
● Varje högtrycksrum har en tryckavlastningskanal för att säkerställa personlig säkerhet.
● Mycket tillförlitlig sammanlåsningsanordning uppfyller säkerhetskraven för "femprevention".
● Handvagnen transporteras med speciell lastbil, som är lätt och flexibel i drift.
● De främre och bakre dörrarna är utrustade med observationsfönster, som enkelt kan observera arbetsstatusen för inomhuskomponenter.
Kyn28-24
Pansar avlägsnande AC-metalluppsluten switchgear
Kyn28-24
A. bussrum
B. Circuit Breaker Handcart Room
C. kabelrum
D. Reläinstrumentrum
1. Hölje
2. Branchbuss
3. Bussbussning
4. Huvudbuss
5. Fast kontakt
6. Fast kontaktlåda
7. Aktuell transformator
8. Markomkopplare
9. Kabel
10.
11. Grundning av huvudbuss
12. Monterad partitionsplatta
13. Partitionsplatta (ventil)
14. Sekundärplugg
15. Circuit Breaker Handcart
16. Uppvärmningsanordning
17. Avtagbar typ horisontell partitionsplatta
18. Markomkopplare driftsmekanism
19. Basplatta
20. Trycketelinister
21. Kontrollledarspår
● Huvudkretslösning Ritningsnummer, syfte och en-linjesystemritning, nominell spänning, nominell ström, nominell kortslutning Breaking Current, Distribution Room Layout och Switchgear Arrangemang och konfigurationsteckning osv.
● Krav på switchgear -kontroll, mätning och skydd och andra låsning och automatiska enhetskrav.
● Modell, specifikation och mängd av stora elektriska komponenter i switchgear.
● LF -bussbricka -anslutning krävs mellan switchgear eller inkommande linjeskåp, specifika krav som betygsatt bärkapacitet för bussbricka, spann av bussbricka och höjd från marken ska tillhandahållas.
● Switchgear som används i speciella miljöförhållanden bör anges vid beställning.
