Vad är skillnaden mellan en transformatorstation av boxtyp och en traditionell transformatorstation?

Vilka egenskaper har en transformatorstation av boxtyp?

Transformatorstationer av boxtypkännetecknas av låg vikt, enkel installation och underhåll och vackert utseende. De är särskilt lämpliga för kraftomvandling i industri- och gruvföretag, stadskraftdistribution, parker, bostadsområden och andra platser. Transformatorstationer av boxtyp består huvudsakligen av ett högspänningsomkopplarsystem med flera kretsar, bepansrad samlingsskena, integrerat automationssystem för transformatorstationer, kommunikation, fjärrkontroll, mätning, kondensatorkompensation och likströmsförsörjning. De är installerade i en fuktsäker, rostsäker, dammsäker, gnagarsäker, brandsäker, stöldsäker, värmeisolerad, helt sluten, rörlig stålkonstruktionslåda. De är mekatroniska och helt slutna. De har följande huvudegenskaper:

(1) Avancerad teknik, säker och pålitlig.

Boxkroppen antar den nuvarande inhemska ledande tekniken och processen. Det yttre skalet är vanligtvis tillverkat av aluminium-zinkbelagd stålplåt, och ramen antar standardbehållarmaterial och tillverkningsprocess. Den har bra anti-korrosionsprestanda och rostar inte på 20 år. Den inre tätningsplattan är gjord av spännplåt av aluminiumlegering, och mellanskiktet är gjord av brandsäkra och värmeisolerande material. Luftkonditionering och avfuktningsanordningar är installerade i lådan. Driften av utrustningen påverkas inte av den naturliga klimatmiljön och externa föroreningar, och kan säkerställa normal drift i den hårda miljön på -40℃～+40℃. Den primära utrustningen i lådan använder helt slutna högspänningsställverk (som XGN-typ), transformatorer av torr typ, ömsesidiga induktorer av torr typ, vakuumbrytare, fjädermanövermekanismer, roterande frånskiljare och annan utrustning. Produkten har inga exponerade spänningsförande delar och är en helt sluten och helt isolerad struktur. Det kan helt uppnå noll elektriska stötar och hög säkerhet. Den sekundära antar ett mikrodatorintegrerat automationssystem, som kan vara obemannat.

(2) Hög grad av automatisering.

Hela stationen är intelligent designad. Skyddssystemet antar den integrerade automationsenheten för transformatorstationens mikrodator, som installeras på ett decentraliserat sätt. Den kan realisera de "fyra fjärrkontrollerna", nämligen telemetri, telesignalering, fjärrkontroll och fjärrjustering. Varje enhet har oberoende driftfunktion och komplett reläskyddsfunktion. Den kan ställa in driftsparametrarna på distans, styra luftfuktigheten och temperaturen inuti lådan och fjärrinställa brandvarnaren för att uppfylla kraven för obemannad drift. Den kan också realisera bildfjärrövervakning efter behov.

(3) Fabriksprefabricering.

Under konstruktionen, så länge som konstruktören gör ett huvudkopplingsschema och konstruktionen av den externa utrustningen enligt transformatorstationens faktiska krav, kan specifikationerna och modellerna för boxtransformatorn som tillhandahålls av tillverkaren väljas. All utrustning installeras och felsöks i fabriken på en gång, vilket verkligen realiserar fabrikskonstruktionen av transformatorstationen och förkortar design- och tillverkningscykeln. Installation på plats kräver endast boxplacering, kabelanslutning mellan boxar, utgående kabelanslutning, verifiering av skyddsinställningsvärde, transmissionstest och annat felsökningsarbete. Hela transformatorstationen tar bara cirka 5 till 8 dagar från installation till driftsättning, vilket avsevärt förkortar byggtiden.

(4) Flexibel kombinationsmetod.

Transformatorstationen av boxtyp har en relativt kompakt struktur och varje box utgör ett oberoende system, vilket gör kombinationsmetoden flexibel och föränderlig. Användarenheten kan fritt kombinera vissa lägen enligt den faktiska situationen för att möta behoven för säker drift.

(5) Låg investering och snabba resultat.

 Transformatorstationen av boxtyp minskar investeringen med 40 % till 50 % jämfört med den konventionella transformatorstationen av samma storlek. På grund av valet av avancerad utrustning, särskilt driften av oljefri utrustning, är problemet med läckage av utrustning i den konventionella transformatorstationen i grunden löst. Transformatorstationen kan genomföra tillståndsunderhåll, minska underhållsbelastningen, spara drift- och underhållskostnader och de totala ekonomiska fördelarna är mycket betydande.

(6) Litet fotavtryck.

De transformatorstation av boxtyp upptar endast 1/10 av ytan av transformatorstationen av samma storlek. Det kan dra full nytta av gatucentrum, torget och fabrikshörnen för installation och produktion, vilket är i linje med den nationella politiken för att spara mark.

(7) Vackert utseende och lätt att koordinera med miljön.

Lådskalet använder galvaniserad stålplåt och tillverkningsteknik för behållare, med vacker design. Under förutsättningen att säkerställa strömförsörjningens tillförlitlighet, genom att välja skalfärgen på transformatorstationen av boxtyp, är det lätt att samordna med den omgivande miljön. Det är särskilt lämpligt för stadsbyggande, såsom urbana bostadsområden, stationer, hamnar, flygplatser, parker, gröna bälten och andra tätbefolkade områden. Den kan användas både som en fast understation och en mobil understation.

Skillnaden mellan traditionella och prefabricerade transformatorstationer

Traditionella transformatorstationer är en avgörande komponent i kraftsystem, som främst används för att omvandla högspänningsel till lågspänningsenergi för att möta varierande effektbehov. De säkerställer också stabil drift och optimerad sändning av kraftsystem, vilket säkerställer pålitlig och stabil strömförsörjning.

Följande är en parameterjämförelse mellan den amerikanska prefabriceringsstationen och den traditionella transformatorstationenEndast Zhejiang elektrisk apparatFöretag:

Hur klassificeras transformatorstationer av boxtyp?

(1) Monterad typ. De kompletta hög- och lågspänningssatserna och transformatorerna är installerade i en metalllåda, och en driftkorridor lämnas i hög- och lågspänningsdistributionsanordningarna. Denna typ av transformatorstation av boxtyp är relativt stor och används sällan nu.

(2) Kombinerad enhetstyp. Istället för att använda de befintliga kompletta uppsättningarna av enheter, installeras hög- och lågspänningsstyrnings- och skyddsutrustningen direkt i lådan för att bilda en helhet. Designen är baserad på underhållsfria överväganden, det finns ingen driftkorridor och lådan är liten. Det kallas också för europeisk understation av boxtyp eller vanlig transformatorstation av boxtyp.

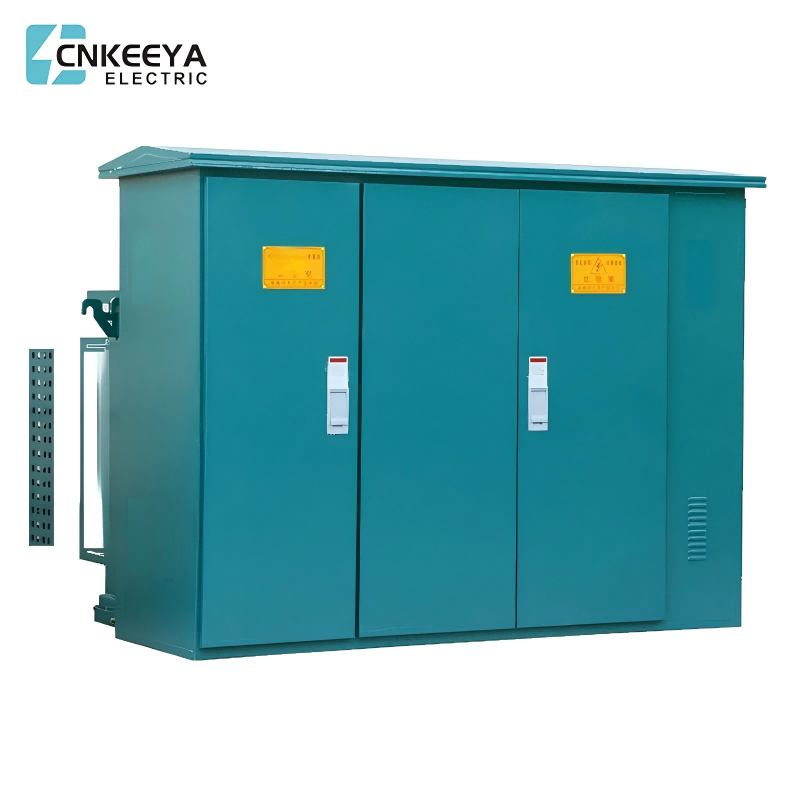

(3) Integrerad typ. Högspänningskontroll- och skyddsanordningarna förenklas, och hög- och lågspänningsdistributionsanordningarna och transformatorkroppen installeras tillsammans i transformatoroljetanken för att bilda en helhet. Volymen är mindre, nära samma kapacitet oljesänkta transformator, och är 1/3 av den europeiska transformatorstationen av boxtyp. Det kallas också amerikansk understation av boxtyp eller kompaktlådtyp understation.
