Kan ett GGD-lågspänningsfördelningsskåp leverera säkrare, mer pålitlig kraftfördelning

Artikelsammanfattning: A GGD Lågspänningsfördelningsskåpär en fast lågspänningsdistributionslösning designad för pålitlig effektomvandling, distribution, skydd och kontroll. Den här guiden förklarar dess driftsprinciper, elektriska prestanda, applikationer, konfigurationsalternativ, installationsvillkor och viktiga köpöverväganden, och hjälper elektriker, EPC-entreprenörer, distributörer och industriella köpare att välja en lämplig lösning.

Innehållsförteckning

1. Vad är ett GGD-lågspänningsfördelningsskåp?

2. Varför välja ett GGD-lågspänningsfördelningsskåp?

3. Vilka är de viktigaste tekniska parametrarna?

4. Var används ett GGD-skåp?

5. Vilka designfunktioner förbättrar tillförlitligheten?

6. Hur ska köpare välja rätt GGD-skåp?

7. Vanliga frågor om GGD Lågspänningsfördelningsskåp

8. Slutsats

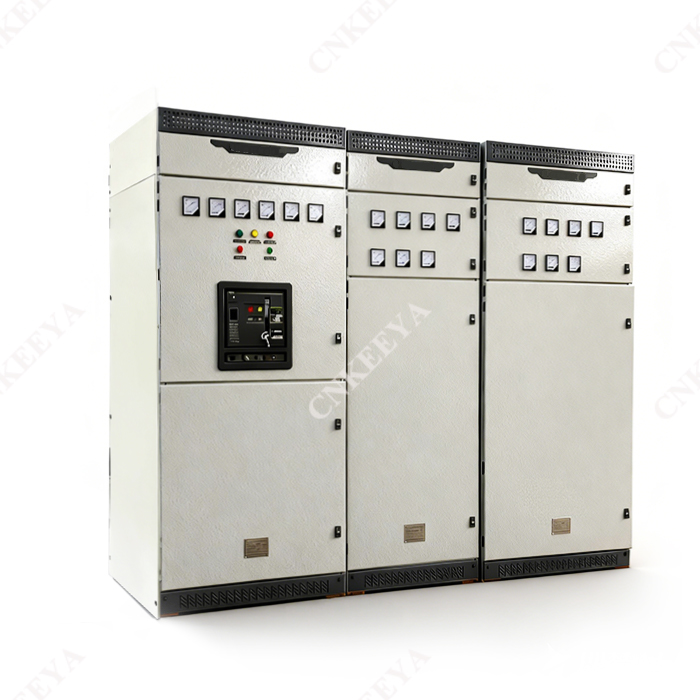

Vad är ett GGD-lågspänningsfördelningsskåp?

När tillförlitlig lågspänningsfördelning är avgörande,CNKEEYAtillhandahållerGGD Lågspänningsfördelningsskåpsom en praktisk lösning för industriella och infrastrukturella elektriska system. GGD-skåpet är designat för växelströmsdistribution, konvertering, skydd och kontroll och är lämpligt för applikationer som kraftverk, transformatorstationer, gruvföretag och andra större energianvändare.

Enligt CNKEEYAs produktinformation är GGD AC lågspänningsskåpet designat för distributionssystem med en märkarbetsspänning på 380V och märkarbetsström upp till 3150A. Dess design betonar säkerhet, ekonomi, tillförlitlighet, praktisk elektrisk konfiguration och bekväm installation.

Skåpet kan rymma olika elektriska komponenter och kretsarrangemang, vilket gör att ingenjörer kan konfigurera ett distributionssystem enligt belastningskrav. Detta gör GGD-designen särskilt användbar där en fast, robust och ekonomisk lågspänningsdistributionslösning krävs.

CNKEEYA uppger också att produkten uppfyller relevanta standarder för lågspänningsställverk, inklusive IEC 439 och GB7251. Köpare bör ändå bekräfta den senaste tillämpliga standardutgåvan och projektspecifika certifieringskrav innan de gör en beställning.

Varför välja ett GGD-lågspänningsfördelningsskåp?

Ett distributionsskåp är mer än en metallkapsling. Den utgör ett viktigt gränssnitt mellan den inkommande elförsörjningen och nedströmslaster. Ett korrekt konstruerat GGD-skåp kan hjälpa till att organisera kraftdistributionen samtidigt som det ger skydd och driftskontroll.

1. Högströmsdistributionsförmåga

GGD-serien täcker olika strömområden. GGD3-konfigurationen kan till exempel nå en märkström på 3150A enligt tillverkarens publicerade specifikationer. Detta gör serien lämplig för lågspänningsdistributionsapplikationer med relativt hög kapacitet.

2. Stark kortslutningsmotståndsprestanda

Elektrisk distributionsutrustning måste tåla onormala driftsförhållanden utan att kompromissa med systemets integritet. Beroende på modell ger de publicerade GGD-specifikationerna nominella kortslutningsbrytströmmar från 15kA till 50kA och nominella toppmotståndsströmmar från 30kA till 105kA.

3. Flexibel elektrisk konfiguration

CNKEEYAs publicerade information identifierar 129 huvudkretslösningar och 298 specifikationer över GGD-sortimentet. Denna breda konfigurationsmöjlighet gör att skåpet kan anpassas till olika distributionsarkitekturer, belastningsarrangemang och projektkrav.

4. Praktisk konstruktion av fast typ

Till skillnad från utdragbara ställverk använder GGD-konceptet en fast installationsstruktur. Detta kan ge en enkel lösning för projekt där frekventa uttag och utbyte av funktionella enheter inte är ett primärt krav.

5. Förbättrat skenstöd

Skåpet innehåller dedikerade skenklämmor och isolerande stöd. CNKEEYA beskriver sin ZMJ kombinerade bussklämma som använder höghållfast, flamskyddande PPO-legeringsmaterial, medan det isolerande stödet antar en gjuten hylsliknande struktur utformad för att förbättra mekanisk styrka och krypprestanda.

Vilka är de viktigaste tekniska parametrarna?

Tekniska parametrar bör alltid matchas med den faktiska elektriska designen snarare än att väljas enbart efter skåpmodell. Följande tabell sammanfattar viktiga publicerade parametrar för GGD-serien.

Obs: Värdena är baserade på CNKEEYAs publicerade produktinformation. Slutliga specifikationer bör bekräftas med tillverkaren enligt den valda konfigurationen och projektkraven.

För köpare är de viktigaste parametrarna att verifiera:

• Märkdriftspänning och frekvens
• Märkström och förväntat belastningsbehov
• Kortslutningsbrytande kapacitet
• Kort tid och topp tål ström
• Samlingsskenas material och konfiguration
• Skyddskrav
• Skåpsmått och monteringsutrymme
• Miljö- och höjdförhållanden
• Erforderliga elektriska komponenter och kretsarrangemang
• Tillämpliga standarder och projektcertifieringar

Var används ett GGD-skåp?

GGD lågspänningsfördelningsskåp är designat för ett brett utbud av energidistributionsmiljöer. Dess kombination av hög strömkapacitet, fast konstruktion, flexibla kretslösningar och praktiska underhållsegenskaper gör den lämplig för flera sektorer.

Kraftverk och transformatorstationer

I kraftgenererings- och transformatorstationsmiljöer krävs lågspänningsdistributionsutrustning för att distribuera elektricitet till hjälpsystem, belysningskretsar, motorer och andra nedströmslaster.

Industrianläggningar

Tillverkningsanläggningar har ofta flera elektriska belastningar som arbetar samtidigt. Ett korrekt konfigurerat GGD-skåp kan organisera kraftfördelningen mellan produktionsutrustning, hjälpsystem, belysning och andra anläggningsbelastningar.

Gruvprojekt

Gruvdrift kräver vanligtvis pålitlig elektrisk distribution för utrustning och stödjande infrastruktur. GGD-designen kan övervägas där en fast lågspänningsdistributionsarkitektur matchar projektets elektriska krav och miljöförhållanden.

Kommersiella och infrastrukturprojekt

Stora kommersiella byggnader och infrastrukturanläggningar kan kräva centraliserad lågspänningsdistribution för belysning, mekanisk utrustning, hjälptjänster och andra belastningar. Skåpskonfiguration kan väljas enligt projektets belastningsberäkning och skyddssamordningskrav.

Vilka designfunktioner förbättrar tillförlitligheten?

Elektrisk tillförlitlighet beror på den kompletta systemdesignen, men flera funktioner på skåpnivå kan bidra till pålitlig drift.

• Flexibelt kretsarrangemang:Flera huvudkretslösningar stöder olika distributionskonfigurationer.
• Högkvalitativt skenstöd:Dedikerade isolerande strukturer hjälper till att förbättra mekanisk och elektrisk stabilitet.
• Komponentflexibilitet:Skåpet kan ta emot uppdaterade elektriska komponenter när den valda designen kräver dem.
• Termisk och dynamisk stabilitet:De publicerade specifikationerna inkluderar korttids- och topphållfasthetsvärden för olika modeller.
• Tillgänglig dokumentation:Medföljande dokumentation kan innefatta elektriska ritningar, manualer, fabrikstestrapporter, certifiering, packlistor och specificerade tillbehör.

CNKEEYAs publicerade produktdata indikerar också att skåpet kan levereras med olika samlingsskenor. För märkströmmar på 1500A och lägre kan aluminiumskenor användas enligt den publicerade designen, medan högre strömkonfigurationer använder dubbla kopparskenor. Skräddarsydda kopparskenarrangemang kan också diskuteras med tillverkaren.

Hur ska köpare välja rätt GGD-skåp?

Att välja ett GGD-skåp bör börja med det elektriska systemet snarare än bara den önskade skåpstorleken. En professionell upphandlingsprocess bör överväga följande steg.

1. Beräkna förväntad belastning:Bestäm ansluten last, behovslast, motorstartegenskaper och framtida expansionskrav.
2. Bestäm märkström:Välj en skåpkonfiguration som ger tillräcklig strömkapacitet utan att skapa onödig överdimensionering.
3. Kontrollera felnivåer:Bekräfta den potentiella kortslutningsströmmen vid installationspunkten och jämför den med skåpets motstånds- och brytförmåga.
4. Definiera kretsarrangemanget:Identifiera inkommande matare, utgående matare, mätning, skydd, kontroll och hjälpkretsar.
5. Bekräfta installationsvillkoren:Verifiera omgivningstemperatur, höjd, luftfuktighet, vibrationer, korrosionsexponering och installationslutning.
6. Granska mått:Se till att det valda skåpet passar det elektriska rummet och ger tillräcklig åtkomst för installation, drift och underhåll.
7. Bekräfta dokumentation:Begär ritningar, testrapporter, certifikat, manualer och andra projektspecifika dokument innan slutlig upphandling.

För standardapplikationer kan en kinesisk tillverkare som CNKEEYA också diskutera anpassade elektriska konfigurationer med köpare. Detta är särskilt användbart för EPC-projekt och industrianläggningar där skåpet måste integreras med befintliga transformatorer, skyddssystem, kablar och nedströmsutrustning.

FAQ Om GGD Lågspänningsfördelningsskåp

Vad betyder GGD i ett lågspänningsfördelningsskåp?

GGD identifierar en typ av fast lågspänningsfördelningsskåp designat för växelströmsfördelning, omvandling, skydd och kontroll. Den exakta konfigurationen och de elektriska komponenterna beror på vald modell och projektkrav.

Vad är den maximala märkströmmen för CNKEEYA GGD-skåpet?

Enligt CNKEEYAs publicerade specifikationer kan GGD-serien nå en märkström på 3150A. Lämplig klassificering bör väljas enligt den faktiska belastningen och systemdesignen.

Var kan ett GGD-lågspänningsfördelningsskåp installeras?

Det publicerade tillämpningsomfånget inkluderar kraftverk, transformatorstationer, gruvföretag och andra energianvändare. Installationsförhållandena bör kontrolleras noggrant, särskilt omgivningstemperatur, höjd, luftfuktighet, vibrationer, stötar och korrosiva förhållanden.

Kan GGD-skåpet anpassas?

Ja. Val av elektriska komponenter, samlingsskenor, kretslösningar och andra projektkrav kan diskuteras med tillverkaren. Köpare bör tillhandahålla ett detaljerat enkelradsdiagram och teknisk specifikation när de begär en projektoffert.

Vilka dokument medföljer normalt skåpet?

CNKEEYA uppger att dess medföljande paket kan innehålla en packlista, produktcertifiering, användarmanual, fabrikstestrapport, relaterade elektriska ritningar, skåpnycklar, manöverhandtag och kontraktsspecificerade reservdelar.

Slutsats

Ett välkonstruerat GGD-lågspänningsfördelningsskåp kan ge en praktisk grund för pålitlig lågspänningsfördelning. Med nominell strömkapacitet som når 3150A, flera huvudkretslösningar, robust samlingsskenestöd och applikationer över industri- och infrastrukturprojekt, kan GGD-serien uppfylla ett brett utbud av distributionskrav. För projektspecifika konfigurationer, tekniska specifikationer, prissättning eller support för Kinas fabriksinköp,kontakta osspå CNKEEYA för att diskutera dina eldistributionskrav och få en lämplig lösning.
