Keeya, en ansedd tillverkare baserad i Kina, är specialiserad på produktion av högkvalitativa vakuumbrytare inomhus. Med ett engagemang för excellens har Keeya etablerat sig som en betrodd leverantör inom elektrisk utrustning. Våra produkter är kända för sin exceptionella kvalitet och tillförlitlighet.
Keeyas vakuumbrytare inomhus är utformade och tillverkade för att uppfylla stränga industristandarder, vilket säkerställer optimal prestanda och säkerhet. Vi samarbetar med ansedda leverantörer för att källa förstklassiga komponenter, vilket ytterligare garanterar kvaliteten på deras produkter.

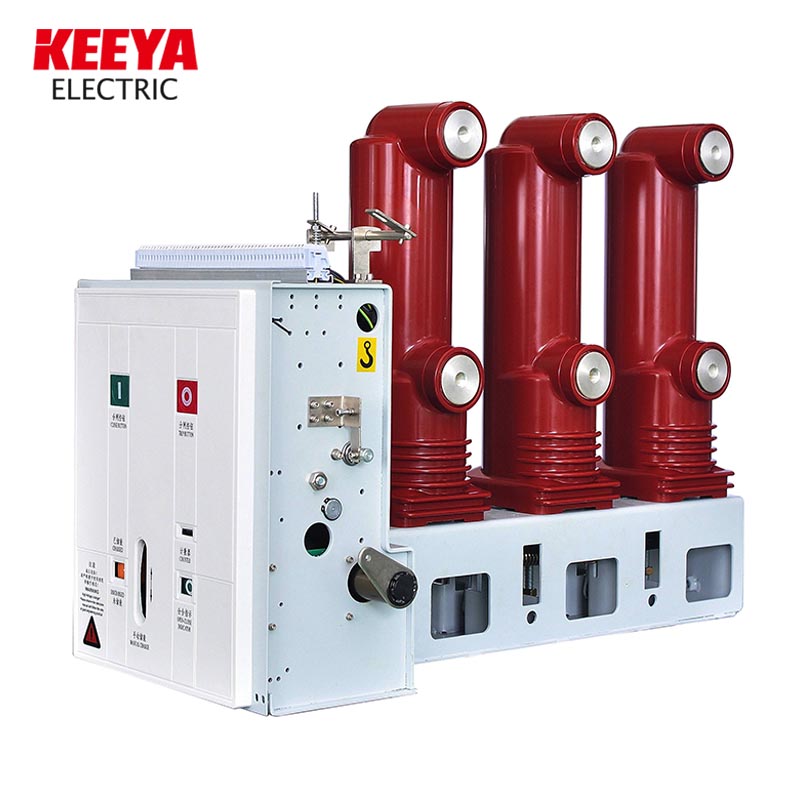

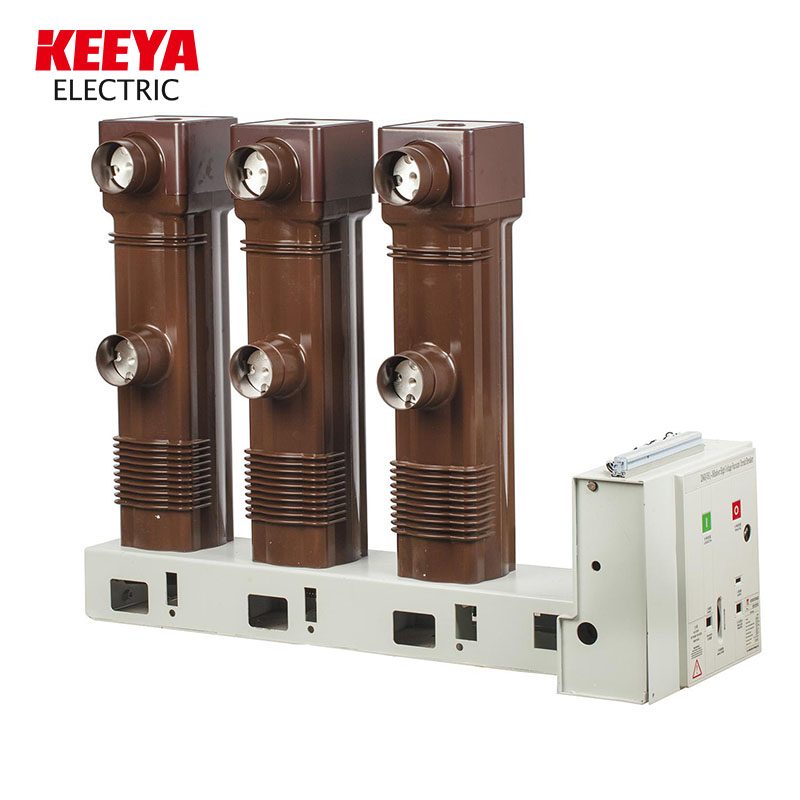

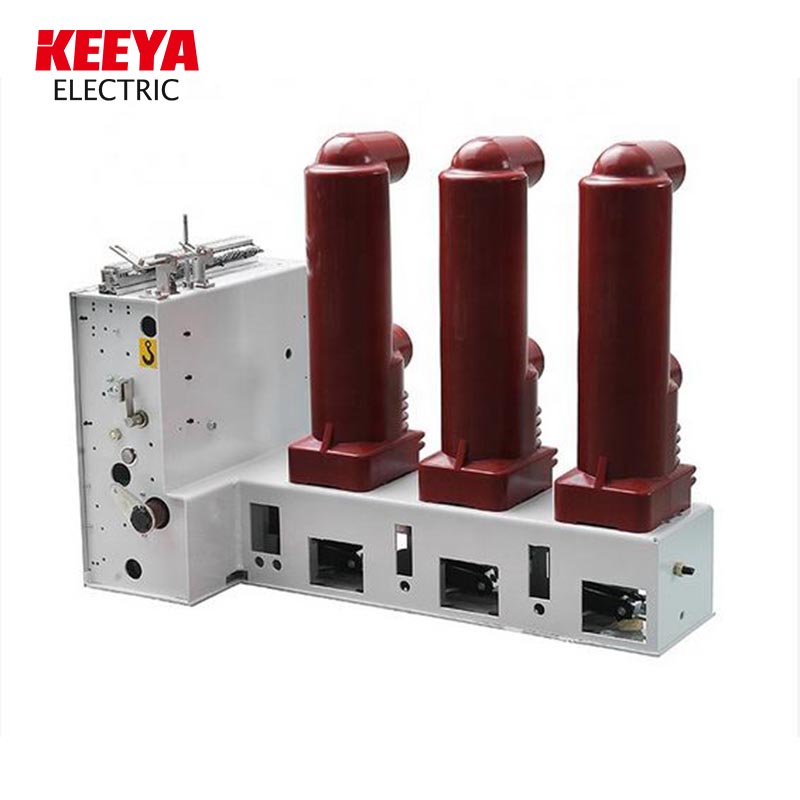

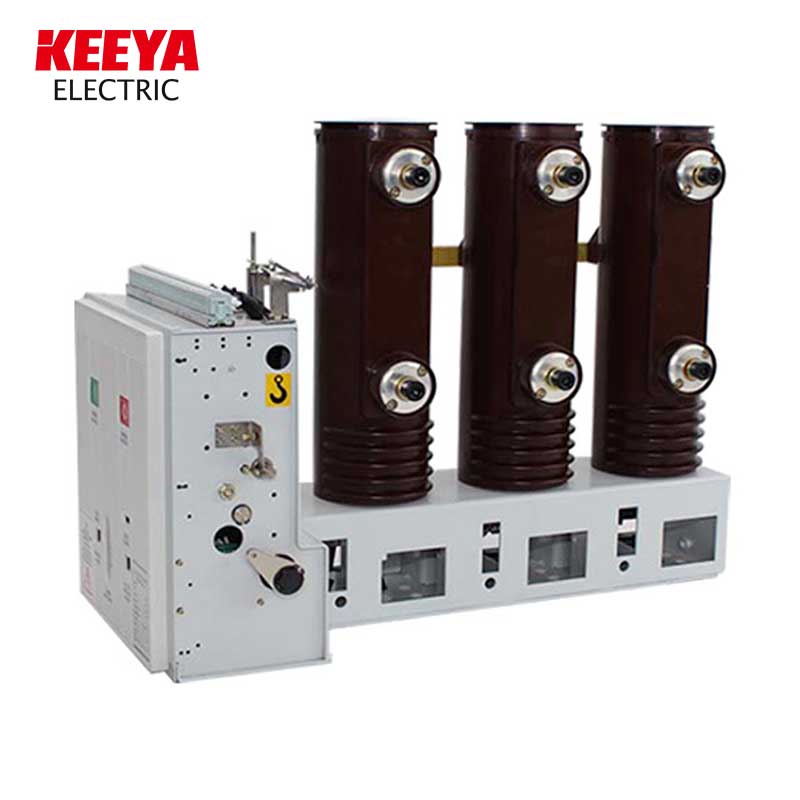

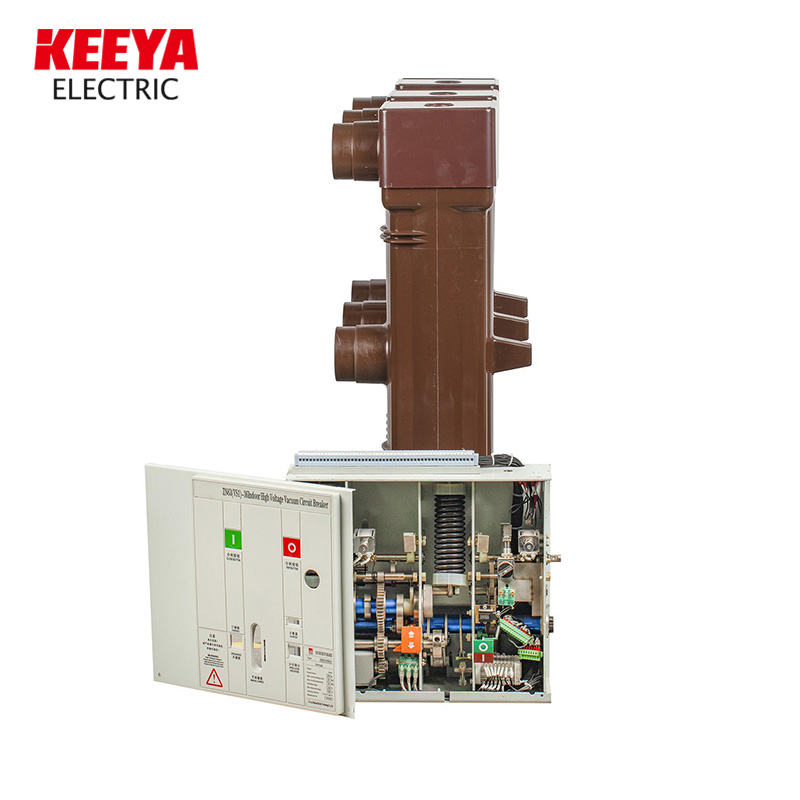

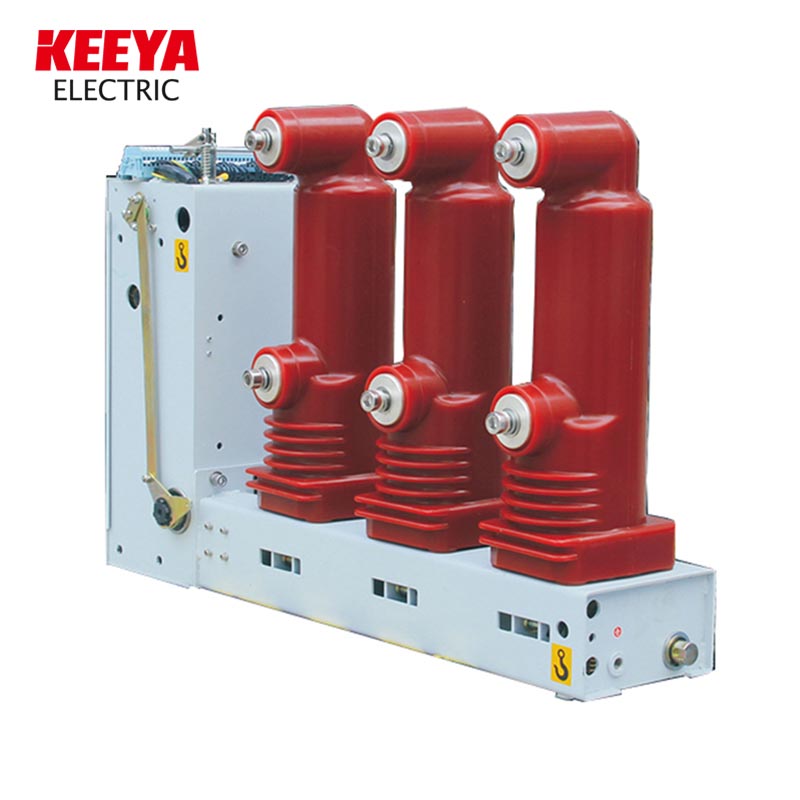

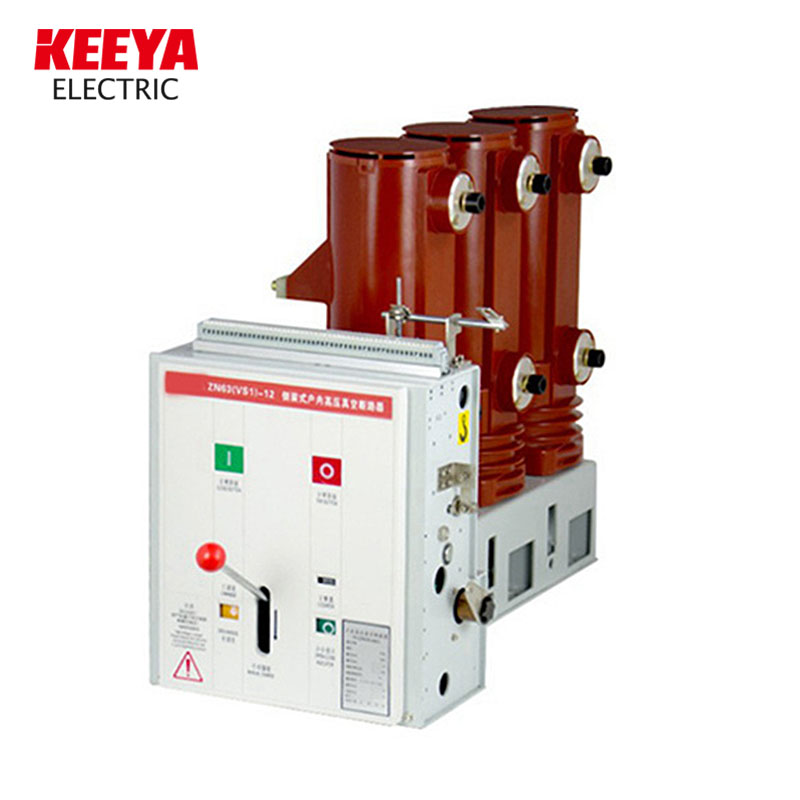

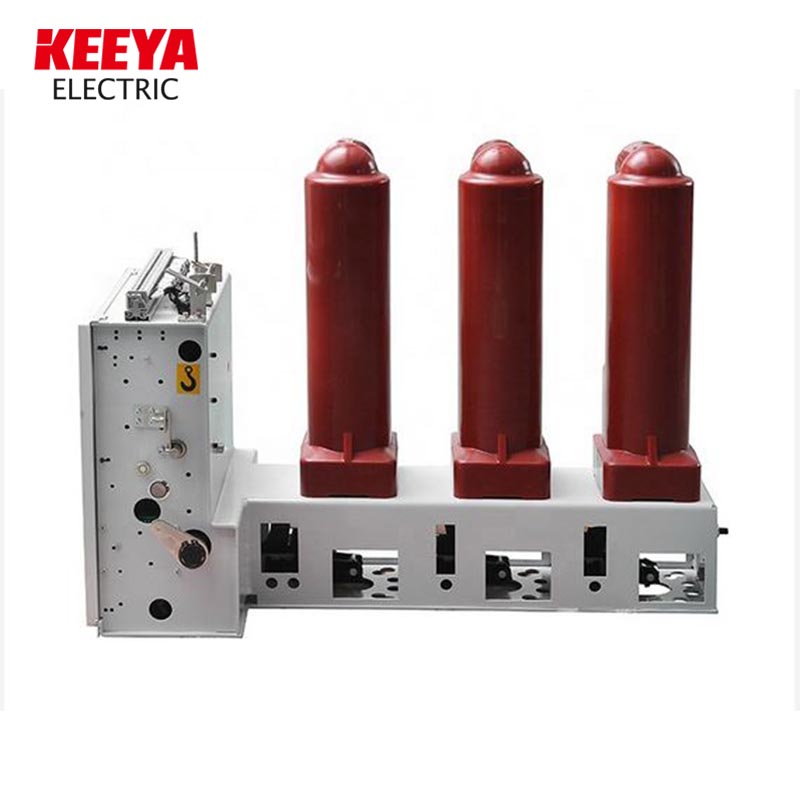

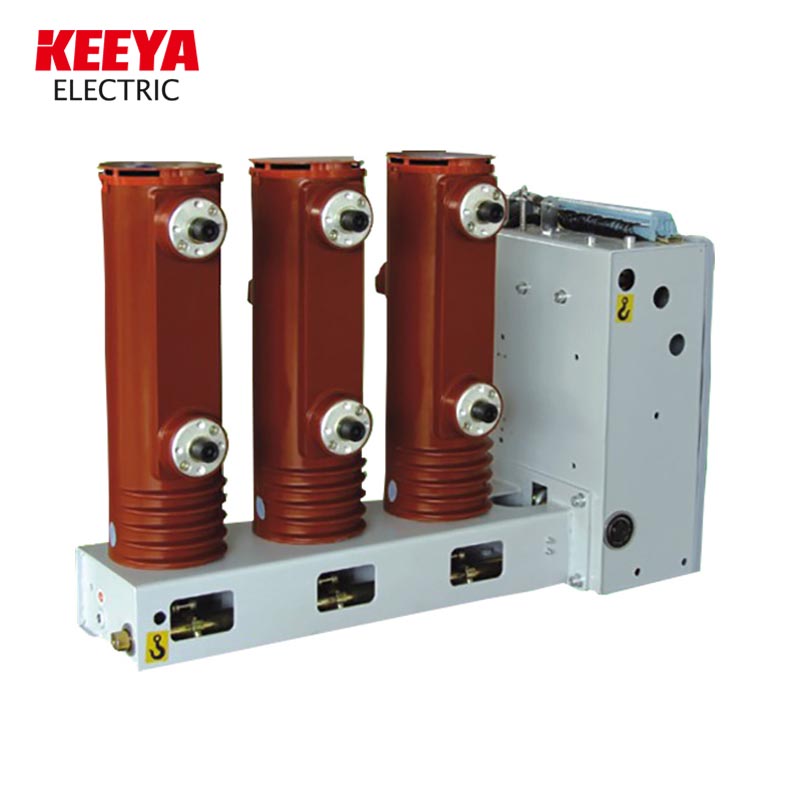

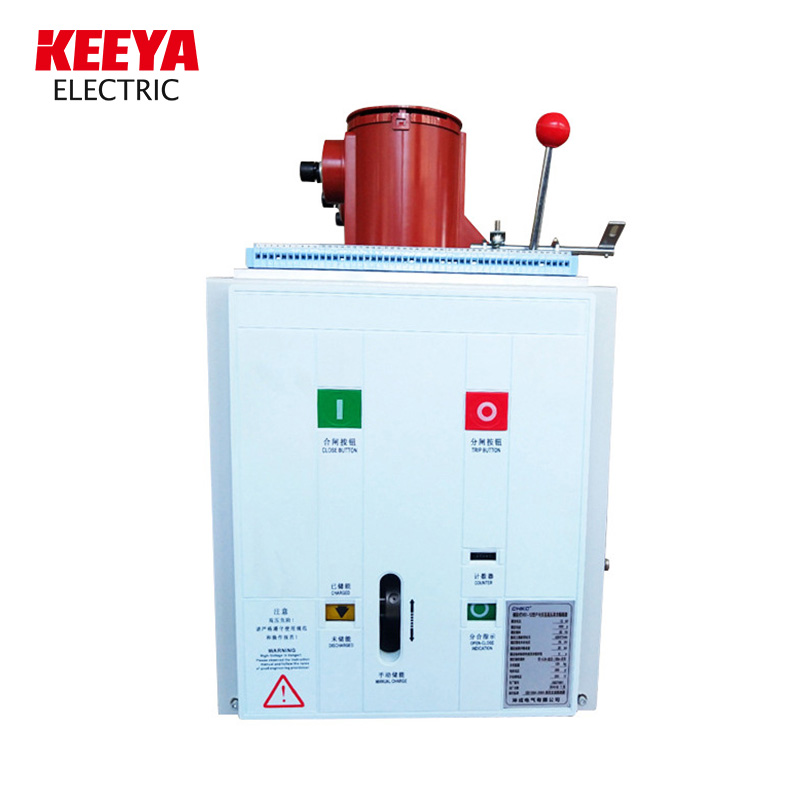

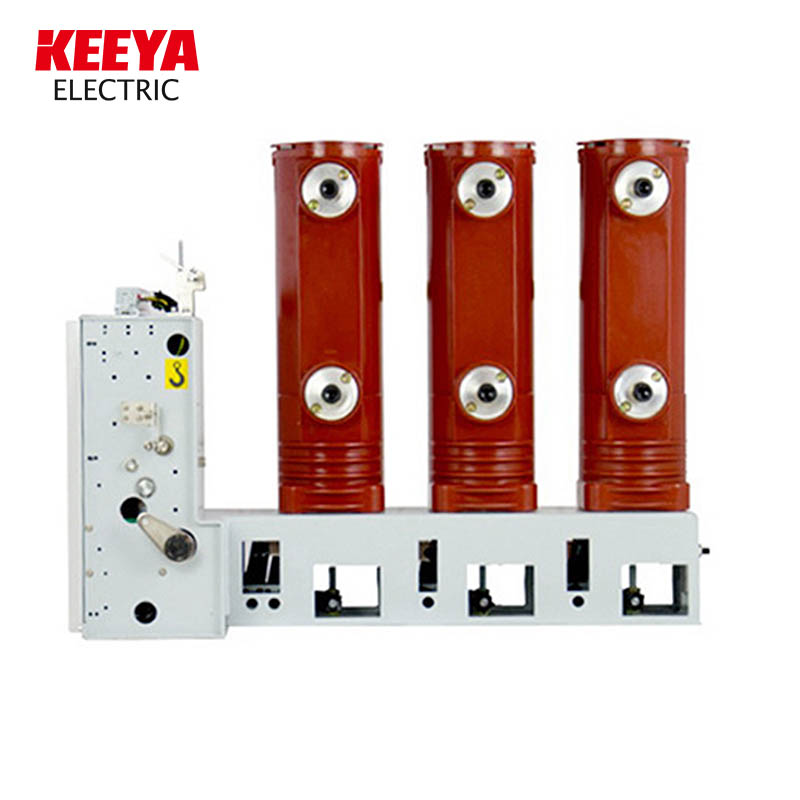

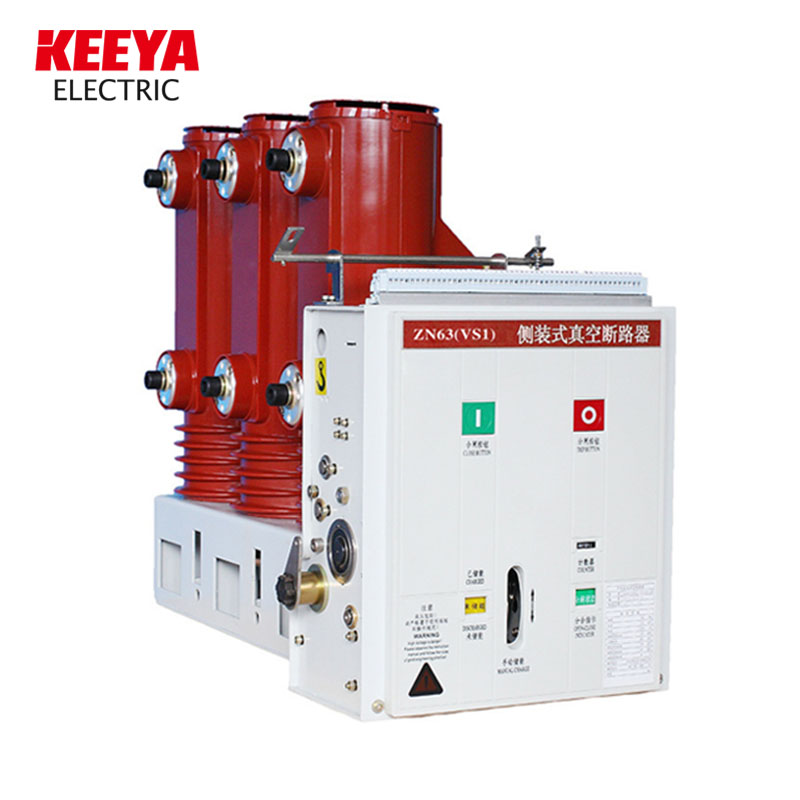

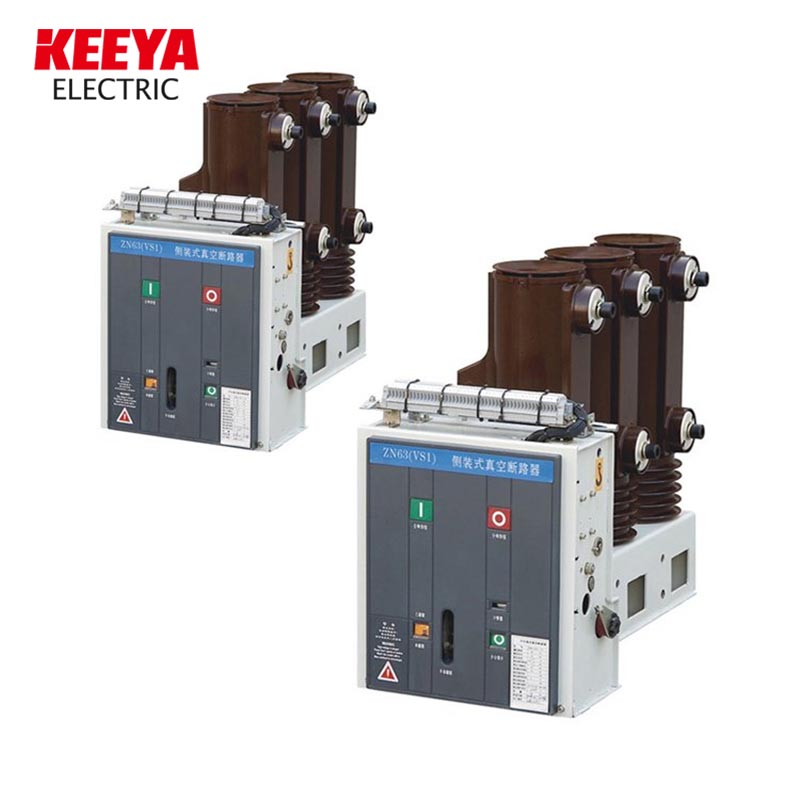

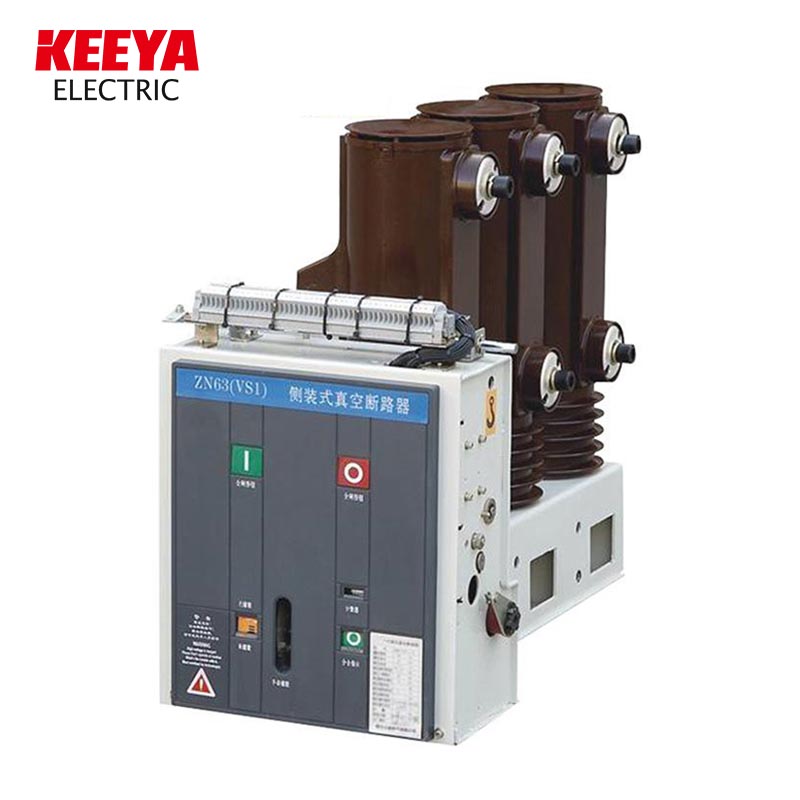

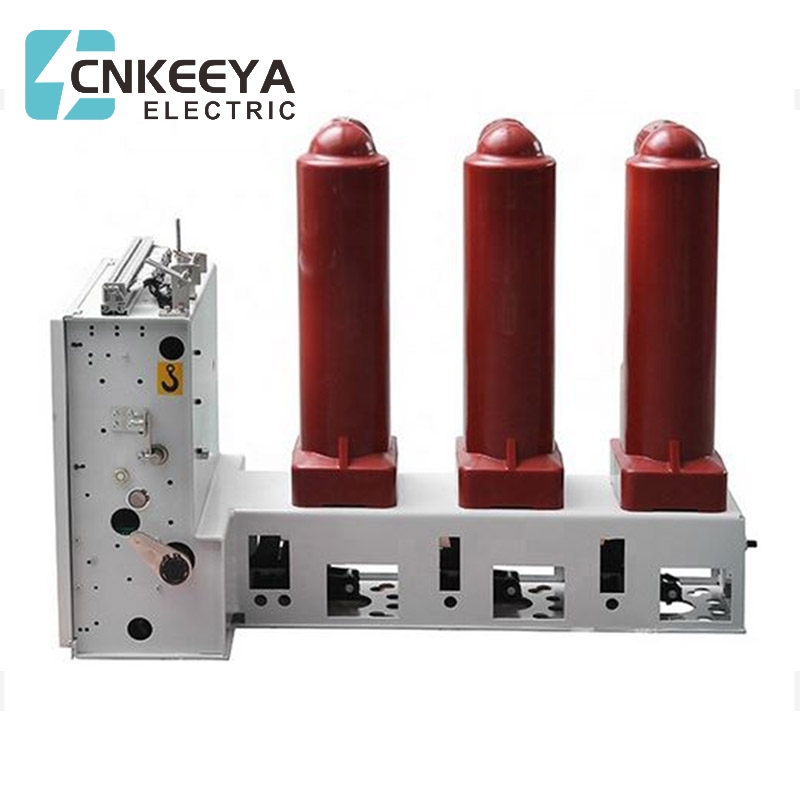

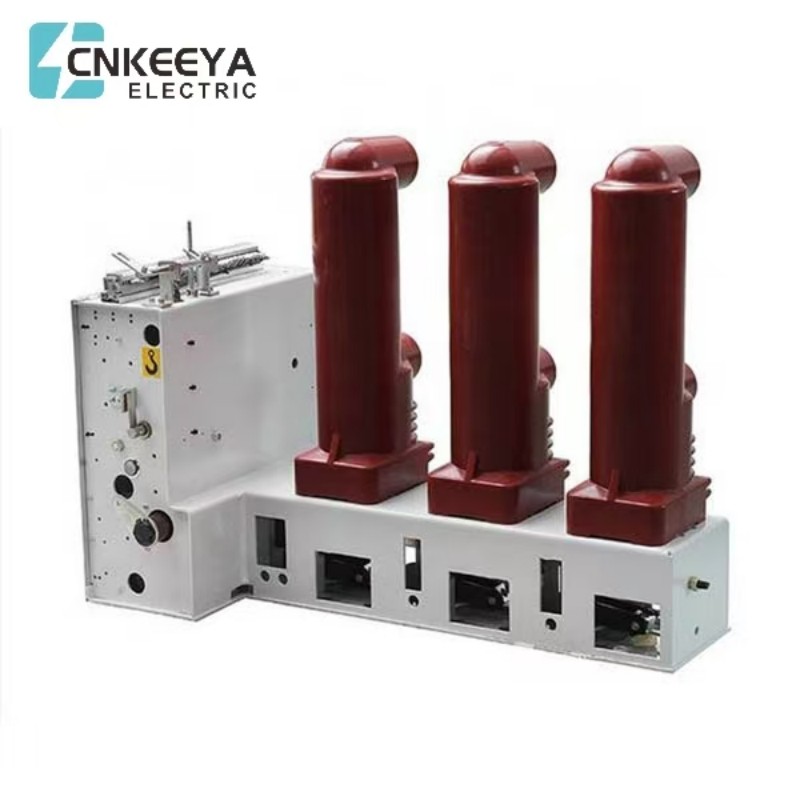

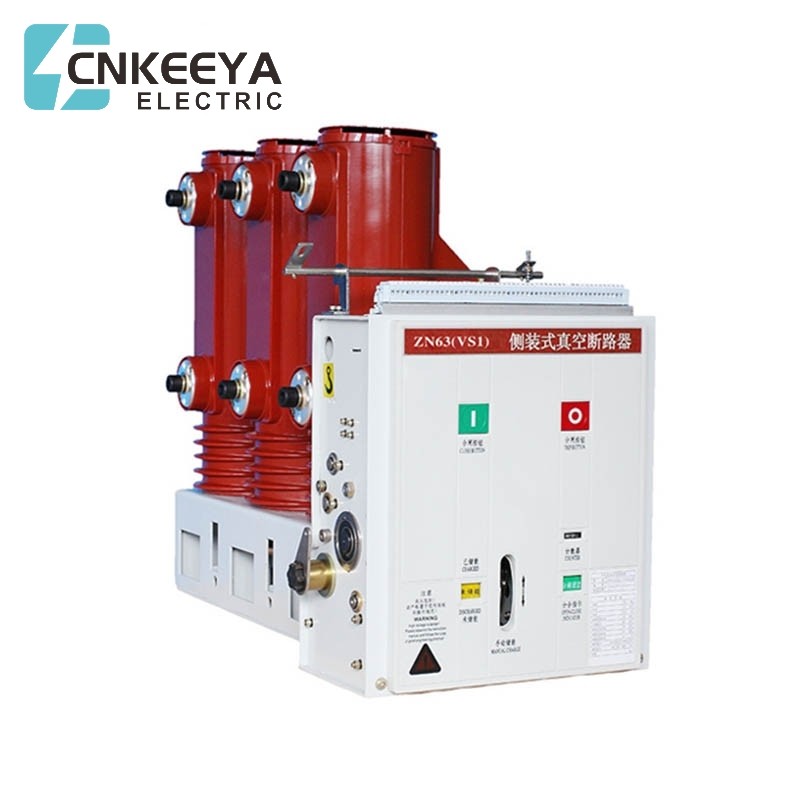

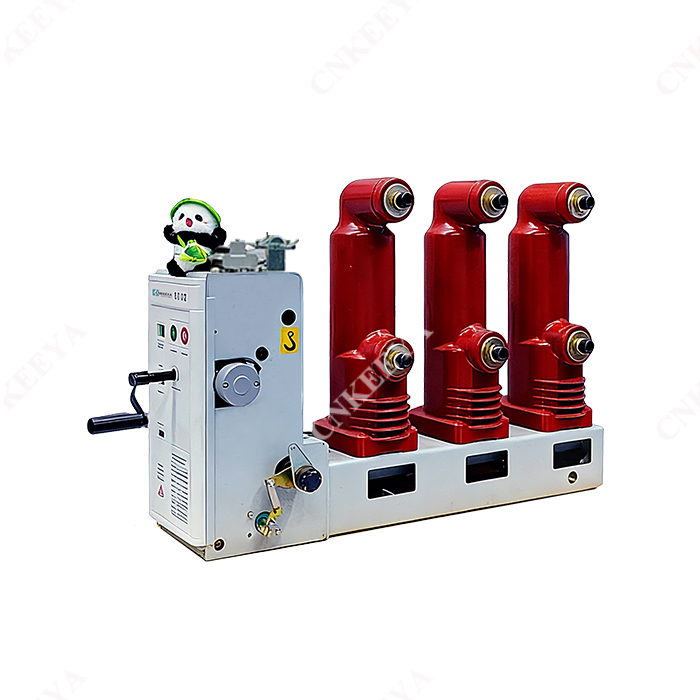

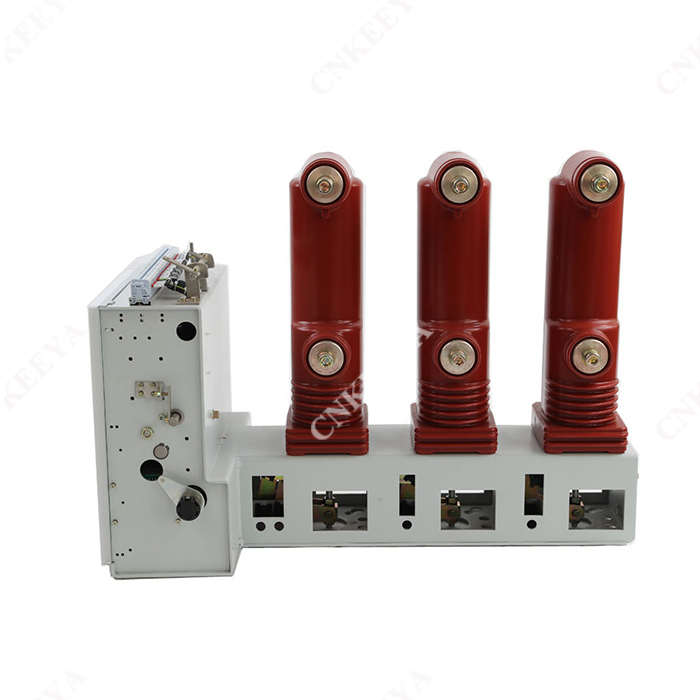

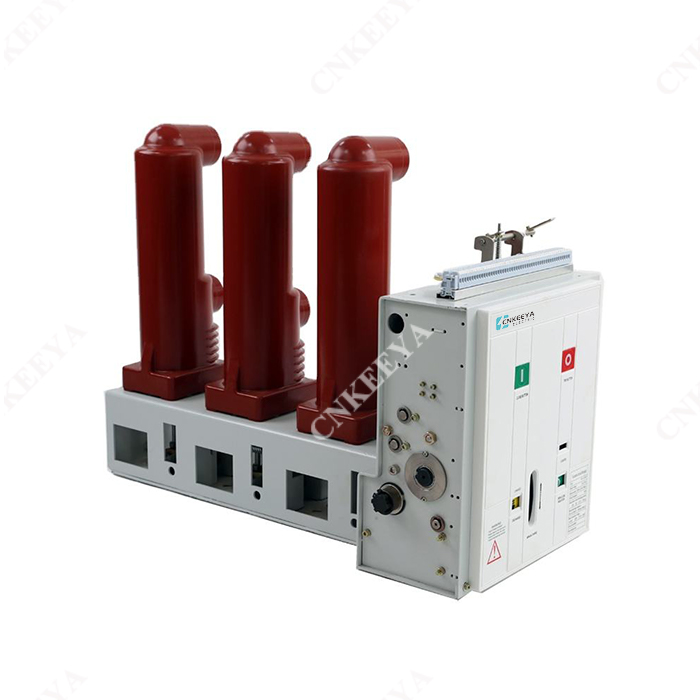

VS1-12 sidotyp inomhus vakuumbrytare är utformad för applikationer inomhushögspänning, speciellt skräddarsydd för system med en nominell spänning på 12 kV och en frekvens på 50Hz. Det fungerar som avgörande skydd och kontrollutrustning. Genom att utnyttja de unika fördelarna med en vakuumbrytare visar det sig särskilt väl lämpat för scenarier som kräver ofta operationer under nominellt kraftflöde eller i fall av höga kortslutningsströmmar.
1. Driftstemperaturområde: -25 ℃ till +40 ℃
2. Relativ luftfuktighet: Dagligt medelvärde överstiger inte 95%; Månatligt genomsnitt som inte överträffar 90%.
3. Mättat ångtryck: Dagligt genomsnitt inte överträffar 2,2 kPa; Månatligt medelvärde som inte överstiger 1,8 kPa.
4. Seismisk aktivitet: får inte överträffa 8 grader på Richter -skalan.
5. Höjd över havet: upp till 1000 m (exklusive särskilda krav).
6. Miljöspecifikationer: Avsedd för användning i områden fria från brandrisker, explosiva atmosfärer, tung förorening, kemisk erosion och allvarlig vibration.
1. Tillgängligheten för två typer av vakuumrör, stora och små, ger alternativ. Den yttre isoleringen är utformad för att motstå korrosion och slitage, vilket resulterar i en hög brytningskapacitet och en lång kontaktlivslängd.

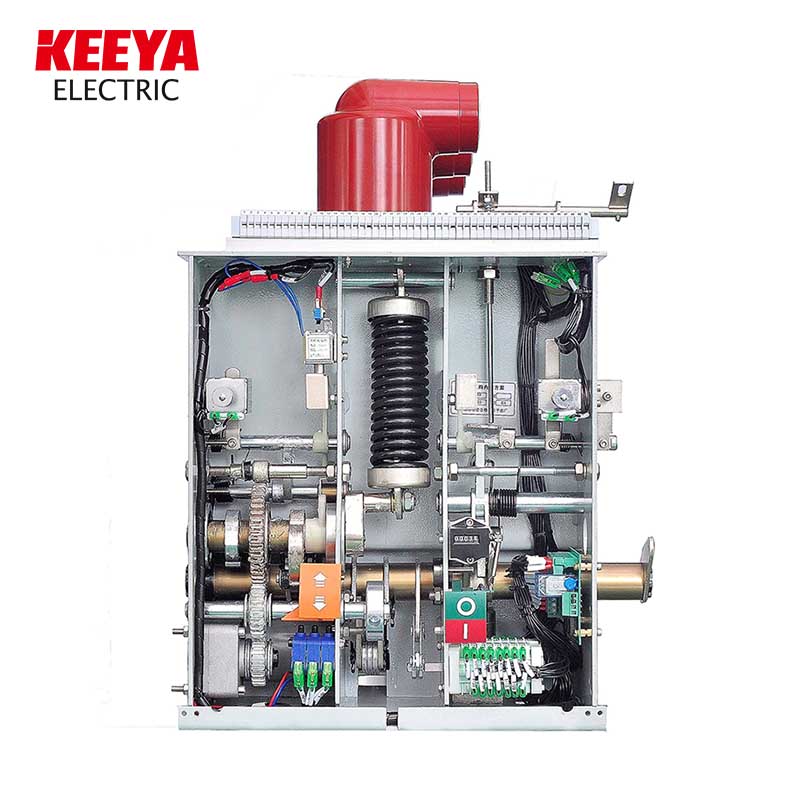

2. Genom att använda högprecisionsfjädrar, tillsammans med silverpläterade och bundna kopparkontakter, säkerställer förbättrad säkerhet och effektivitet.
3. Antagandet av en sammansatt isoleringsstruktur minimerar inte bara föroreningar och explosionsrisker utan garanterar också en hög isoleringsnivå. Denna design underlättar enkelt underhåll och förlänger det operativa livet.
4. Produkten har specifika kontaktpositioner, vilket möjliggör enkel visuell bekräftelse genom ett fönster, vilket hjälper till att förhindra felaktiga operationer med en överblick.
|
serienummer |
projekt |
|
enheter |
data |
||
|
1 |
Den nominella spänningen |
kv |
12 |
|||
|
2 |
Nominell frekvens |
HZ |
50 |
|||
|
3 |
Nominell ström |
A |
630 ~ 1250 |
1250 |
1250 |
|
|
4 |
Klassad kortslutning |
de |
20 |
25 |
31.5 |
|
|
5 |
Klassad kortslutningsström |
de |
50 |
63 |
80 |
|
|
6 |
Klassad topptolerbar ström |
de |
50 |
63 |
80 |
|
|
7 |
4S -nominella kortslutningsresistensström |
de |
20 |
25 |
31.5 |
|
|
8 |
Nominell isoleringsnivå |
Strömfrekvens tål spänning (före och efter rankad paus) |
de |
42 （Fracture48） |
||
|
Påverkan tål spänning (före och efter rankad paus) |
de |
75 （fraktur85） |
||||
|
9 |
Driftssekvens |
|
Points-0.3S-US Points-180S-US Points |
|||
|
10 |
Mekaniskt liv |
nästa |
10000 |
|||
|
11 |
Klassad brytningstider |
nästa |
50 |
|||
|
12 |
Driftsmekanism Nominell stängningsspänning (DC) |
V |
110,220 |
|||
|
13 |
Klassad trippningsspänning för driftsmekanismen (DC) |
V |
110.200 |
|||
|
14 |
Från kontakt |
mm |
11 ± 1 |
|||
|
15 |
Overstroke (kompressionslängd på kontaktfjädern) |
mm |
3,5 ± 0,5 |
|||
|
16 |
Tre - faspoäng, stängningstid |
MS |
≤2 |
|||
|
17 |
Kontakta stängningstiden |
MS |
≤2 |
|||
|
18 |
Genomsnittlig bromshastighet |
m/s |
1,1 ± 0,2 |
|||
|
19 |
Genomsnittlig stängningshastighet |
m/s |
0,6 ± 0,2 |
|||
|
20 |
Bromstid |
Vid den högsta driftsspänningen |
S |
≤0,05 |
||
|
Vid den lägsta driftsspänningen |
S |
≤0,08 |
||||
|
21 |
Stängningstid |
S |
0.1 |
|
50 |
|
|
22 |
Huvudslingmotståndet för varje fas |
baby |
60 |
|
|
|
|
23 |
Tillåtet slitkumulativ tjocklek av dynamiska och statiska kontakter |
mm |
3 |
|||
