Utomhus vakuumbrytare

CNKEEYA Outdoor Vakuum Circuit Breaker är en pålitlig och hållbar högpresterande elektrisk enhet designad för utomhuskraftdistributionssystem. Dess utmärkta prestanda och tillförlitlighet gör den till en av de föredragna strömbrytarna inom kraftindustrin.

1. Produktbeskrivning

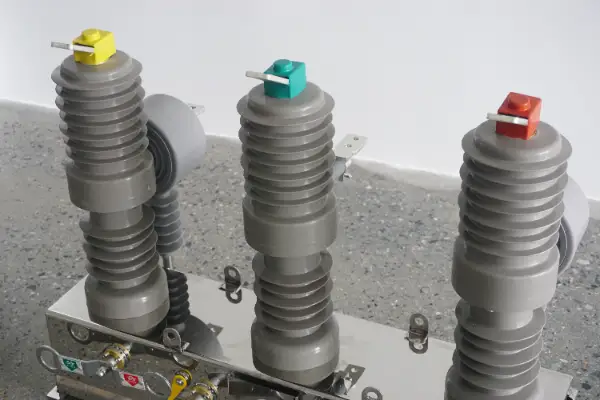

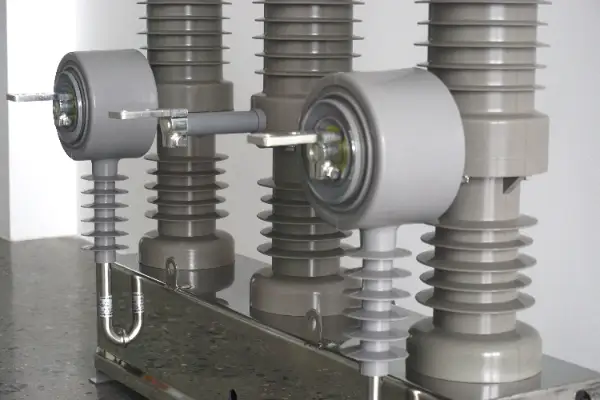

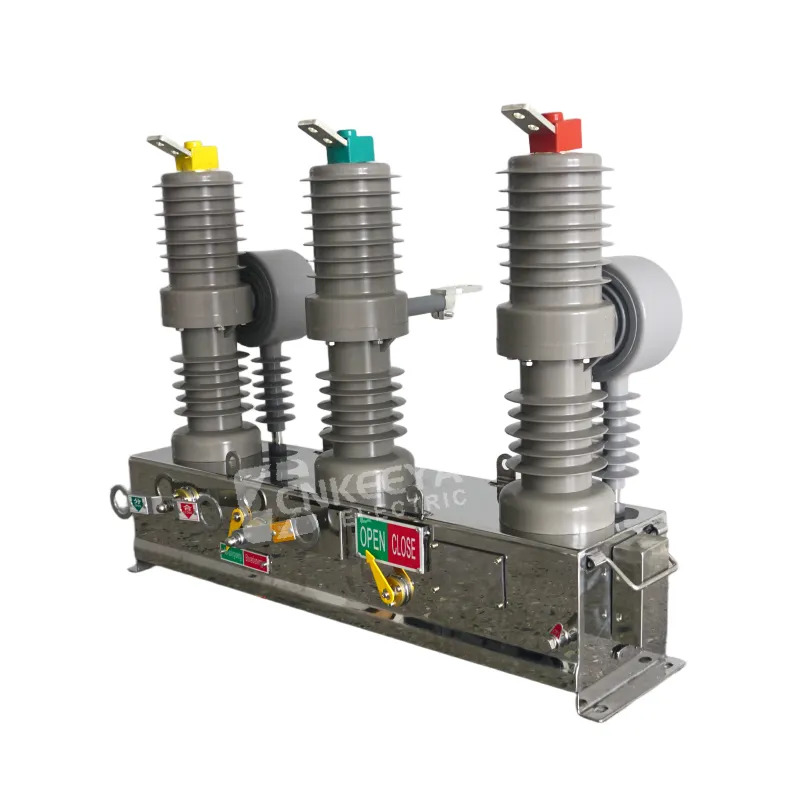

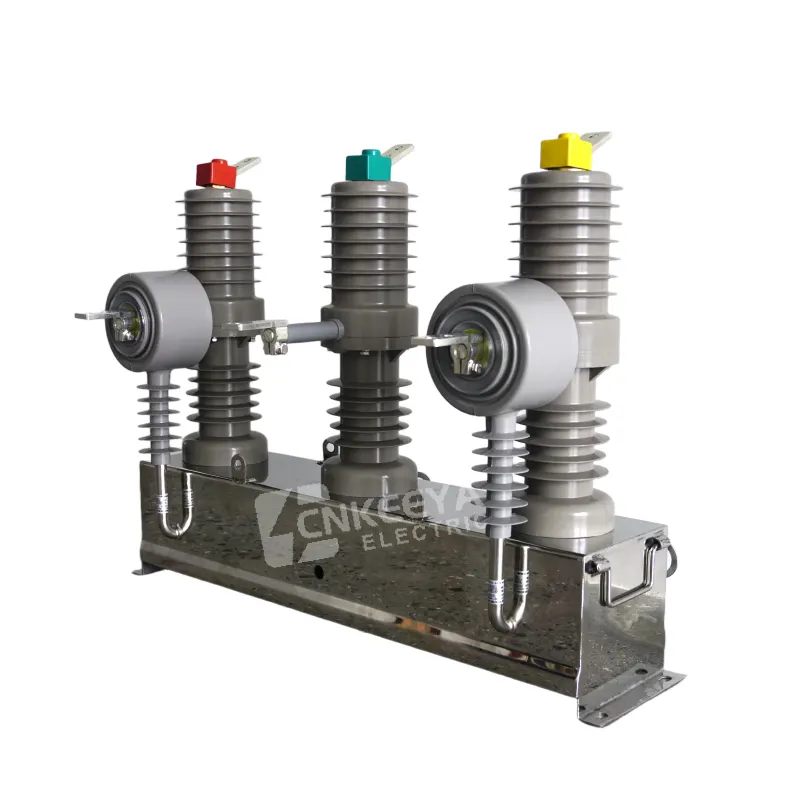

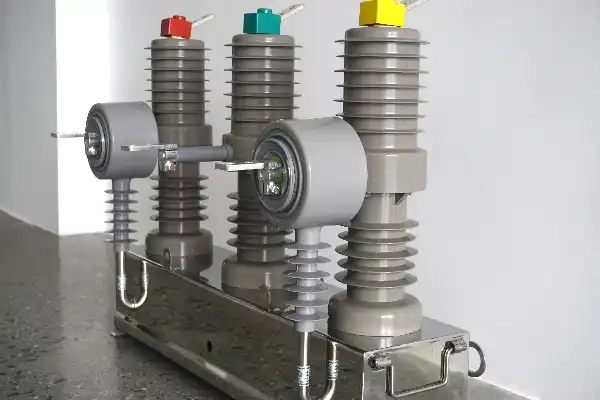

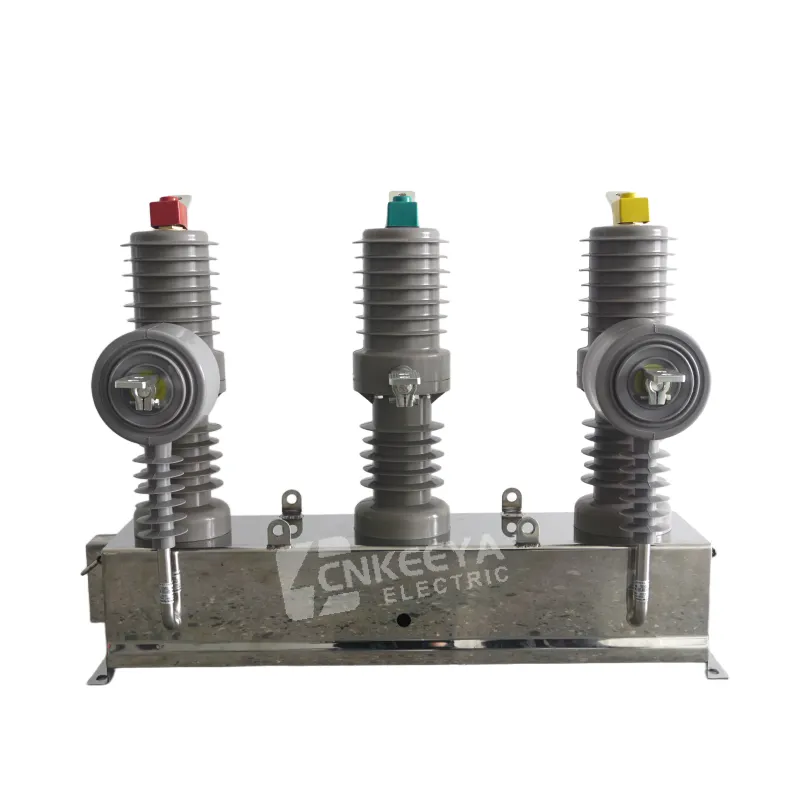

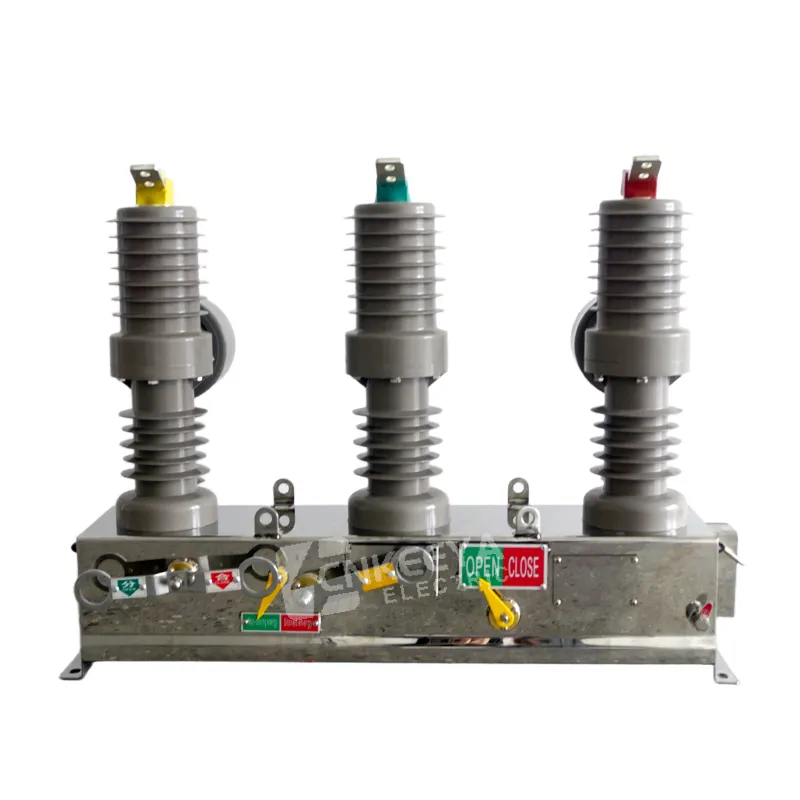

ZW32-12/630-20 är en 12 kV utomhuspolmonterad vakuumbrytare. Märkfrekvens: 50Hz trefas AC; Märkström: 630A; Märkkortslutningsbrytström: 20kA. Den används i stor utsträckning i stads- och landsbygdsnät, för industri- och gruvströmsskydd, kortslutningsskydd och strömförsörjning. lämplig för frekventa operationstillfällen.

Modellens betydelse

ZW32: Utomhusvakuumbrytare serie

12: Märkspänning 12kV

630: Märkström 630A

20: Märkkortslutningsbrytström 20kA

Produktbeskrivning:

Outdoor Vacuum Circuit Breaker är en avancerad strömbrytare speciellt designad för utomhus högspänningskraftdistributionssystem. Den använder vakuumbågssläckningsteknik för att tillhandahålla tillförlitliga skydds- och kontrollfunktioner för ditt elsystem.

2. Produktegenskaper

2.1 Strukturell design

Trefas pelare helt sluten struktur, manövermekanism inbyggd, dammtät, fuktsäker och anti-kondens.

Kompakt storlek och låg vikt, enkel stolpmonterad installation, ingen speciell grund krävs.

Valfri isoleringsbrytare med synlig brytpunkt vid öppningsläge och anti-felfunktionsspärr för underhållssäkerhet.

2.2 Isolering & ljusbågssläckning

Använder vakuumbrytare, oljefri och SF6-fri, miljövänlig utan brand- eller explosionsrisk.

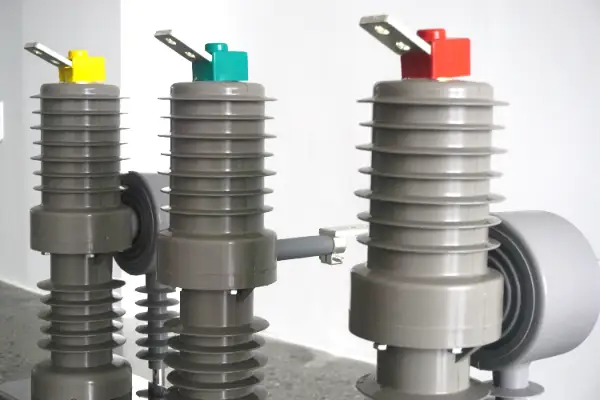

Silikongummikompositisolering, ozonbeständig, UV-beständig och stark hydrofobicitet; tillämplig för brett temperaturområde -40℃~+70℃ och klass IV föroreningsmiljö.

Koppar-kromkontakt med axiell magnetfältstruktur, stark brytförmåga och lång elektrisk livslängd, idealisk för frekvent drift.

2.3 Drift & kontroll

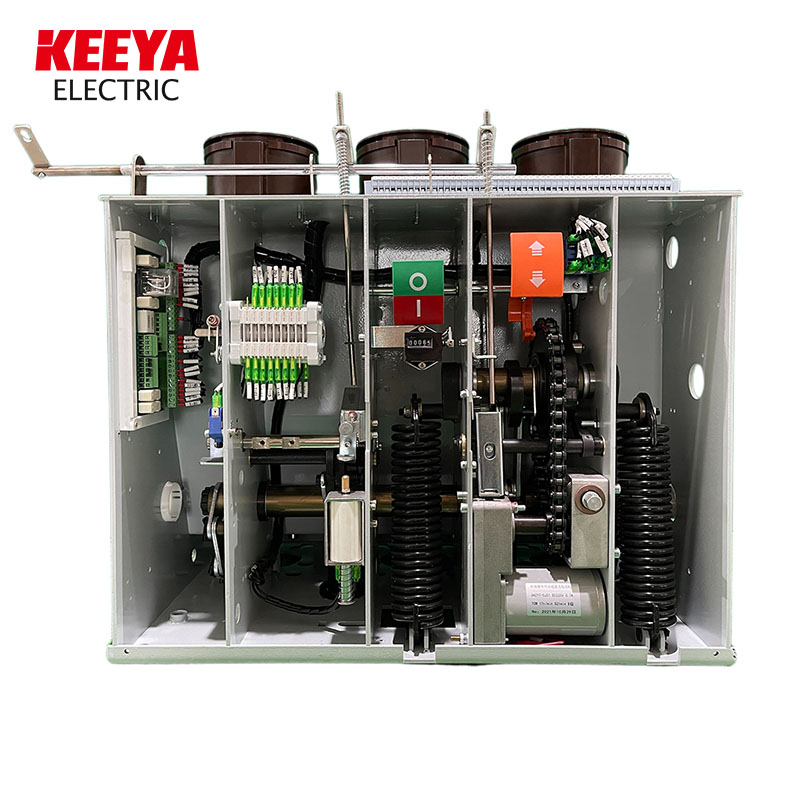

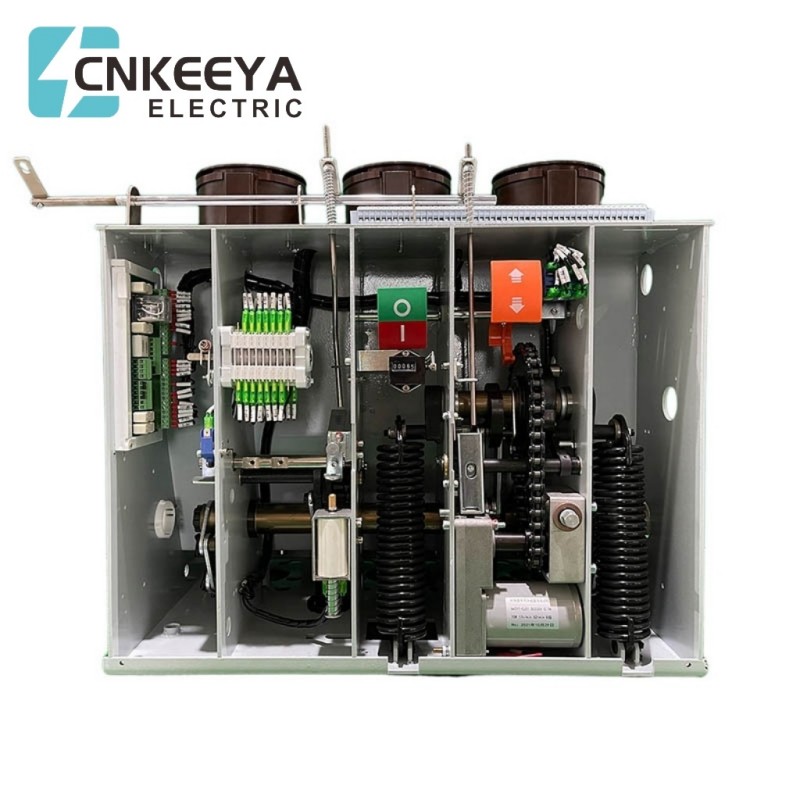

Fjädermekanism / permanentmagnetmekanism tillval, stödmanual, elektrisk och fjärrkontroll.

Permanent magnetmekanism med färre delar och kort transmissionskedja; mekanisk livslängd upp till 30 000 gånger, öppningstid ≤8ms.

Extern CT/PT konfigurerbar, integrerad överström, omedelbar utlösning och jordfelsskydd; utrustad med intelligent styrenhet för återförslutning och felminne.

2.4 Material och skydd

Skåp: Rostfritt stål / Dacromet rostskyddsbeläggning med UV-beständig lack, saltdimma och korrosionsbeständig.

Helt förseglad design, resistent mot 12 mm isbeläggning och 35m/s vindhastighet, stabil drift på höjder upp till 2000m.

3. Försäljningsargument

3.1 Hög säkerhet och tillförlitlighet

Vakuumbågssläckning + miljövänligt material, ingen brand- och explosionsrisk, underhållsfri drift.

Felavbrott på millisekundnivå, snabb felisolering för att minimera omfattningen av strömavbrott.

3.2 Intelligent kompatibilitet

Kompatibel med distributionsnätverksautomation, stöd för fjärrövervakning, datauppladdning och aktivt fellarm.

Integrerad primär och sekundär design, kompatibel med nationella nätstandarder, lätt ansluten till smart elnät.

3.3 Kostnadseffektiv och hög effektivitet

Lång mekanisk och elektrisk livslängd, sänk ersättnings- och underhållskostnader, lägre hela livscykelinvesteringar.

Enkel installation och litet fotavtryck, spara anläggnings- och installationskostnader, förkorta byggtiden.

3.4 Utmärkt miljöanpassningsförmåga

Brett driftstemperaturområde, stark anti-förorening och anti-korrosionsprestanda; stabil långtidsdrift under tuffa utomhusförhållanden, lämplig för stads-, landsbygds-, bergs- och kustområden.

Drag:

Effektiv vakuumbågssläckningsteknik: Användningen av avancerad vakuumbågssläckningsteknik säkerställer snabb och pålitlig kretsbortkoppling och minskar energiförlusten.

Utmärkt väderbeständighet: Designad för att möta de hårda kraven från utomhusmiljön, den har utmärkta vattentäta och dammtäta egenskaper, vilket säkerställer en stabil drift av utrustningen.

Pålitlig driftprestanda: Den har pålitlig kortslutningsmotståndsförmåga och är lämplig för kraftsystem under olika arbetsförhållanden, vilket säkerställer säker drift av utrustning och system.

Intelligent kontroll och övervakning: Utrustad med ett avancerat kontrollsystem, kan den övervaka driftstatusen för kraftsystemet i realtid och ge allsidig säkerhet.

Anpassningsbar konfiguration: Ger en mängd olika specifikationer och modeller och kan anpassas efter kundens behov för att möta kraven från olika kraftsystem.

Tillämpliga fält för utomhusvakuumbrytare:

Distributionsstation för högspänningskraft

Industriellt fabriksområde

vindkraftspark

solenergi stati
