Som en ledande leverantör i Kina är Keeya specialiserat på att leverera banbrytande lösningar med sin Solid Insulated Ring Main Unit. Våra högkvalitativa produkter exemplifierar tillförlitlighet och effektivitet inom eldistribution. Med ett engagemang för excellens står Keeya som en pålitlig källa för avancerade ringhuvudenheter, och tillhandahåller lösningar som möter branschens föränderliga behov. Samarbeta med oss för förstklassiga produkter och tjänster inom området solida isolerade ringhuvudenheter.

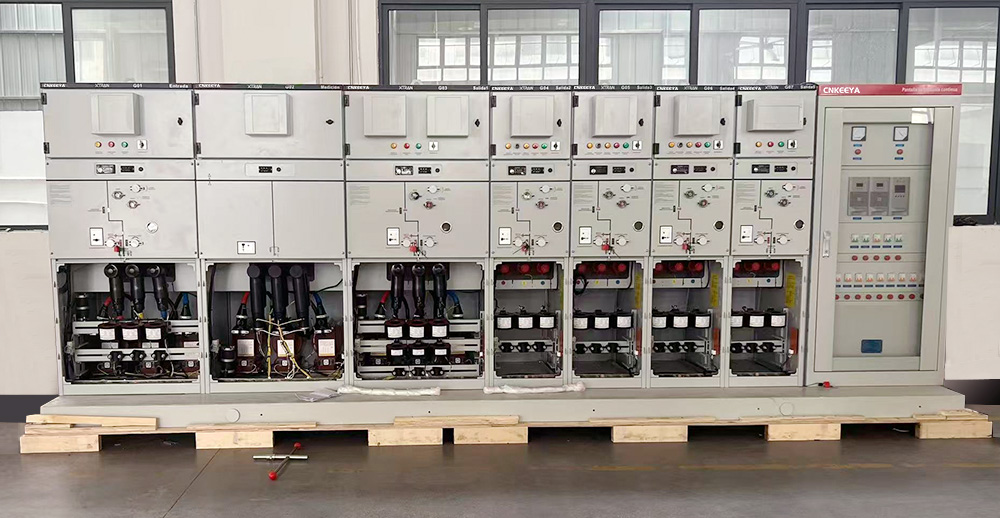

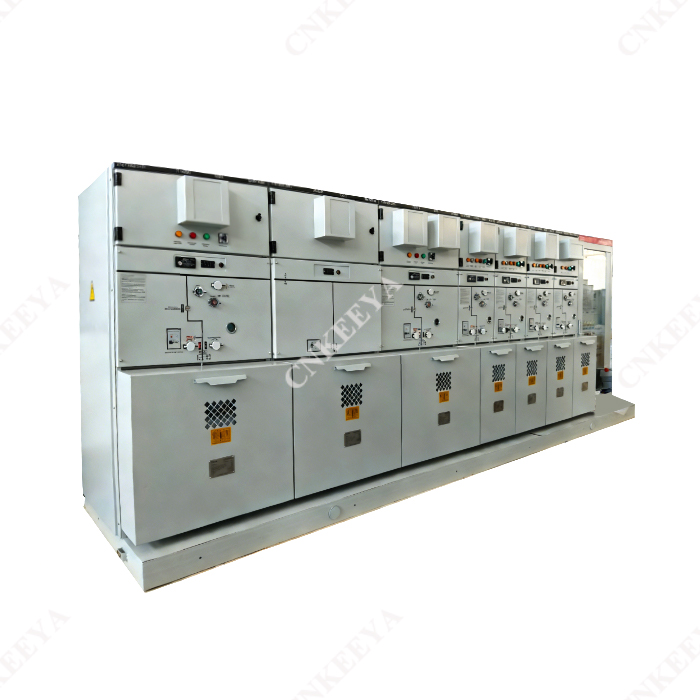

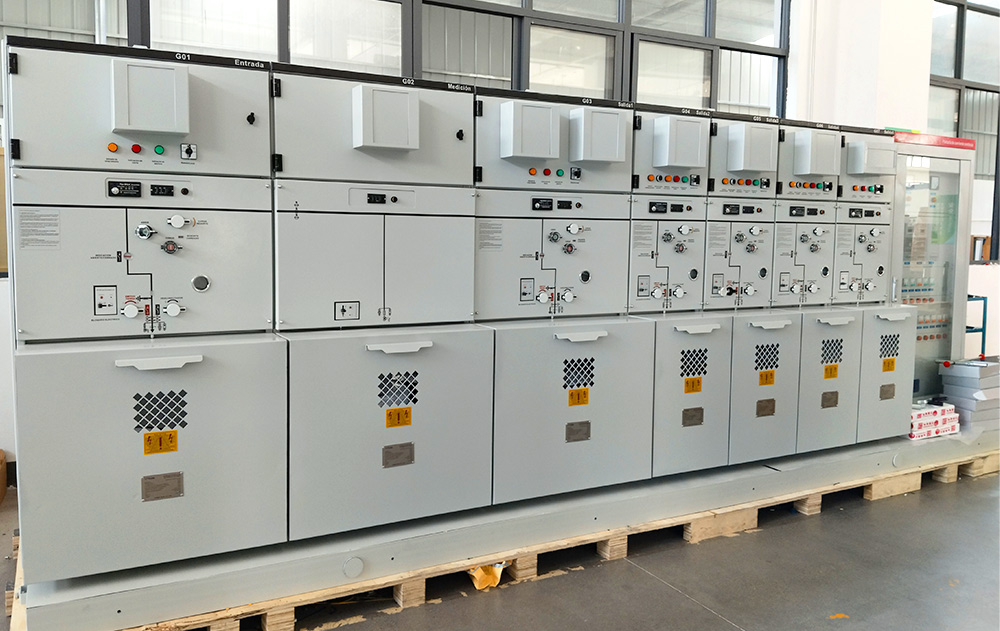

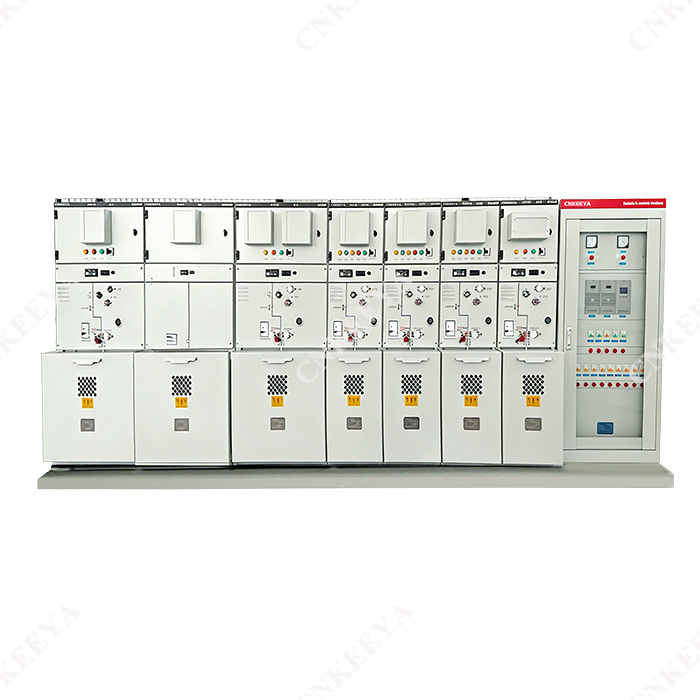

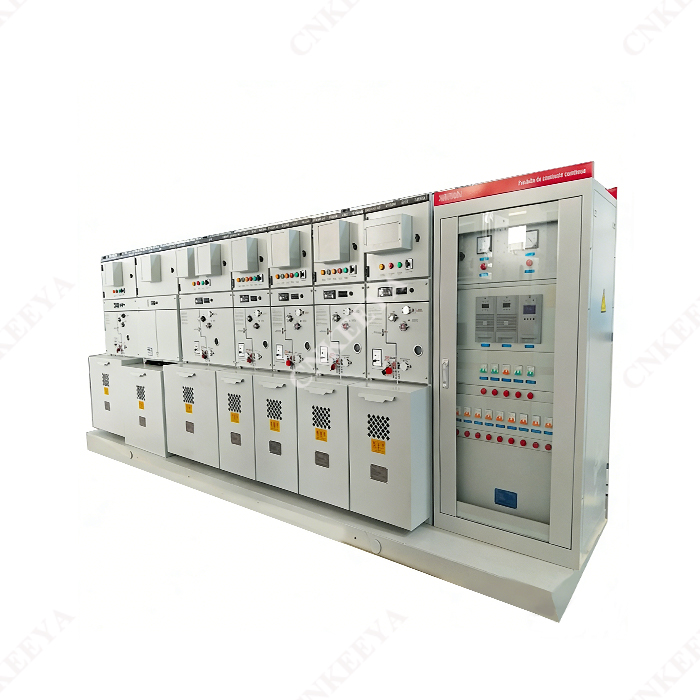

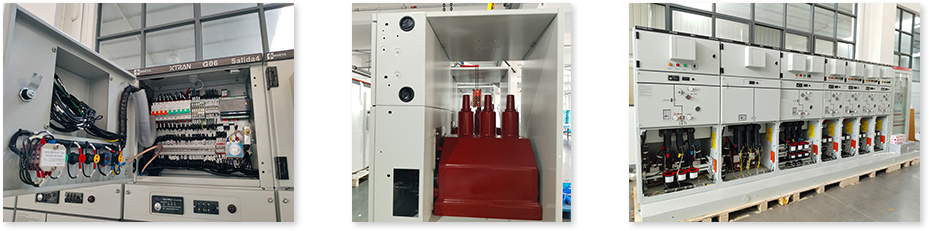

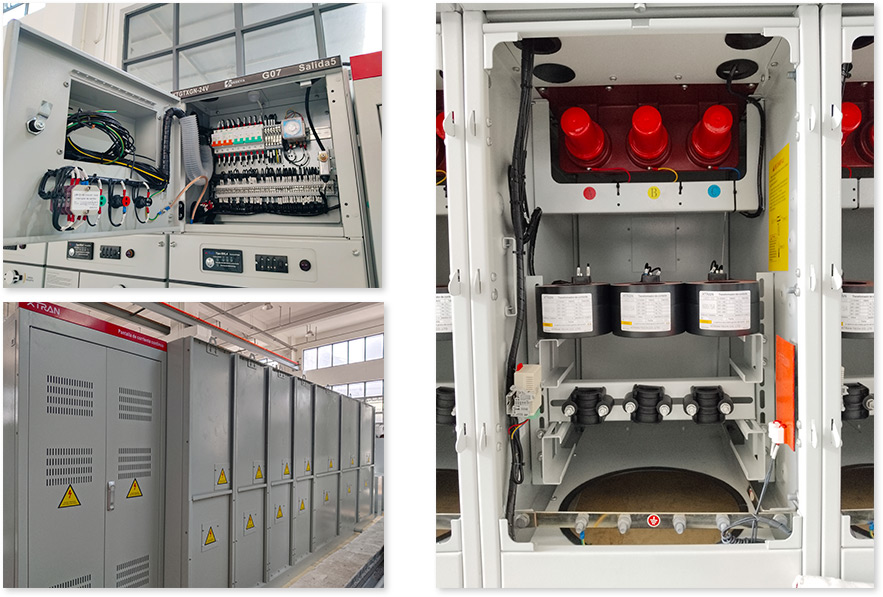

Keeya, en ansedd leverantör baserad i Kina, specialiserar sig på att tillhandahålla högkvalitativa solida isolerade ringhuvudenheter för effektiva och pålitliga lösningar för elektrisk distribution. GTXGN □-12 solid isolerad ringhuvudenhet är en ny generation av kompositisoleringsringhuvudenhet av miljöskyddstyp utvecklad av vårt företag. Den består huvudsakligen av tre delar, nämligen V-enhet (strömbrytarenhet), C-enhet (lastbrytarenhet), F-enhet (kombinationsenhet), varje enhet kan användas ensam eller kan också utökas fritt, dess struktur är uppdelad i intelligenta kontrollinstrumentrum, manövermekanism och primär del, instrumentrummet kan matcha mikrodatorskyddet (kontrollern), det använder fjäderdriftsmekanism, och den primära delen antar automatisk gelprocess av APG, isoleringsbrytaren och ljusbågssläckningskammaren är helt innesluten i epoxihartset, och en speciell skarv används för att ansluta bussen.
Den ljusbågssläckande kammaren antar speciellt koppar- och kromkontaktmaterial --- typ R längsgående magnetisk Peld-kontakt och komplett engångsförseglingsprocess. Kortslutningsströmbrytningskapaciteten och stabiliteten, den elektriska livslängden, temperaturökningen och isoleringsnivån för denna ljusbågssläckningskammare är (koppar- och aluminiumkontaktmaterial, skålformad longitudinell magnetisk Peld-kontaktstruktur och ofullständig engångsförslutningsprocess) var uppenbarligen förbättrats jämfört med föregående. Manövermekanismen antar den elastiska manövermekanismen som är integrerad med omkopplaren, det vill säga att isoleringsbrytaren och huvudströmbrytarens elastiska manövermekanism är integrerade, vilket bekvämt kan realisera förreglingen, och mekanismdelarna är mindre, vilket minskar de onödiga transmissionslänkarna med hög tillförlitlighet och elektrisk drift kan installeras enligt användarnas behov.

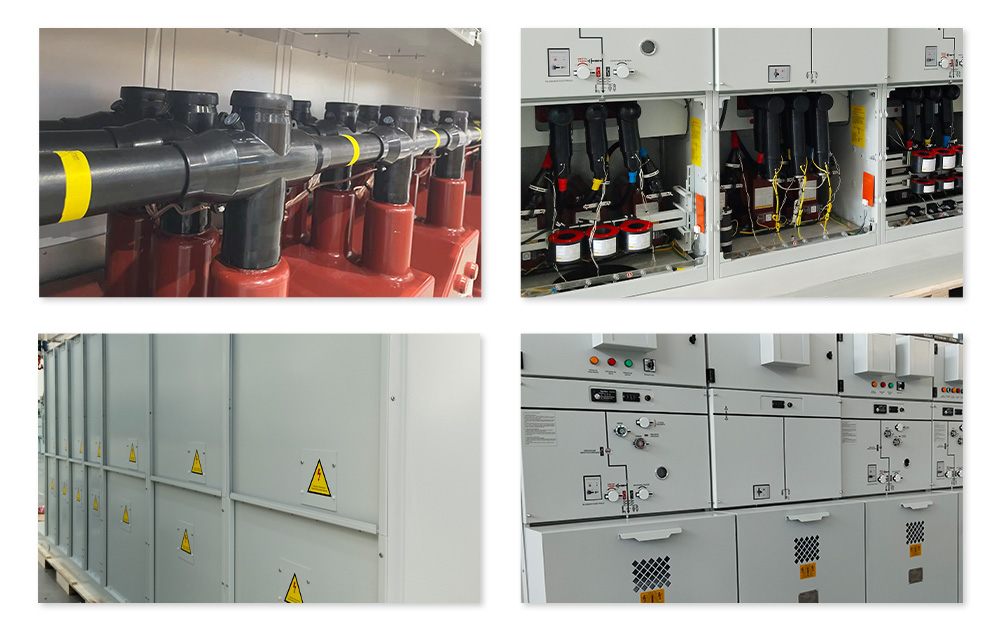

Solid isolerad helt sluten ställverk: Den använder fast isoleringsmaterial som det huvudsakliga isoleringsmediet och ledande anslutningen. Efter att isoleringsbrytaren, jordströmställaren, huvudbussen, grenbussen och andra dominerande elektriska kretsar är enkla eller kombinerade, lindas det fasta isoleringsmediet in och förpackas i en eller flera moduler med vissa funktioner, som kan kombineras eller utökas med full isolering och full tätningsprestanda. Mekanismen med tre stationer kan öppna och stänga belastningsströmmen och kan också realisera manuell och elektrisk drift.
● Omgivningstemperatur: -45℃+45℃
● Luftfuktighet: det maximala genomsnittliga relativa medelvärdet ≤95 %, månadsmedelvärde ≤90 %
● Höjd: ≤4000 meter
● Seismisk kapacitet: 8 grader
● Skyddsgrad: IP67 för elektrifierad säkringsrör, IP3X kopplingsskåpskal
GTXGN □-12
Solid Isolerad Ring Huvudenhet
● IEC 62271-1-2017 Högspänningsställverk och styrdon-del 1: Vanliga specifikationer
● IEC 620071-200-2003 Högspänningsställverk och manöverdon-del 200: AC metallkapslat ställverk och manöverdon för märkspänningar över 1kV och upp till och inklusive 52kV
● GB3906-2006 Metallkapslade växelströmställverk och styrdon för märkspänning över 3,6 kV och upp till och med 40,5 kV
● GB/T11022-2011 Vanliga specifikationer för standarder för högspänningsställverk och styrutrustning
● GB1984-2014 Högspännings växelströmsbrytare
● GB1985-2014 Högspänningsväxelströmsfrånskiljare och jordningsbrytare
● GB3804-2017 Högspänningsväxelströmbrytare för märkspänning över 3,6 kV och mindre än 40,5 kV
● DL/T404-2018 Växelströms metallkapslade ställverk och styrdon för märkspänningar över 3,6 kV och upp till och med 40,5 kV
● Q/GDW730-2012 Specifikationer för 12kV solidisolerade ringhuvudenheter
Ställverk teknisk parameter
Artikel |
Enhet |
Värde |
|||
Märkspänning |
KV |
12 |
|||
Betygsatt frekvens |
Hz |
50 |
|||
Märkström |
A |
630 |
1250 |
||
Nominell isoleringsnivå |
Strömfrekvens tål spänning |
Isolerande avstånd |
KV |
48 |
|
Fas-fas |
KV |
42 |
|||
Fas-jord |
KV |
42 |
|||
Blixtimpulser tål spänning |
Isolerande avstånd |
KV |
85 |
||
Fas-fas |
KV |
75 |
|||
Fas-jord |
KV |
75 |
|||
(1s) Nominell kortslutningsbrytström |
DE |
25 |
31.5 |
||
(4s) Nominell kort tid tål ström |
DE |
25 |
31.5 |
||
(1p) Nominell toppmotståndsström |
DE |
63 |
80 |
||
(1ma) Nominell kortslutningsström (topp) (1ma) |
DE |
63 |
80 |
||
Skyddsnivå för kapsling |
|
IP4X |
|||
Driftläge |
|
Typ fjäderenergilagring |
Isolerande kniv visuellt isolerande avstånd
Framför skåpet finns ett uppenbart visuellt fönster för isoleringsavståndet, som kan se isolering PÅ-läge, isolering AV-läge och jordning PÅ-läge. Det finns tre arbetspositioner, som är bekväma och säkra för personal på plats att kontrollera och bestämma platsen för isoleringskniven.
Intern ljusbågsdesign
Intern ljusbågstryckventil: när det finns ljusbågar inuti produkten kommer trycket att släppas från tryckavlastningsventilen och ljusbågen kommer att matas ut till kabelrännan för att undvika oavsiktlig skada på operatören.
Konturstorlek
Modell |
Bredd (mm) |
Djup (mm) |
Höjd (mm) |
Strömbrytarskåp (V skåp) |
400 |
887 |
1450 |
Ladda kopplingsskåp (C-skåp) |
400 |
887 |
1450 |
Säkringskombinationsskåp (F skåp) |
500 |
887 |
1450 |
)Mätarskåp(M skåp) |
750 |
887 |
1450 |
Lyftskåp, direktanslutningsskåp (D-skåp) |
400 |
887 |
1450 |
Spänningstransformatorskåp (PT skåp) |
400 |
887 |
1450 |
Lastbrytare lyftskåp (SL-skåp) |
800 |
887 |
1450 |
Strömbrytare lyftskåp (SV-skåp) |
800 |
887 |
1450 |
