Boxtyp Fast metallkapslad växellåda
  • Boxtyp Fast metallkapslad växellådaBoxtyp Fast metallkapslad växellåda

Boxtyp Fast metallkapslad växellåda

Keeya står som en ledande tillverkare inom elbranschen och levererar kostnadseffektiva lösningar som Box Type Fixed Metal-closed Swithchgear. Känt för vårt engagemang för kvalitet till ett lågt pris, är Keeyas ställverk noggrant konstruerat för tillförlitlighet och effektivitet i kraftdistributionssystem.

Modell: XGN2-12KV Switchgear HXGN15-12KV Ring Main Unit Switchgear

Skicka förfrågan

Produktbeskrivning

Som tillverkare säkerställer vår betoning på kostnadseffektivitet att kunder får produkter av hög kvalitet utan att kompromissa med deras budget. Box Type Fixed Metal-closed Swithchgear från Keeya exemplifierar vårt engagemang för att tillhandahålla ekonomiska men robusta lösningar, vilket gör det till ett föredraget val för dem som söker prisvärda och pålitliga ställverkslösningar i olika applikationer.


HXGN15-12 box typ Pxed metall sluten ring huvudenhet (ing huvudenhet för kort) är lämplig för strömsystem av AC 50Hz, 12kV t används i stor utsträckning i industri och onda kabelring nätverk och strömförsörjningsterminal. Speciellt lämplig för små sekundära transformatorstationer, omkopplingsstationer, stadsdistribution, industri- och gruvföretag, köpcentra, flygplatser, tunnelbanor, vindkraftsproduktion, sjukhus, arenor, järnvägar och andra platser.


Serviceskick

● Höjd: ≤ 1000m (särskilda krav kan noteras vid beställning, för närvarande finns det 6 grupper som arbetar på en höjd av 5200m).

● Omgivningstemperatur: -35℃ ~+45℃, maximal daglig medeltemperaturskillnad ≤ 25°C. Den genomsnittliga dagliga relativa luftfuktigheten får inte överstiga 95 % och den genomsnittliga månatliga relativa luftfuktigheten får inte överstiga 90 %.

● Seismisk kapacitet: 8 grader.

● Istället för inga kraftiga vibrationer och stötar och ingen risk för förebyggande, kemisk korrosion eller explosion.


Executive standard

● GB3906-2006 Metallkapslade växelströmställverk och styrdon för märkspänning över 3,6 kV och upp till och med 40,5 kV

● IEC 60298 AC-metallkapslade ställverk och styrdon för märkspänningar över 1kV och upp till och med 52 kV

● GB/T 11022-2011 Gemensam specifikation för standarder för högspänningsställverk och styrutrustning


Produktegenskap

Vackert och kompakt utseende, skyddsnivån på skalet är mer än IP3X efter montering av skåpet.

● De övre och nedre enheterna är modulära och lätta att installera och underhålla.

● Skåpstället antar nitad struktur för att säkerställa skåpets styrka.

● Integrerat lågspänningsrum för montering av sekundära komponenter och ett utbyggbart mätarrum för montering av fler sekundära skyddsenheter. Tryckavlastningskanaler för installation finns tillgängliga.

● Den använder SF6 gasisolerad underhållsfri lastbrytare, med god ekonomisk effektivitet och tillförlitlighet. Lätt att använda.

● Med en komplett förebyggande spärranordning, hög installationsprestanda.

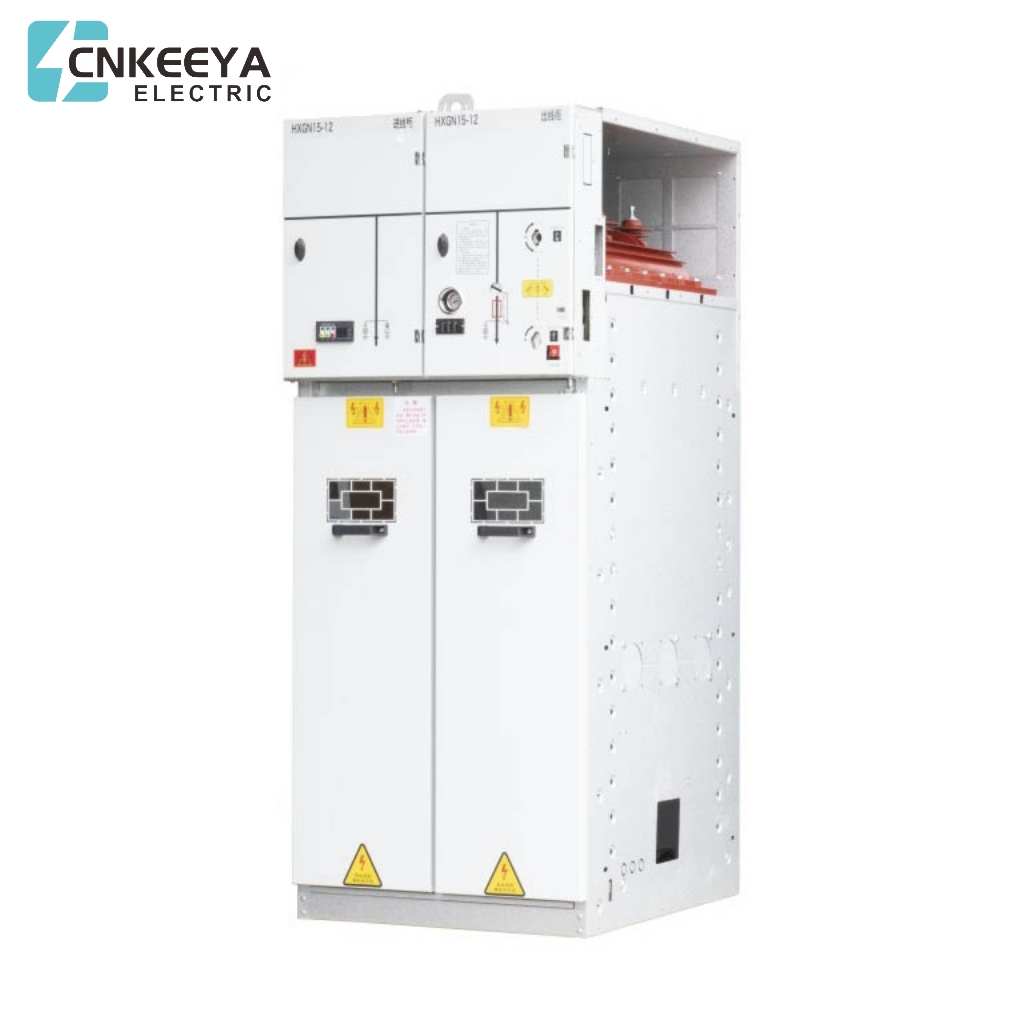

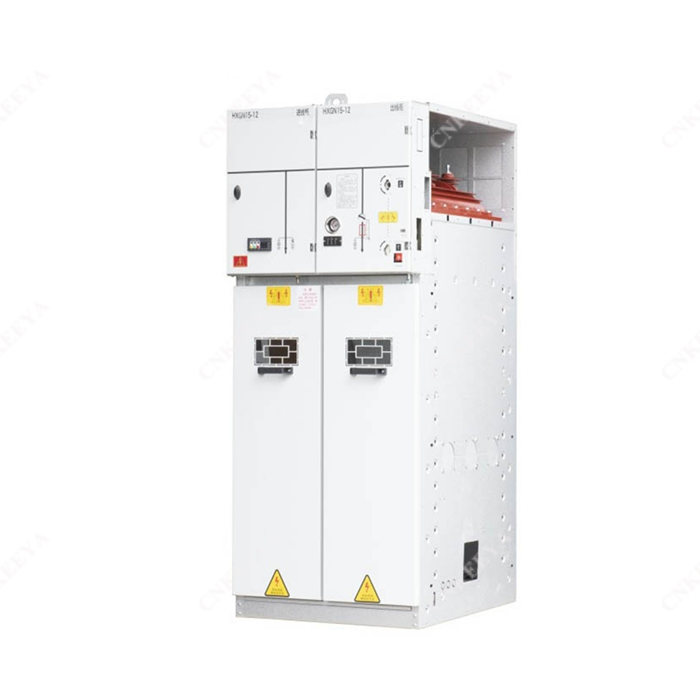

HXGN15-12

Fasta metallkapslade ställverk av boxtyp

Produktstruktur

● Den övergripande strukturen

● Ringhuvudenheten består av bussrum, lastbrytare (eller strömbrytarrum), kabelrum, manövermaskineri, förreglingsmekanism och lågspänningskontrollrum, såväl som mät- eller mätkretsar. Varje fack är separerat av stålplåtar för att undvika fel på det intilliggande rummet.

● Bussrum

Bussrummet är anordnat på den övre delen av ställverket, där huvudbussarna är sammankopplade och går genom hela ställverksraden. Bussarna är anordnade horisontellt och kan enkelt utökas.

● Huvudkopplingsrum

a. Belastningsställarrum: Det finns en belastningsomkopplare i kopplingsrummet. Belastningsbrytarens skal är tillverkat av epoxiharts, fylld med SF6-gas som ljusbågssläcknings- och isoleringsmedium. Vid den främre änden av manöveraxeln finns är två genomskinliga varmpressar gjutna plaständlock, genom vilka kontaktens tillstånd kan observeras. SF6 gasdensitetsmätare eller gasdensitetsmätare med larmkontakt kan installeras i kopplingsrummet enligt kundens önskemål

b. Strömbrytarrum: Strömbrytarrummet är beläget i mitten av ställverket, som kan utrustas med speciella vakuumbrytare eller SF6-brytare enligt kundens behov. Dess brytkapacitet kan möta normal kopplings- och filialnätsdrift och bryta elektrisk ström av kortslutningar etc. under speciella omständigheter. Vakuumbrytare är särskilt lämpliga för frekventa nätverkssystem. Strömbrytaren är utrustad med en fjädermanövermekanism med återstängningsfunktion, pålitlig verkan och lång livslängd.

● Kabelrum

Kabelfacket används huvudsakligen för anslutning av kablar, så att en- eller treledare kablar kan anslutas med de enklaste oskärmade kabelloggarna. Samtidigt finns det gott om plats för åskavledare, strömtransformatorer och nedre jordningsbrytare. Enligt standarddesignen har ställverksdörren ett observationsfönster och en säkerhetslåsanordning, och kabelrummets bottenplatta är utrustad med ett tätningslock och en kabelklämma med en konsol av lämplig storlek. Den främre dörrkarmen på kabelrummets bottenplatta kan tas bort för att underlätta kabelinstallationen.

● Manövermekanism, förreglingsmekanism och lågspänningskontrollrum Lågspänningskammaren med förregling fungerar även som kontrollpanel. Lågspänningsrummet är utrustat med en fjädermanövermekanism med lägesindikator och en mekanisk förregling. Den kan också utrustas med hjälpkontakter, utlösningsspolar, nödutlösningsmekanismer, kapacitiva strömförande displayenheter, nyckellås och elektriska manöverdon. Samtidigt lågspänningsrummet. Utrymmet kan även användas för att installera styrkretsar, inspelningsinstrument och skyddsreläer. Det 750 mm breda ställverket är utrustat med två identiska lågspänningsrum, som kan utrustas med fler tillbehör.


Teknisk parameter

Nej.

Artikel

enhet

Värde

1

Märkspänning

kV

12

2

Betygsatt frekvens

Hz

50

3

Märkström för huvudbussen/max. märkström från användning

A

630, 125

4

Nominell kort tid motstå huvudströmmen

krets och jordkrets

kA/S

20, 3

5

Nominell toppmotståndsström i huvudkretsen

och jordkrets

kA

50

6

Märkkortslutningsström för huvudkrets och jordkrets

kA

50

7

Belastningsbrytare full kapacitet bryttid

tid

100

8

Användning av brytström

kA

31,5, 40

9

Märk brytström med sluten ring

A

630

10

Märköverföringsström

A

1600

11

Mekaniskt liv

tid

2000

12

1 min strömfrekvens tål spänning (topp) fas-fas, fas-jord/isoleringsavstånd

kV

42, 48

13

Blixtimpuls tål spänning(topp)fas-fas fas-jord/isoleringsavstånd

kV

75, 85

14

1 min effektfrekvens tål spänning av sekundär krets

kV

2

15

Skyddsnivå


IP3X


Konturstorlek

Höjd H(mm)

Storlek

Tillämplig räckvidd

1400

Gäller för enkelledare

1600

Gäller för enkelledare

1800

Gäller treledarkabel


Bredd W(mm)

375

Inlopp och uttag

500


750


Djup D(mm)

918



Strukturdiagram

1. Manövermekanism

2. Belastningsbrytare

3. Skåpkropp

4. Instrumentrum

5. SF6 voltmeter

6. Högspänningsindikering

7. Säkring

8. Sänk jordningsbrytaren


Beställningsinstruktion

Vänligen ange vid beställning:

● Följande tekniska data ska tillhandahållas vid beställning;

● Huvudledningslösningsnummer, syfte och enkellinjesystemritning, märkspänning, märkström, märkström för kortslutning, layoutritning för distributionsrum och ritning av kopplingsskåp, etc.;

● Krav på ställverkets styr-, mät- och skyddsfunktioner, samt krav och scheman för andra lås- och automatiska anordningar; Modell, specifikationer och kvantitet av de viktigaste elektriska komponenterna i ställverket;

● När ställverket används under speciella miljöförhållanden bör det specificeras vid beställning;

● Övriga speciella krav måste förklaras och förhandlas i detalj skriftligen innan beställning.


Produktöversikt

Öka kapaciteten hos huvudtransformatorn och förbättra transformatorstationens strömförsörjningskapacitet.

Förbättra kraftöverföringskapaciteten för distributionsledningar och minska antalet distributionsledningar.

Öka strömförsörjningsradien för mellanspänningsledningar.

Förbättra strömförsörjningskvaliteten för medelspänningsnätet.

Minska strömförlusten i medelspänningsnätet.

Spara icke-järnhaltiga metaller och markresurser.


Modell och mening


Serviceskick

● Höjd: ≤1000m Omgivningstemperatur: maximal omgivningstemperatur +40 ℃, lägsta omgivningstemperatur -35 ℃, maximal daglig temperaturskillnad 25 ℃;

● Relativ luftfuktighet: daglig genomsnittlig relativ luftfuktighet ≤95%, månatlig genomsnittlig relativ luftfuktighet ≤90%;

● Seismisk intensitet: 8 grader;

Systemets nominella frekvens: 50HZ;

Årlig läckage av SF6: ≤0,1%;

Kapslingsskyddsklass: IP3X;

● Obs: när du beställer denna produkt utöver ovanstående villkor, vänligen rådfråga vårt företag.


Executive standard

● GB/T156 Standardspänningar

● GB 311.1 Isoleringskoordinering-Del 1:Definitioner, principer och regler;

● GB 38043,6kV~40,5kV Högspänningsväxelströmbrytare för märkspänning över 3,6kV och mindre än 40,5kV GB 3906 Metallkapslade växelströmställverk och styrdon för märkspänningar över 3,6 kV och upp till och med 40,5 kV;

● GB/T 11022 Vanliga specifikationer för standarder för högspänningsställverk och styrutrustning;

● GB/T 12 022 Svavelhexafiuorid för industriellt bruk;

● GB16926 Kombinationer av högspänningsväxelströmbrytare och säkringar;

● DL/T 404 inomhus AC högspänningsställverkspanel Helt metallsluten ringhuvudenhet


Teknisk parameter

Nej.

namn

Enhet

Ladda kopplingsskåp

Switch-säkring kombinationsskåp

1

Märkspänning

kV

24

2

Betygsatt frekvens

Hz

50

3

Märkström

A

630

125

4

Märklastbrytström

A

630

125

5

(3s)Nominell korttidsmotståndsström(effektiv)(3s)

kA

20

6

Nominell toppmotståndsström

kA

50

7

Sluten slinga brytström

A

630

8

Maximal överföringsström

A


31.5

9

Blivande kortslutningsbrytning säkringsström (effektiv)

kA


1400

10

2s kort tid motstår ström från jordningsbrytare

kA

20

11

Märkbara strömbryttider

Tid

≥100

12

Mekaniskt liv

Belastningsbrytare

≥2000

Jordningsbrytare

≥2000

13

Årlig läckagehastighet av SF6-gas

Årlig läckagehastighet av SF6-gas

%

≤0,1






14

Nominell korttidsströmstyrka motstår spänning (effektiv)

Över isoleringsavstånd

kV

64(79)

Brytarens öppningsavstånd

kV

64(79)

Fas till fas, fas till jord

kV

50(65)

nominell blixt-mpuls tål spänning (topp)

Över isoleringsavstånd

kV

110(145)

Brytarens öppningsavstånd

kV

110(145)

Fas till fas, fas till jord

kV

95(125)

15

Temperaturstegringsgräns

K

Enligt GB/T11022

16

Manövermekanism


Manuell, eller elektrisk plus manuell

17

Driftspänning

V

rekommenderas DC110, valfri DC24 eller DC48 AC220

18

Krypavstånd för isolerande delar i skåp

mm/kV

≥20(24kV)220(beräknat som per24kV)

19

Kapslingsskyddsklass


IP3X

20

Rensa luftavstånd från bar ledare (fas till jord och fas till fas)

mm

≥180

21

Märkkabelladdningsbrytström

A

25

22

Omkopplingsinduktansström av tomgångstransformator

A

0~15A

23

Asynkron öppning och stängning

Fröken

<5

24

Huvudkretsresistans (exklusive säkring)

<140

Obs: Märkströmmen för brytar-säkringskombinationen används för den kompletta kombinerade apparaten av lastbrytaren och den valda säkringen. Data utanför konsolerna hänvisar till neutralpunktsjordsystemet genom lågt motstånd, och data inuti konsolerna hänvisar till till neutralpunktens jordning eller ojordade system genom bågundertryckningsspole.


Helt metallsluten ringhuvudenhet

Konturstorlek


Dispositionsdiagram över inkommande (utgående) linjeskåp

Ändamål med kopplingsskåp

Skåpets bredd (mm)

Skåp djup (mm)

Skåpshöjd (mm)

Inkommande skåp

750

1020

1900

Utgående skåp

500

1020

1900

skåp

500

1020

1900

Buscouple skåp

500

1020

1900

Vice buss par skåp

500

1020

1900

Bussövergångsskåp

500

1020

1900

Mätning skåp

1120

1020

1900

Notera:

1. Det nominella djupet på kopplingsskåpet inkluderar alla ytterkanter av dörrpanelen (exklusive de konvexa elementen, lås, stift och de konvexa delarna av dörrpanelen)

2. Den nominella höjden på kopplingsskåpet, inklusive alla ytterkanter på huvudet (exklusive konvexa ringar)
