Som en ledande tillverkare baserad i Kina, introducerar Keeya stolt Armored Removable AC Metal-Enclosed Switchgear - en anpassningsbar lösning som kombinerar banbrytande teknik med prisvärdhet. På Keeya förstår vi vikten av skräddarsydda lösningar, och vårt engagemang för anpassning exemplifieras i designen av detta ställverk.
Keeya, en framstående tillverkare i Kina, introducerar stolt det bepansrade flyttbara AC Metal-Enclosed Switchgear - en mångsidig och anpassningsbar lösning designad för robust kraftdistribution. Som tillverkare lägger Keeya stor vikt vid anpassning för att möta våra kunders unika behov. Vårt engagemang för att tillhandahålla skräddarsydda lösningar matchas av vårt engagemang för överkomliga priser. Det bepansrade avtagbara AC-metallslutna ställverket återspeglar Keeyas löfte att leverera högkvalitativa produkter till ett lågt pris. Detta gör Keeya till ett pålitligt val för dem som söker både flexibilitet och kostnadseffektivitet i sina ställverkslösningar, vilket säkerställer pålitlig prestanda i olika applikationer.

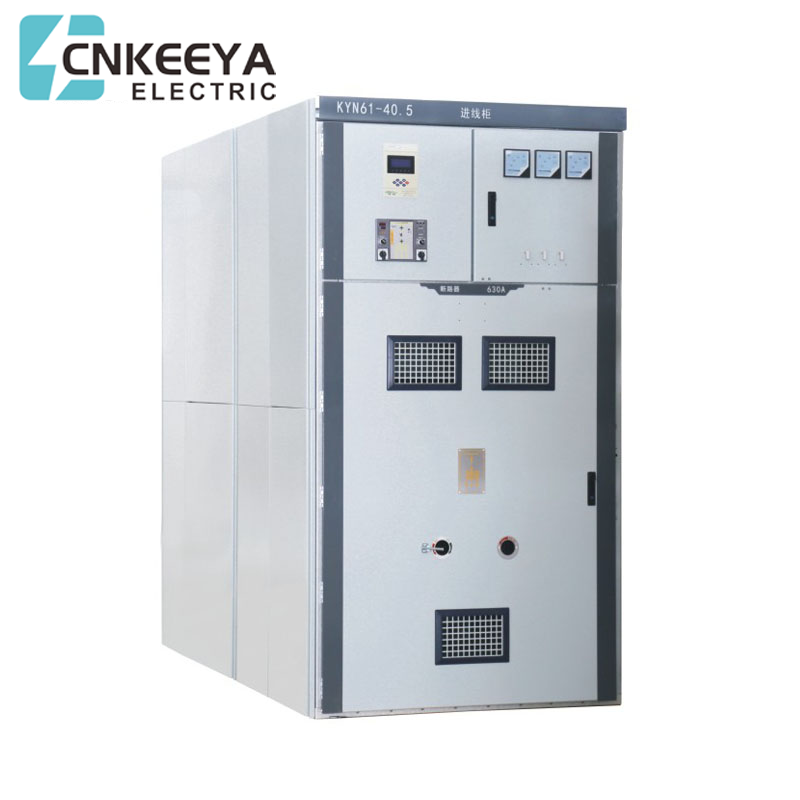

KYN61-40.5 (Z) bepansrade flyttbara AC metallslutna ställverk (hädanefter kallade ställverk) är en komplett uppsättning inomhuskraftdistributionsutrustning av AC 50Hz trefas med märkspänning på 40,5KV. Den används främst för kraftverk, transformatorstationer och industri- och gruvföretag för att ta emot och distribuera elektrisk energi för att kontrollera skydda och övervaka kretsen, och den kan också användas för frekventa driftplatser. Ställverket uppfyller standarderna GB3906-2006, GB/T11022-2011 och DL/T404 -2018
● Skåpets struktur antar den monterade typen, och strömbrytaren antar handkärrans Boor-typstruktur;
● Den är utrustad med en ny typ av sammansatt isolerad vakuumbrytare, och med egenskaperna för god utbytbarhet och enkel utbyte;
● En skruvmutter som trycker på mekanismen är installerad i handkärrans ram, som lätt kan flytta handkärran och förhindrar felaktig användning från att skada framdrivningsstrukturen;
● Alla operationer kan utföras när skåpdörren är stängd;
● Förreglingen mellan huvudströmbrytaren, vagnen och växelskåpsdörren använder obligatorisk mekanisk låsningsmetod för att uppfylla funktionen "Pve-förebyggande";
● Kabelrummet har gott om utrymme och kan ansluta flera kablar;
● Snabb jordningsbrytare används för att jorda och stänga kortslutning;
●Kåpans skyddsnivå är IP3X, och skyddsnivån är IP2X när dörren till vagnrummet är öppen;
● Produkten överensstämmer med GB3906-2006, DL/T404-2018 och hänvisar till den internationella IEC298-standarden.
● Omgivningstemperatur: övre gräns +40 ℃, och medelvärdet uppmätt inom 24 timmar överstiger inte 35 ℃, undre gräns -10 ℃;
● Höjd: högst 1000 m över havet;
● Relativ luftfuktighet: dagligt genomsnitt inte mer än 95 %, månadsmedelvärde inte mer än 90 %;
● Jordbävningsintensitet: inte mer än 8 grader;
● Vattenångtryck: dagligt medelvärde inte mer än 2,2 kPa och månadsmedelvärde inte mer än 1,8 kPa;
● Omgivande miljö: ingen före- eller explosionsrisk, ingen allvarlig förorening, ingen kemisk korrosion eller våldsamma vibrationer.
Huvudsaklig teknisk parameter för vakuumkopplingsskåp
| Nej. | Artikel | Enhet | Värde |
| 1 | Märkspänning | kV | 40.5 |
| 2 | Märkström | A | 1250 1600 2000 |
| 3 | Betygsatt frekvens | Hz | 50 |
| 4 | Bedömd kort tid tål ström | kA | 20 25 31,5 |
| 5 | Nominell toppmotståndsström | kA | 50 63 80 |
| 6 | Nominell effektfrekvens tål spänning | kV | 95/1 min |
| 7 | Nominell blixtimpuls tål spänning | kV | 185 |
| 8 | Märklig kortslutningstid | s | 4 |
| 9 | Skyddsnivå | kA | IP3X |
Huvudsaklig teknisk parameter för vakuumbrytare
| Nej. | Artikel | Enhet | Värde |
| 1 | Märkspänning | kV | 40.5 |
| 2 | Betygsatt frekvens | Hz | 50 |
| 3 | Nominell effektfrekvens tål spänning | kV | 95/1 min |
| 4 | Nominell blixtimpuls tål spänning | kV | 185 |
| 5 | Märkström | A | 1250 1600 2000 |
| 6 | Bedömd kort tid tål ström | kA | 20 25 31,5 |
| 7 | Nominell kortslutningsbrytström | kA | 20 25 31,5 |
| 8 | Nominell toppmotståndsström | kA | 50 63 80 |
| 9 | Märklig kortslutningstid | Fröken | 4 |
| 10 | Öppnings tid | Fröken | 30≤t≤60 |
| 11 | Stängningstid | Fröken | 50≤t≤60 |
| 12 | Märktid för kortslutningsbrytning | Tid | 20 |
| 13 | Mekaniskt liv | Tid | 10000 |
● Elrummets höjd:≥4500mm;
● Avstånd mellan baksidan av skåpet och väggen:≥1500mm;
● Fundamentramens planhet:≤ 1 mm/m²;
● Det inbäddade kanalstålet i fundamentet får inte överstiga 3 mm över marken;
● Den kan fästas på fundamentet genom bultning eller svetsning; Ställverk väger ca 1800 kg;
● Bredd på ställverksdriftskorridoren (enkel kolumn):≥3000mm, dubbelpelare (face to face)≥4000mm.
Vänligen ange vid beställning:
● Huvudkretslösningsnummer, syfte, enkellinjesystemschema, arrangemangsschema och distributionsrumslayoutdiagram;
● Schematisk kopplingsschema för hjälpkretsar, anslutningsschema;
● Typ, specifikationer och kvantitet av elektriska komponenter i ställverket;
● Krav på styr-, mät- och skyddsfunktioner för ställverk och andra lås- och automatiska anordningar;
● Om bussbrickanslutning behövs mellan ställverk eller inkommande ledningsskåp, ska data som nominell bärförmåga för bussbrickan, bussbrickans spann och höjd från mark tillhandahållas;
● När tillbehör och reservdelar behövs ska modell och kvantitet anges;
● Ställverk som används under speciella miljöförhållanden bör anges i detalj vid beställning.
