Keeya utmärker sig som en pålitlig leverantör inom prefabricerade boxtransformatorstationer. Keeya är känt för sitt engagemang för kvalitet och innovation och tillhandahåller banbrytande lösningar inom elektrisk infrastruktur. Keeyas expertis säkerställer att deras prefabricerade boxtransformatorstationer uppfyller de högsta standarderna, vilket ger en robust och pålitlig lösning för kraftdistributionsbehov.

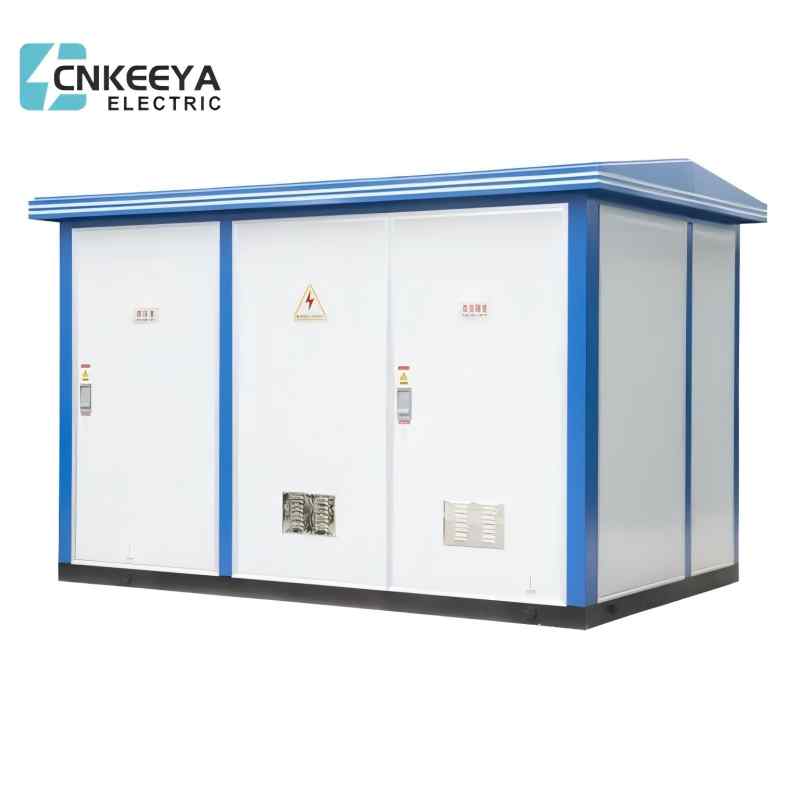

YB□-12/0.4 Prefabricerad Box Substation
Keeya är en välrenommerad leverantör av högkvalitativa prefabricerade boxtransformatorstationer, som erbjuder pålitliga och effektiva lösningar för olika behov av elektrisk infrastruktur. Denna produkt överensstämmer helt med standarden för GB17467 "Högspänning och lågspänning prefabricerad transformatorstation". Det är lämpligt för offentlig kraftdistribution i städer, eldistribution för gatulampor, industri- och gruvföretag, stadsbyggnader, bostadsområden, oljefält, bryggor, hotell, parker och byggarbetsplatser, etc. Det kan realisera ringnätverk eller terminalströmförsörjningsläge.
YB□-12/0,4 Prefabricerad Box Substation
● Höjd: ≤1000m;
● Omgivningstemperatur: -25°C~+40℃;
● Temperatur: Maximal månatlig medeltemperatur +30 ℃, högsta årliga medeltemperatur +20 ℃; e Relativ luftfuktighet:dagsmedelvärde inte mer än 95%, månadsmedelvärde inte mer än 90%;
● Stötsäker nivå: horisontell acceleration 0,4m/s², vertikal acceleration 0,15m/s²;
● Installationsplatsen har ingen allvarlig påverkan, ingen allvarlig förorening och kemisk korrosion, ingen ledande damm och explosionsrisk, vänligen förhandla med vårt företag för att lösa när den inte uppfyller kraven för normala driftsförhållanden.
● Transformatorstationen består av en högspänningskammare, en transformatorkammare och en lågspänningskammare. Det kan ordnas i 目-formad typ eller 品-formad typ
● Med terminal, ringnätverk eller dubbel strömförsörjningsläge; Den kan göras till en enkel eller dubbel transformator strömförsörjningslösning;
● Oljenedsänkt krafttransformator och krafttransformator av torr typ kan väljas;
● Lådan är utrustad med tillräckligt med naturliga ventiler och värmeisoleringsåtgärder, vilket kan säkerställa normal drift av all elektrisk utrustning (tvungen kylning kan användas om användarna behöver);
● Komplett "Pve prevention"-funktion, bekväm drift och underhåll, säker och pålitlig drift.
YB□-12/0.4 Prefabricerad Box Substation
● Transformatorstationen består av en högspänningskammare, en transformatorkammare och en lågspänningskammare. Den kan arrangeras i 目-formad typ eller 品-formad typ. Med terminal, ringnät eller dubbel strömförsörjningsläge; Den kan göras till en enkel eller dubbel transformatorströmförsörjningslösning;
● Oljenedsänkt krafttransformator och krafttransformator av torr typ kan väljas;
● Lådan är utrustad med tillräckligt med naturliga ventiler och värmeisoleringsåtgärder, vilket kan säkerställa normal drift av alla elektrisk utrustning (tvångskylning kan användas om användarna behöver);
● Komplett "fem förebyggande" funktion, bekväm drift och underhåll, säker och pålitlig drift;
● Kapslingen är gjord av rostfritt stål, aluminiumlegering, kallvalsad plåt, färgstålkompositplåt, icke-metall eller en kombination av två. Den är anti-aging, Bame-hämmande, anti-korrosion, vattentät, dammtät och anpassningsbar till långvariga utomhusbruksförhållanden. Liten storlek, lätt, vackert utseende och miljökoordinering;
● När SF6-lastomkopplarskåp används, är den totala storleken på lådan liten, vilket är mer lämpligt för samhällsbyggnad och renovering av gatlyktor;
● Högspänningsringhuvudenhet kan utrustas med nätverksautomationsterminal (RTU) för att realisera tillförlitlig detektering av kortslutning och enfas jordningsfel. Den har "fyra fjärr"-funktion, vilket är bekvämt för automatisk uppgradering av distributionsnätet.
|
|
Artikel |
Enhet |
Parameter |
||
|
HV-enhet |
Betygsatt frekvens |
HZ |
50 |
||
|
Märkspänning |
KV |
6 |
10 |
35 |
|
|
Max.driftspänning |
KV |
6.9 |
11.5 |
40.5 |
|
|
Märkström |
A |
400, 630 |
|||
|
Överför ström |
A |
870 |
|||
|
Kraft frekvens tål spänning fas-earth, fas-fas/isolering distans |
KV |
42/48 |
|||
|
Blixt impulsmotståndsspänning fas-earth, fas-fas/isolering distans |
KV |
75/85 |
|||
|
Klassificerad kortslutningsbrytning ström (strömbegränsande säkring) |
DE |
31.5 |
|||
|
Transformatorenhet |
Märkspänning |
KV |
6, 10, 35 |
||
|
Nominell kapacitet |
KVA |
10-1250 |
|||
|
Tappningsområde |
% |
±2×2,5 %、±5 % |
|||
|
Anslutningsgrupp |
|
Yyn0, Dyn11 |
|||
|
Impedansspänning |
% |
4、4.5、6、8 |
|||
|
LV enhet |
Märkspänning |
V |
220, 380, 690, 800 |
||
|
Märkström för huvudkretsen |
A |
50-4000 |
|||
|
Grenström |
A |
5-800 |
|||
|
Inhägnad |
Skyddsnivå (vanlig produkt) |
|
HV-rum IP33; Transformatorrum IP23; LV rum IP33 |
||
|
Ljudnivå |
dB |
≤50 |
|||
YB□-12/0.4 Prefabricerad Box Substation
1. Tak
2. Slutare
3. Extern typ av mätbox
4. Lyftring
5. Chassi av kanalstål
6. Dörr
7. Tegel, muryta imiterad tegel
8. Betongfundament
9. Basventil
Användare måste ange följande information vid beställning:
● Krav på modell, kapacitet, kvantitet, färg och storlek samt kapsling material; Modell, prestanda, anslutningsgrupp, tappområde och impedanskrav för transformator;
● Hög- och lågspänningssidans primärledningslösning, komponentmodell, specifikationer och krav; Transformatorolja (#25,#45, olja med hög antändningspunkt) NätverkskonPgurationskrav för intelligent energihanteringsnätverk eller fastighetsförvaltning för boxtransformatorstation;
● Servicemiljökrav.
