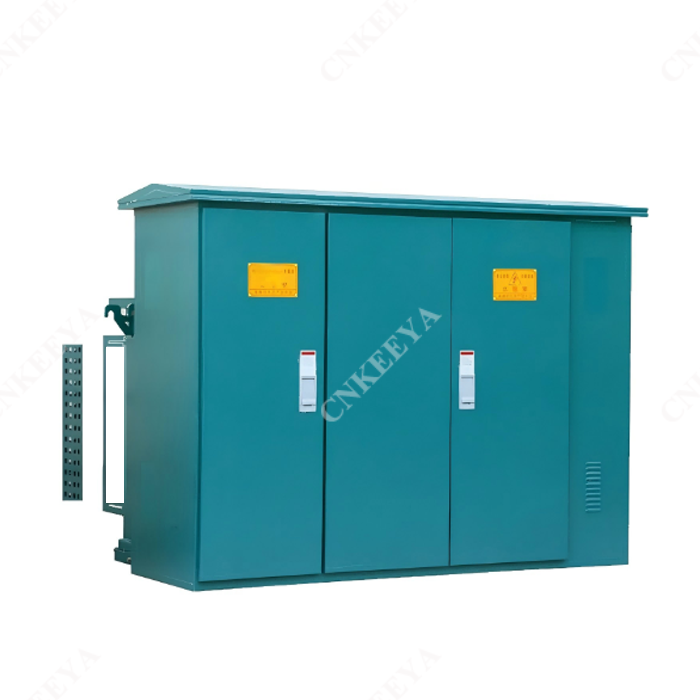

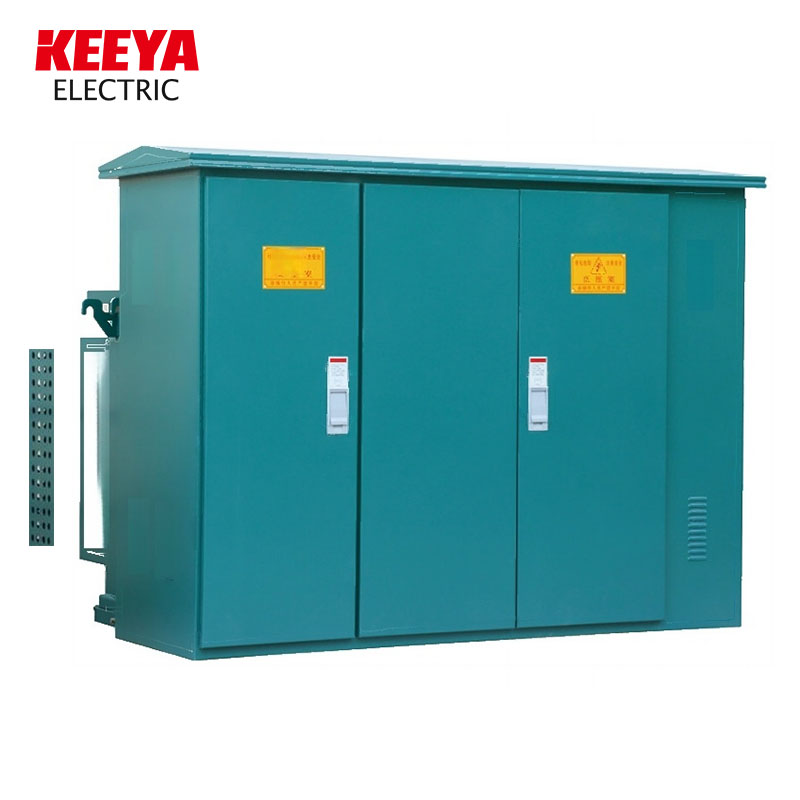

Prefabriceringsstation av amerikansk typ

Keeya, en känd fabrik och pålitlig leverantör, specialiserar sig på produktion av banbrytande amerikansk prefabriceringstransformatorstationer. Med ett engagemang för innovation och precisionsteknik, utmärker vår fabrik sig i att tillverka dessa avancerade transformatorstationer utformade för att möta de växande behoven inom den elektriska infrastrukturindustrin.

Skicka förfrågan

Produktbeskrivning

Som dedikerade leverantörer prioriterar Keeya kvalitet och efterlevnad av industristandarder, och erbjuder toppmoderna lösningar för att förbättra energidistributionssystem. Med vår nya serie av prefabricerade transformatorstationer av amerikansk typ fortsätter Keeya att sätta riktmärket för tillförlitlighet, effektivitet och modern teknik. Välj Keeya som din leverantör för det senaste inom elstationer och upplev framtiden för effektiv och avancerad kraftdistribution.

ZGS11-12-serien American Type Prefabrication Substation (amerikansk typ) Med liten volym, enkel installation och underhåll, lågt ljud, låg förlust, stöldskydd, överbelastningskapacitet, fullt skydd och andra egenskaper. Den är lämplig för nya bostadsområden, gröna bälten, parker, stationer, hotell, byggarbetsplatser, flygplatser och andra platser.

ZGS11-12-serien Prefabrication understation av amerikansk typ (amerikansk typ), lämplig för 10kV ringnätverksströmförsörjning, dubbel strömförsörjning eller terminalströmförsörjningssystem, används som transformatorstation, mätning, kompensationskontroll och skyddsanordning. Denna produkt överensstämmer med följande standarder: GB/T17467-2020 "Högspänning/lågspänning prefabricerade transformatorstationer" och DL/T537-2018 "6-35kV Box Substation Beställningstekniska villkor".

Serviceskick

● Höjd: inte mer än 1000m;

● Omgivningstemperatur: -35℃~+40℃;

● Relativ luftfuktighet: dagligt genomsnitt inte mer än 95 %, månadsmedelvärde inte mer än 90 %;

● Installationsplats: ingen brand, explosionsrisk eller kemisk frätande gas och välventilerad, marksänkningsvinkeln är inte mer än 3°.

Teknisk parameter

Prefabricerad transformatorstation teknisk parametertabell

Nej.	Artikel	Enhet	Teknisk parameter
1	Märkspänning	kV	12/0,4 (HV/LV)
2	Max.driftspänning	kV	12(HV slde)
3	Betygsatt frekvens	Hz	50
4	Nominell kapacitet	kVA	50-1600
5	1 min effektfrekvens tål spänning	kV	35
6	Blixtimpulsspänning	kV	75
7	Kylningskod		Oljenedsänkt självkyld
8	Hög spänning backup säkring brytström	kA	50
9	Plug-in säkringsbrytström	kA	2.5
10	Omgivningstemperatur	℃	-35~+40
11	Tillåten temperatur rsie av spolen	℃	65
12	No-load spänningsreglering		±5 % eller ±2×2,5 %
13	Ljudnivå	db	50
14	Skyddsnivå		P43

ZGS11-12 Prefabricerad Subsation (amerikansk typ)

Konstruktionsritning för transformatorstationskabel in- och utlopp

Tekniska krav:

1. Se den faktiska storleken på kombinationen:

2. Betongplattformens yta ska vara ßat, och den kombinerade transformatorstationen ska fästas på plattformen genom tryckplåtsfixering;

3. Formen på jordstången och kabelfästet kan bestämmas enligt den faktiska situationen;

4. Kabelfästram och jordstång ska vara inbäddade;

5. Placeringen av inlopps- och utloppskabelhålet bestäms enligt den specifika situationen;

6. Det måste finnas ett mellanrum på minst 1,5 m på framsidan av strömbrytaren efter installationen för att underlätta driften.

7. Jordningsnät kan vara tillverkat av 12 galvaniserat rundstål eller 40×4 galvaniserat ßat koppar, jordningsmotstånd bör uppfylla kraven från kraftavdelningen.
