Kabelfördelning

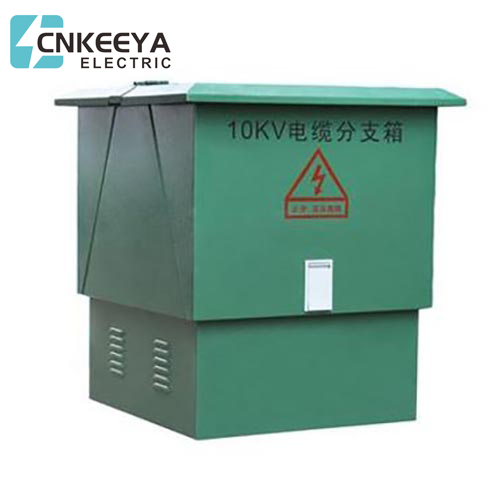

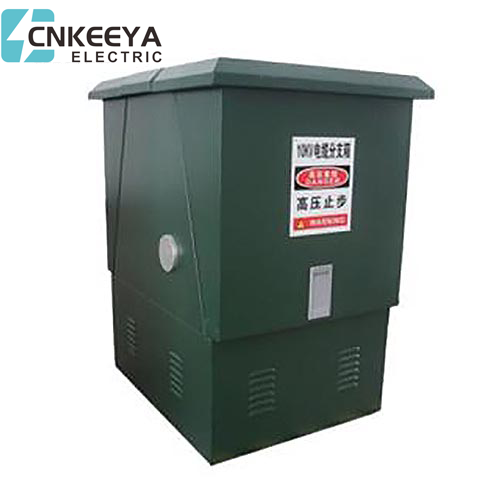

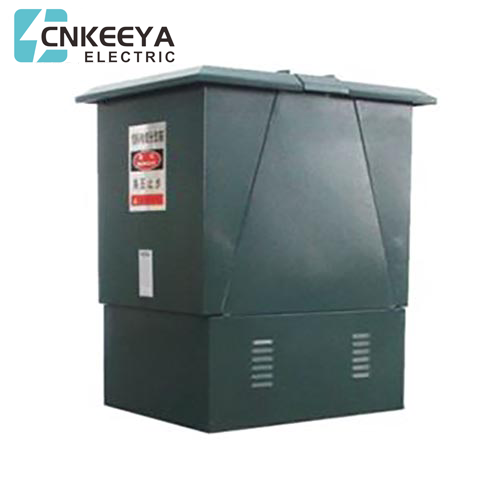

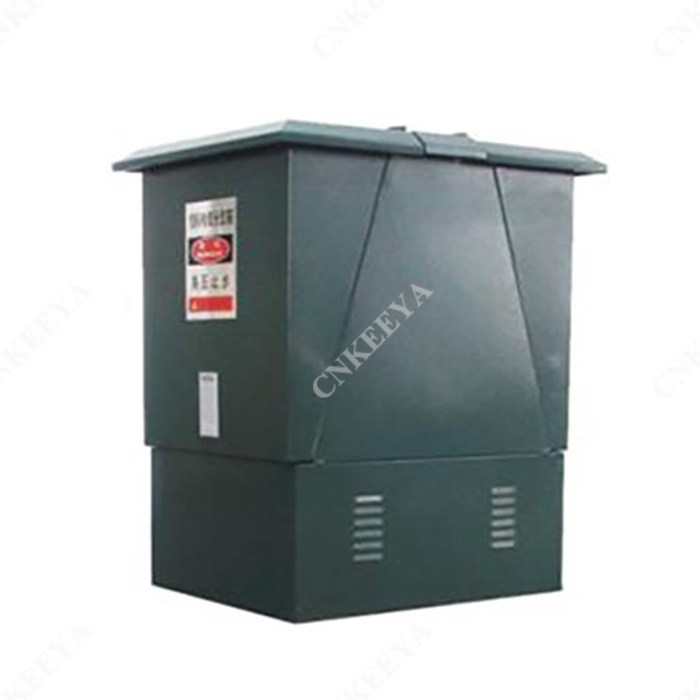

DFW -seriens kabelfördelningslåda är utformad för utomhusbruk och har en helt förseglad struktur, vilket uppnår en imponerande IP33 -skyddsgradering. Kabelfoget är konstruerat med rostfritt stål av hög kvalitet och säkerställer hållbarhet, medan den yttre formen är utformad från robust 2mm rostfritt stålplatta.

Internt är lådan uppdelad i ett bussrum och kabellbink vid kabellagerstaket. Bussrummet, inneslutet av 2 mm tjock stålplatta, är ett förseglat fack. Kabelfästet är placerat vid den övre delen av bussrummet och stöder bussningen, som säkert förankrar kabelleden. Interfasavståndet mellan kabelfogarna är exakt inställt på 180 mm.

När det gäller arrestertypen är arresteraren strategiskt placerad vid kabelanslutningen. Dessutom är bussrummet utrustat med både kortslutningsindikatorer och levande skärmar. Alla levande komponenter inom bussrummet genomgår noggrann behandling med silikongummisolering för största säkerhet.

Beläget i den nedre delen av bussrummet fungerar kabellagret som ledningen för kabelinmatning och utgång. Här tillhandahålls kabelfixeringsklämmor och jordningsterminaler för säker installation.

Här är funktionerna och funktionerna i kabelfördelningsrutan:

1. Säkerställer personlig säkerhet med fullständig isolering och tätning.

2. Specifikt utformat för utomhusbruk, vilket ger utmärkt skydd mot damm, fukt, översvämningar, korrosion och miljöutmaningar.

3. Erbjuder flexibla kombinationer, tillmötesgående två till sex inkommande och utgående linjer för att tillgodose olika ledningsbehov.

4. Har en kompakt, estetiskt tilltalande design med ett litet fotavtryck, vilket säkerställer enkel installation och underhållsfri drift.

5. Utrustad med en laddningsbar skärm för bekväm övervakning.

6. Kan integrera en kortslutningsindikator för ökade säkerhetsåtgärder.

7. Valfritt utrustat med en blixt arrester för förbättrad skydd mot överspänningar.

Användningen av kabelfördelningsrutan:

Huvudteknisk parameter:
