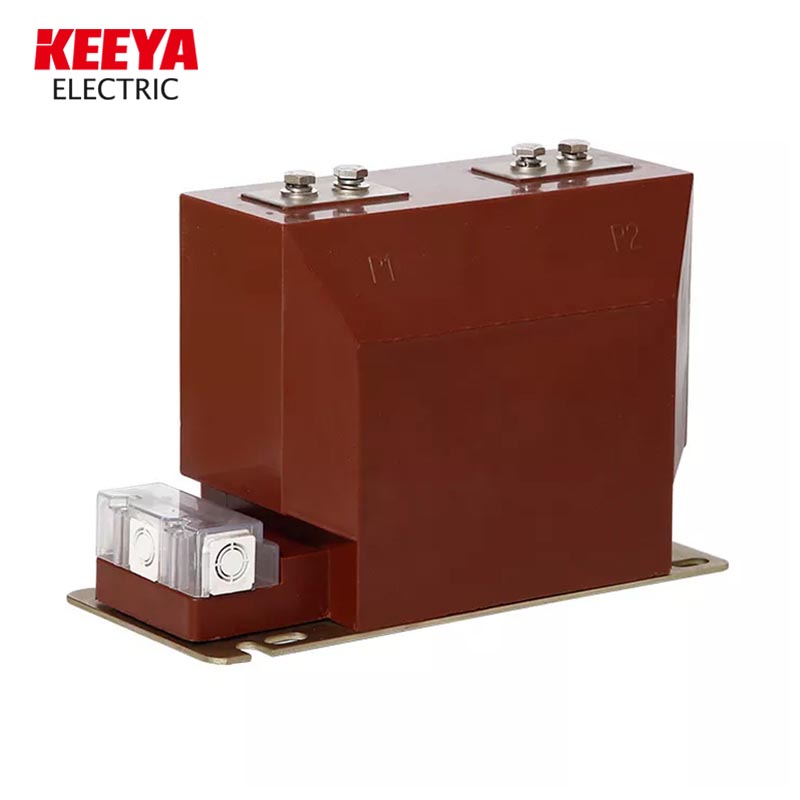

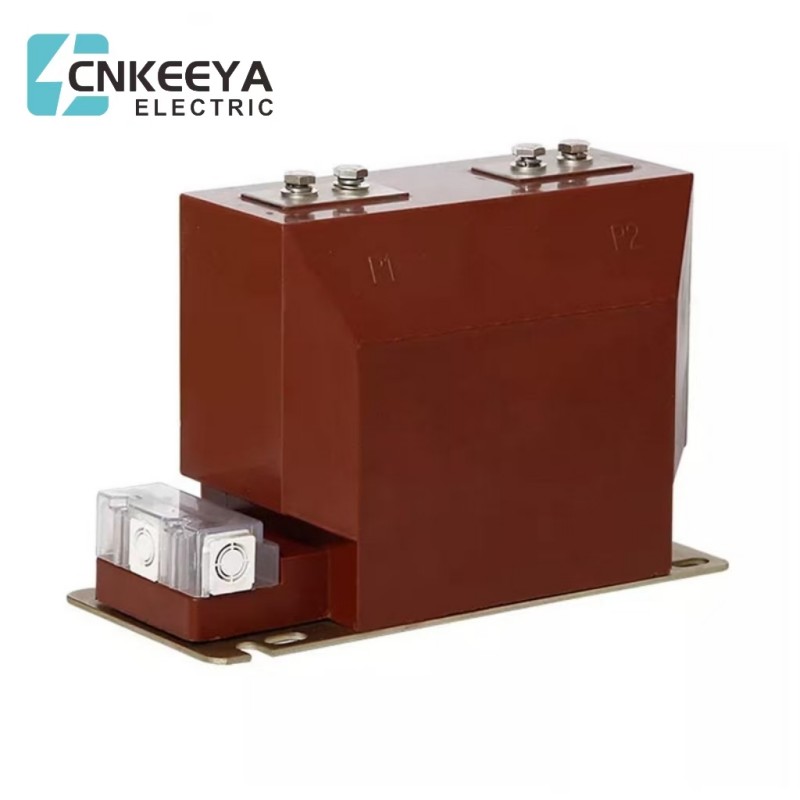

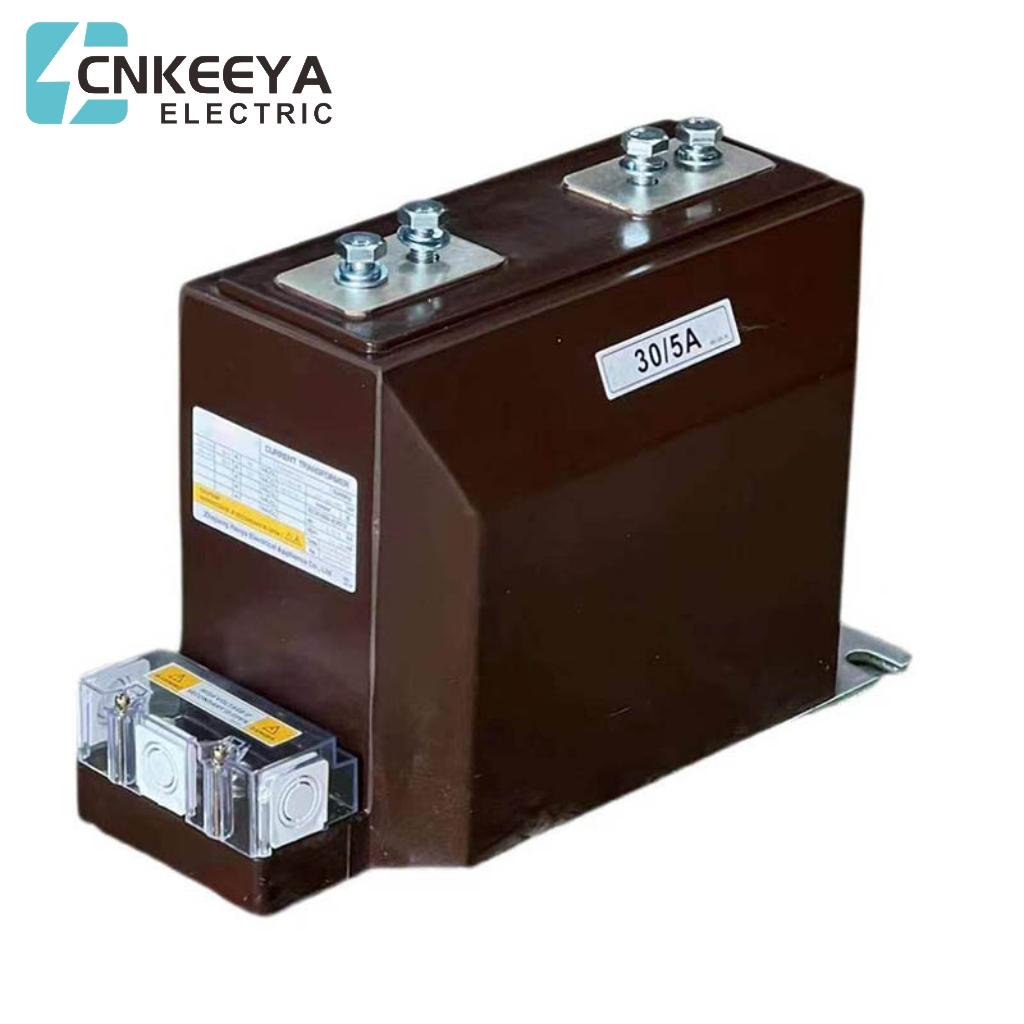

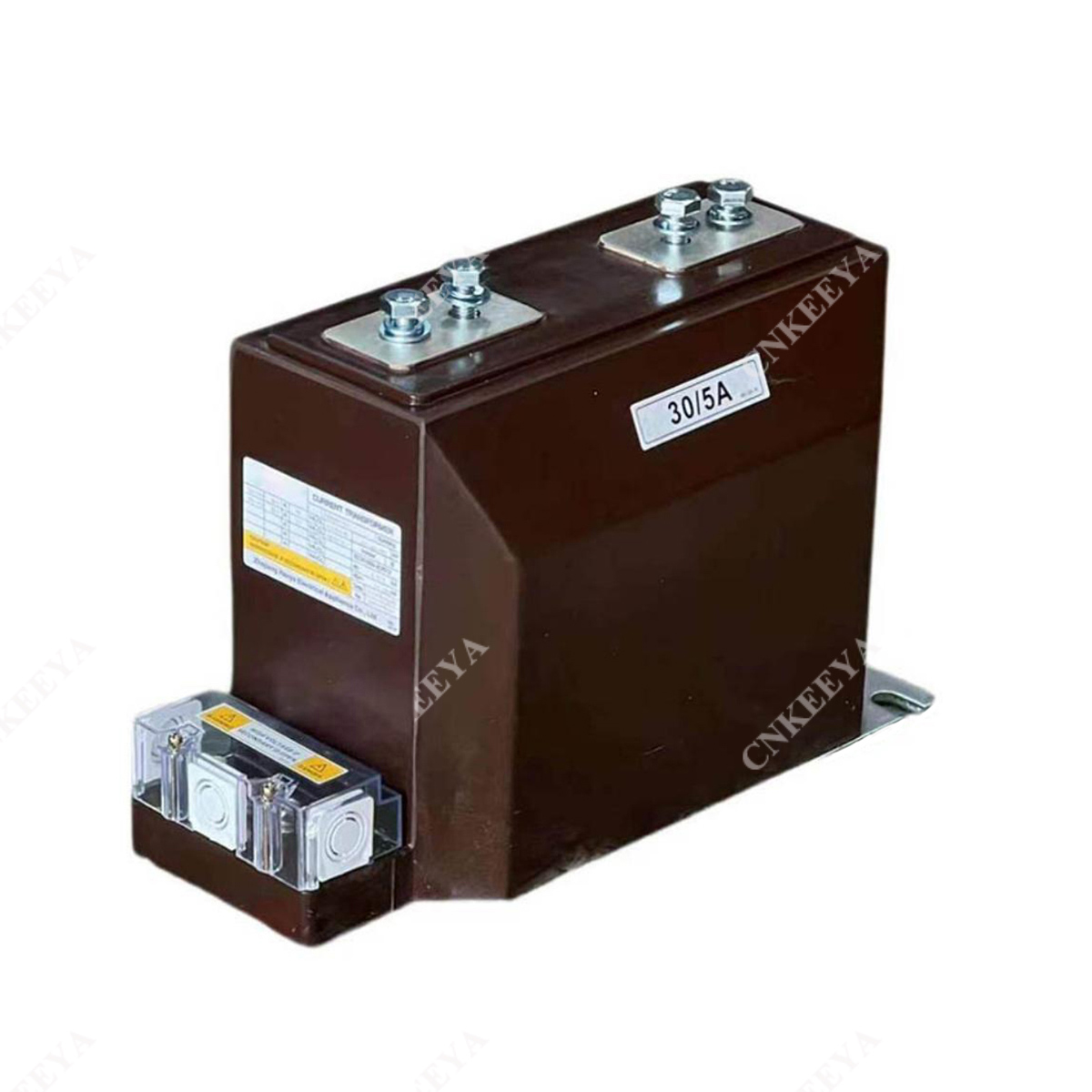

LZZBJ9-12 Current Transformer är en gjutningstyp 10KV-12KV strömtransformator, som tillhör pelar-typen torrtypströmtransformator. Den är lämplig för inomhusinstallation och kan användas som en mät- och mätning av strömtransformator. Denna webbsida introducerar huvudsakligen transformationsförhållandet, kopplingsschema, parametrar, förstoring och modell betydelse för LzzBJ9-12 strömtransformator. Det nuvarande förhållandet (transformationsförhållande) är: 5-50/5, 1; 75-200/5, 1; 300-600/5, 1; 800-2500/5, 1; Noggrannhetsnivå: 0,2 (s), 0,5, 10p15; Arbetsspänningen är 12kV;
LZZBJ9-12 Aktuell transformator är en epoxiharts av pelare-typen som är isolerad inomhus fullt skick, lämplig för ström- och energimätning och reläskydd i mittmonterade switchgear eller andra typer av switchgear, i kraftsystem med nominell frekvens på 50Hz och nominell spänning på 10KV och nedan. Denna typ av strömtransformator är en helt sluten pelarstruktur gjuten med epoxiharts, som är resistent mot förorening och fukt. Dra åt skruven en gång under installationen för att säkerställa tillförlitlig kontakt.
Liksom alla transformatorer har en strömtransformator en primär lindning, kärna och sekundär lindning, även om vissa transformatorer (inklusive strömtransformatorer) använder en luftkärna. I princip är den enda skillnaden mellan strömtransformatorer och spänningstransformatorer (vanlig typ) att den förstnämnda drivs av en "konstant" ström, medan den senare drivs av en "konstant" spänning, där "konstant" har strikt kretsteoretisk betydelse.
Ledningsmetoden för den nuvarande transformatorn bestäms enligt driftskraven för den last den är ansluten till. De mest använda ledningsmetoderna är enfas, trefasstjärna och ofullständig stjärna.
Första bokstaven: L - Aktuell transformator
Andra bokstaven: a - vägg genom stil; Z-pelar typ; M - Type Busbar; D - enkel vändning genom typ; V-inverterad struktur; J-zero-sekvens
Används för jordningsdetektering; W - anti -föroreningar; R-winding exponerad typ
Tredje bokstaven: Z - Epoxy harts gjutningstyp; C - keramisk isolering; Q - gasisoleringsmedium; W - Tillägnad mikrodatorskydd
Fjärde bokstaven: B - med skyddsnivå; C - differentiellt skydd; D-d-nivå; Q-förstärkta typ; J-förstärkt ZG
Femte siffran: spänningsnivå, produktserienummer
