Varför blir en 24kV solid isolerad ringhuvudenhet det föredragna valet för modern kraftdistribution

Allt eftersom kraftdistributionsnäten fortsätter att utvecklas mot högre säkerhet, lägre underhåll och större miljömässig hållbarhet24kV Solid Isolerad Ring Huvudenhethar blivit en allt populärare lösning för energibolag, projekt för förnybar energi, industrianläggningar och kommersiella byggnader. I den här artikeln förklarar vi hur detta innovativa ställverk skiljer sig från konventionella gasisolerade system, utforskar dess arbetsprinciper, tekniska fördelar, tillämpningsscenarier och inköpsöverväganden, och visar varförCNKEEYAtillhandahåller pålitliga distributionslösningar för mellanspänning för kunder över hela världen.

Innehåll

• Introduktion
• Vad är en 24kV solid isolerad ringhuvudenhet?
• Stora fördelar med solida isolerade RMU:er
• Hur fungerar det?
• Fortsätt läsa

Introduktion

Efterfrågan på säkrare och grönare elektrisk infrastruktur har påskyndat antagandet av24kV Solid Isolerad Ring Huvudenhetöver moderna distributionsnät. Som en erfaren tillverkare av mellanspänningsutrustning,CNKEEYAlevererar avancerade solida isolerade ställverkslösningar utformade för att förbättra driftsäkerheten och samtidigt minska miljöpåverkan. Jämfört med traditionell SF₆ gasisolerad utrustning erbjuder solid isolerad teknik ökad säkerhet, förenklat underhåll och utmärkta långsiktiga prestanda, vilket gör den till ett idealiskt val för kraftverk, industrianläggningar, stationer för förnybar energi, flygplatser, järnvägstransitsystem och smarta stadsprojekt.

Oavsett om ett projekt innebär att uppgradera ett åldrande elnät eller bygga ett helt nytt eldistributionssystem, påverkar valet av lämplig ringhuvudenhet direkt drifteffektiviteten, underhållskostnaderna, utrustningens livslängd och nätverkets tillförlitlighet. Att förstå de tekniska egenskaperna hos solida isolerade ställverk gör det möjligt för ingenjörer och inköpschefer att fatta välgrundade investeringsbeslut.

Vad är en 24kV solid isolerad ringhuvudenhet?

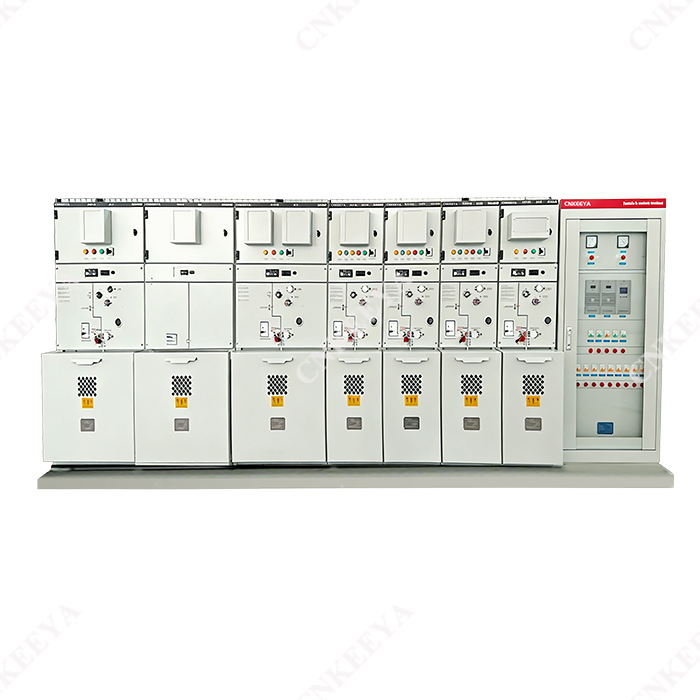

A 24kV Solid Isolerad Ring Huvudenhet(RMU) är ett kompakt mellanspänningsställverk designat för sekundära kraftdistributionsnätverk som arbetar upp till 24 kilovolt. Istället för att förlita sig på SF₆-gas som primärt isoleringsmedium, använder den avancerade solida dielektriska material för att isolera strömförsörjda komponenter på ett säkert sätt.

RMU integrerar flera funktionella enheter i ett kompakt hölje, inklusive:

• Lastbrytare
• Strömbrytare
• Vakuumbrytare
• Jordningsbrytare
• Samlingsskenor
• Skyddsreläer
• Kabelanslutningsfack

Eftersom alla strömförsedda ledare är inkapslade i högpresterande solida isoleringsmaterial, blir utrustningen mycket motståndskraftig mot damm, fukt, kondens, föroreningar och yttre miljöpåverkan. Denna konstruktion förbättrar avsevärt driftsstabiliteten även under krävande installationsförhållanden.

Till skillnad från konventionella luftisolerade ställverk kräver solid isolerade RMU mycket mindre installationsutrymme samtidigt som de erbjuder högre driftsäkerhet. Jämfört med SF₆-gasisolerade system eliminerar de risker för läckage av växthusgaser och förenklar efterlevnaden av miljön under hela utrustningens livscykel.

Stora fördelar med solida isolerade RMU:er

Ett växande antal energiföretag och industriella användare ersätter traditionella ställverk med solida isolerade alternativ på grund av flera övertygande fördelar.

1. Miljövänlig design

En av de viktigaste fördelarna är elimineringen av svavelhexafluorid (SF₆), en växthusgas med extremt hög global uppvärmningspotential. Genom att ersätta gasisolering med fasta dielektriska material stödjer utrustningen hållbar kraftinfrastruktur och hjälper organisationer att möta allt strängare miljöbestämmelser.

2. Högre driftsäkerhet

Solid isolering kapslar helt in strömförande ledare, vilket minimerar risken för oavsiktlig kontakt, överslag eller isoleringsfel. Operatörer drar nytta av förbättrad personlig säkerhet under växlings- och underhållsoperationer.

3. Utmärkt motståndskraft mot tuffa miljöer

Solida isolerade RMU:er upprätthåller utmärkt elektrisk prestanda på platser som utsätts för:

• Hög luftfuktighet
• Saltspray
• Kraftiga industriella föroreningar
• Damm ansamling
• Hög höjd
• Frekventa temperaturfluktuationer

Denna miljöanpassningsförmåga minskar avsevärt oväntade avbrott orsakade av isoleringsförsämring.

4. Kompakt installationsfotavtryck

Stadstransformatorstationer, underjordiska distributionsrum, kommersiella byggnader och stationer för förnybar energi har ofta begränsat installationsutrymme. Den kompakta strukturella designen gör det möjligt för ingenjörer att maximera den tillgängliga golvytan samtidigt som säkra driftsavstånd bibehålls.

5. Minskade underhållskrav

Eftersom det inte finns någon gastrycksövervakning, läckageinspektion eller gaspåfyllning, blir underhållet avsevärt enklare. Detta leder till lägre livscykelkostnader och minskad stilleståndstid under utrustningens livslängd.

Hur fungerar en 24kV solid isolerad ringhuvudenhet?

Även om isoleringstekniken skiljer sig från konventionell gasisolerad utrustning, är driftsprincipen fortfarande bekant för medelspänningsingenjörer.

Inkommande elektrisk kraft kommer in i RMU genom inkommande matare innan den når det interna samlingsskensystemet. Beroende på nätverkets driftsförhållanden riktar växlingsenheter elektrisk energi mot utgående matare medan skyddsenheter kontinuerligt övervakar kretsförhållandena.

Om onormala situationer som överbelastningar, kortslutningar eller jordfel uppstår, aktiverar skyddsreläer omedelbart vakuumbrytaren, isolerar den felaktiga sektionen och minimerar serviceavbrott till opåverkade delar av distributionsnätet.

Solid dielektrisk isolering omger permanent strömförande ledare, vilket säkerställer elektrisk isolering utan att förlita sig på trycksatt isoleringsgas. Resultatet är stabil dielektrisk prestanda, utmärkt isoleringspålitlighet och minimalt underhåll under hela utrustningens livslängd.

Dessutom kan moderna intelligenta RMU:er integrera digitala övervakningssystem som kan samla in driftdata i realtid, möjliggöra förutsägande underhållsstrategier och stödja utvecklingen av smarta nätinfrastruktur.

Teknisk strukturjämförelse av 24kV solid isolerad RMU vs traditionella system

Att förstå de strukturella skillnaderna mellan isoleringstekniker hjälper ingenjörer att välja rätt lösning för specifika distributionsscenarier. De24kV Solid Isolerad Ring Huvudenheterbjuder ett fundamentalt annorlunda tillvägagångssätt jämfört med luftisolerade och SF₆ gasisolerade system.

Kärnkomponenter i Solid Isolated RMU

En högpresterande RMU är byggd av flera integrerade funktionsmoduler, var och en designad för tillförlitlighet och driftsäkerhet.

Vakuumbrytare

Vakuumbrytaren är ansvarig för att avbryta felströmmar och säkerställer ljusbågssläckning i en förseglad miljö, vilket ger stabil och pålitlig kopplingsprestanda även under hög belastning.

Belastningsbrytare

Denna komponent möjliggör säker omkoppling av normala belastningsströmmar, vilket gör det möjligt för operatörer att omkonfigurera distributionsnätverk utan att avbryta försörjningsstabiliteten.

Matarskyddssystem

Avancerade skyddsreläer upptäcker onormala elektriska tillstånd som överström, kortslutningar och jordfel, vilket utlöser omedelbar isolering av berörda kretsar.

Samlingsskena montering

Det interna samlingsskensystemet fördelar elektrisk energi över flera utgående matare samtidigt som konduktivitet och minimal energiförlust bibehålls.

Prestandafördelar i verkliga applikationer

I praktiska installationsscenarier visar solida isolerade RMU:er betydande fördelar när det gäller tillförlitlighet och livscykelkostnadseffektivitet.

• Minskad avbrottsfrekvens i stadsdistributionsnät
• Stabil drift i kustnära miljöer och miljöer med hög luftfuktighet
• Lägre livscykelunderhållskostnader för kraftverk
• Förbättrad säkerhet för operatörer i slutna transformatorstationer
• Högre systemtillförlitlighet vid integration av förnybar energi

Till exempel i sol- och vindkraftverk, där miljöexponeringen är allvarlig och underhållstillgången är begränsad, ger solid isolerad teknik en stabil och underhållsfri kopplingslösning som säkerställer ett oavbrutet kraftflöde till nätet.

Viktiga tekniska designfunktioner

Moderna RMU utvecklade av tillverkare somCNKEEYAinförliva avancerade tekniska principer för att säkerställa överlägsen prestanda och långvarig hållbarhet.

• Helt förseglad isoleringsstruktur som förhindrar extern kontaminering
• Modulär design för flexibel systemexpansion
• Integrerade skydds- och automationssystem
• Hög dielektrisk hållfasthet kompositmaterial
• Bågbeständig konstruktion för ökad förarsäkerhet

Dessa egenskaper säkerställer tillsammans stabil drift i komplexa distributionsmiljöer, vilket gör utrustningen lämplig för både urbana och industriella applikationer.

Typiska tillämpningar av 24kV solid isolerad ringhuvudenhet

De24kV Solid Isolerad Ring Huvudenhetanvänds i stor utsträckning i flera branscher på grund av dess kompakta design, höga säkerhetsnivå och starka miljöanpassningsförmåga. Tillverkare som t.exCNKEEYAdesigna dessa system för att möta kraven från moderna intelligenta kraftdistributionsnätverk.

• Urbana kraftdistributionsnät:Säkerställer tillförlitlig elförsörjning i tätbefolkade städer där utrymmet är begränsat.
• Industrianläggningar:Ger stabil kraftdistribution för tillverkningsanläggningar, kemiska fabriker och tunga industrizoner.
• Anläggningar för förnybar energi:Idealisk för solenergiparker och vindkraftverk som kräver ställverk med lågt underhåll.
• Transportinfrastruktur:Används på flygplatser, tunnelbanesystem, järnvägar och tunnlar för säker och stabil effektkontroll.
• Kommersiella byggnader:Stöder köpcentra, sjukhus, datacenter och höghus med kontinuerligt strömbehov.
• Smart Grid-projekt:Integreras med digitala övervakningssystem för intelligent energihantering.

Installation och drift bästa praxis

För att säkerställa långsiktig tillförlitlighet och säker drift av ett solidt isolerat RMU-system måste korrekta installations- och driftsprocedurer följas.

1. Korrekt förberedelse av platsen

Installationsmiljön ska vara ren, torr och fri från frätande gaser. Även om solid isolering är mycket motståndskraftig mot föroreningar, förbättrar korrekta installationsförhållanden den långsiktiga prestandan.

2. Korrekt kabelavslutning

Kabeltillbehör av hög kvalitet måste användas för att säkerställa stabila elektriska anslutningar och minimera risker för partiell urladdning.

3. Rutininspektionsstrategi

Även om underhållskraven är minimala, rekommenderas periodisk inspektion av mekanisk drift, skyddssystem och externa kapslingar.

4. Elektrisk provning före driftsättning

Innan systemet aktiveras måste isolationsmotståndstester, funktionskopplingstester och verifiering av reläskyddet slutföras.

5. Miljöövervakning

I kritiska installationer som datacenter eller industrianläggningar hjälper temperatur- och luftfuktighetsövervakning till att upprätthålla optimala driftsförhållanden.

Urvalsguide för köpare och ingenjörer

Att välja rätt24kV Solid Isolerad Ring Huvudenhetkräver noggrann utvärdering av systemkrav och miljöförhållanden.

• Märkspänning och strömkrav
• Kortslutningsbrytande kapacitet
• Antal utgående matare
• Miljöförhållanden (fuktighet, föroreningsnivå, höjd)
• Tillgänglighet för installation
• Integration med smarta elnät eller automationssystem

Att arbeta med en pålitlig tillverkare som t.exCNKEEYAsäkerställer att den valda lösningen uppfyller både tekniska specifikationer och långsiktiga driftförväntningar.

Varför Solid Isolated Technology är framtiden

Den globala energisektorn övergår snabbt till en säkrare, grönare och mer intelligent infrastruktur. Solid isolerad ställverksteknik passar perfekt in i denna transformation.

Till skillnad från SF₆-baserade system eliminerar det problem med växthusgaser samtidigt som det förbättrar förarens säkerhet och minskar underhållskostnaderna under hela livscykeln. När utvecklingen av smarta nät accelererar fortsätter efterfrågan på kompakta, digitalt kompatibla ställverk att öka.

Detta positionerar24kV Solid Isolerad Ring Huvudenhetsom en framtidsklar lösning för moderna eldistributionsnät över hela världen.

Vanliga frågor (FAQ)

Vad används en 24kV Solid Isolated Ring Main Unit till?

Det används i mellanspänningssystem för kraftdistribution för att kontrollera, skydda och isolera elektriska kretsar i stadsnät, industrianläggningar och projekt för förnybar energi.

Hur skiljer sig solid isolering från SF₆-gasisolering?

Solid isolering använder epoxi eller kompositmaterial för att isolera ledare, medan SF₆-system är beroende av trycksatt gas. Solid isolering eliminerar utsläpp av växthusgaser och minskar underhållskraven.

Är en solid isolerad RMU säker för stadsinstallation?

Ja. Dess helt slutna design förhindrar oavsiktlig kontakt med spänningsförande delar och fungerar tillförlitligt även i kompakta underjordiska eller inomhus transformatorstationer.

Vad är livslängden för en 24kV Solid Isolated Ring Main Unit?

Normalt kan den fungera tillförlitligt i 20–30 år beroende på miljöförhållanden och belastningsprofiler.

Kräver det frekvent underhåll?

Nej. En av dess främsta fördelar är lågt underhåll, eftersom det inte krävs någon gasövervakning eller påfyllning.

Kan det integreras i smarta nätsystem?

Ja. Modern design stöder digital övervakning, fjärrkontroll och intelligent feldetektering för smarta nätapplikationer.

Slutsats

De24kV Solid Isolerad Ring Huvudenhetrepresenterar ett stort steg framåt inom mellanspänningsdistributionsteknik. Med sin miljövänliga design, kompakta struktur, höga säkerhetsnivå och långa livslängd håller den snabbt på att bli den föredragna lösningen för moderna kraftnät.

Genom att eliminera SF₆-gas och använda solid dielektrisk isolering, förbättrar denna teknik inte bara driftsäkerheten utan stöder också globala hållbarhetsmål. Från urban infrastruktur till förnybara energisystem, dess mångsidighet gör den till en nyckelkomponent i nästa generations eldistribution.
