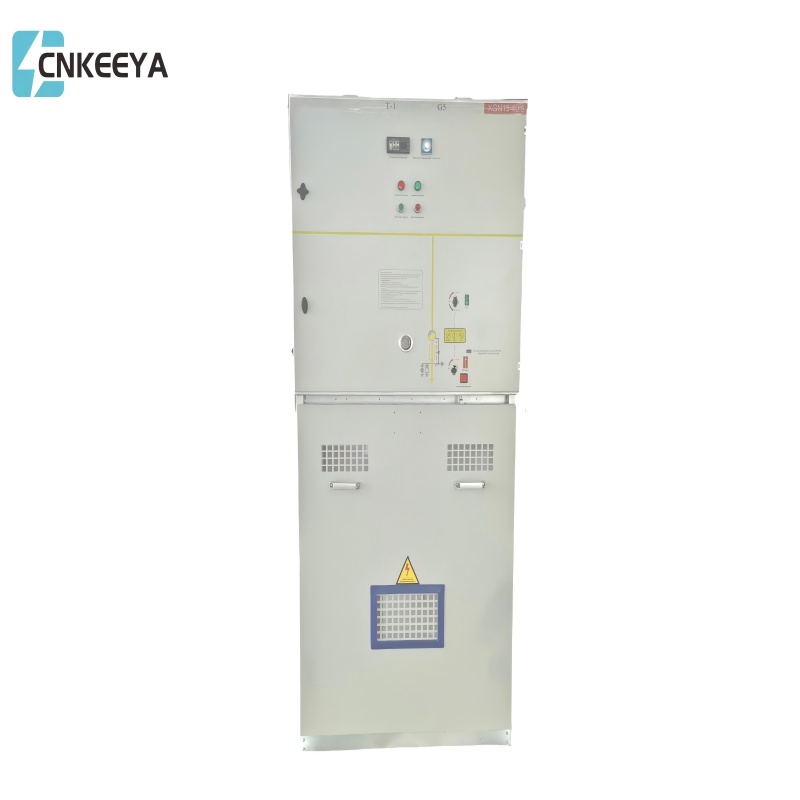

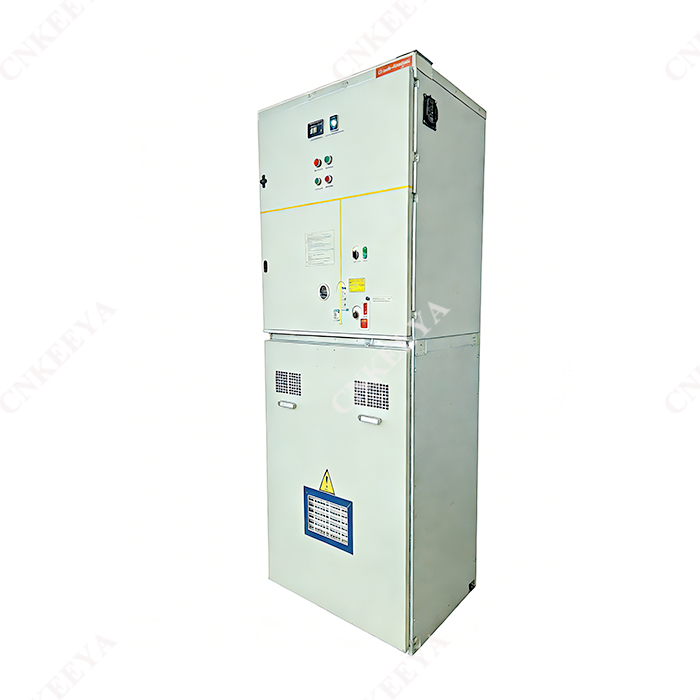

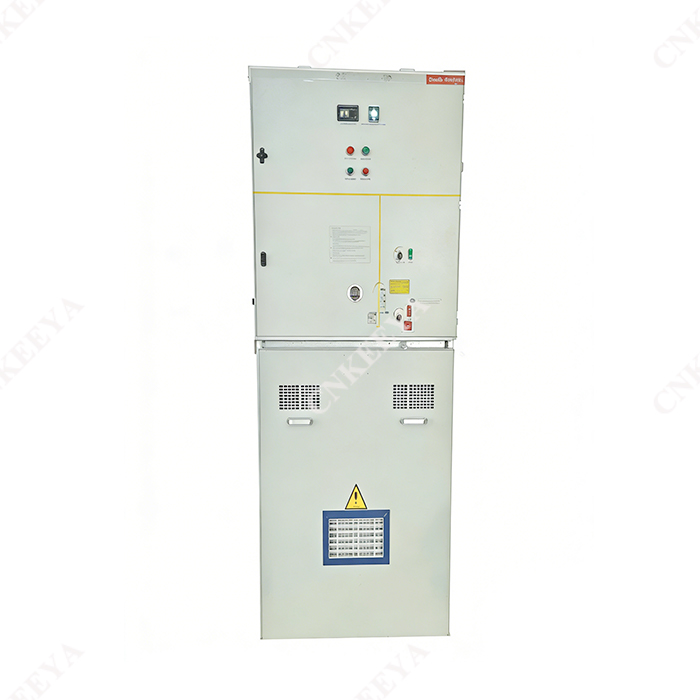

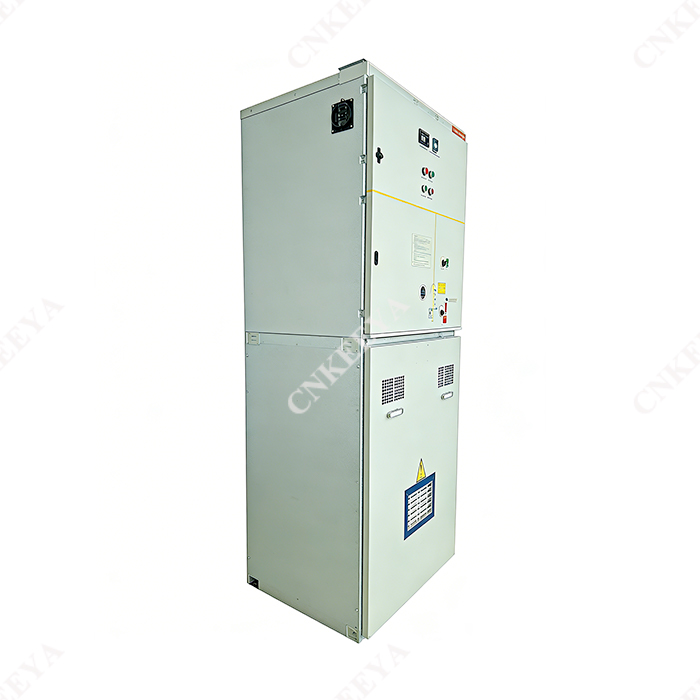

Keeya, en välrenommerad tillverkare, presenterar stolt huvudenheten med sluten metallring, som blandar avancerad teknologi med kostnadseffektiva lösningar. Vi prioriterar att leverera högkvalitativa produkter till konkurrenskraftiga priser, vilket säkerställer att våra fullmetallkapslade ringhuvudenheter framstår som pålitliga och prisvärda lösningar. Samarbeta med Keeya för att få tillgång till förstklassig tillverkningsexpertis, kostnadseffektivitet och spetskompetens inom området helt metallomslutna ringhuvudenheter. Lita på oss för innovativa lösningar som möter dina behov samtidigt som du håller dig inom din budget.
Keeya, en ledande tillverkare, presenterar stolt huvudenheten för sluten metallring, som kombinerar banbrytande teknologi med ett åtagande om kostnadseffektivitet. Vårt engagemang för att tillhandahålla produkter av hög kvalitet matchas av vårt fokus på att leverera konkurrenskraftiga priser. Keeya står som en pålitlig källa för kostnadseffektiva lösningar inom domänen av helmetallkapslade ringhuvudenheter. Samarbeta med oss för att få tillgång till förstklassiga produkter som prioriterar både kvalitet och prisvärdhet.
Öka kapaciteten hos huvudtransformatorn och förbättra transformatorstationens strömförsörjningskapacitet.
Förbättra kraftöverföringskapaciteten för distributionsledningar och minska antalet distributionsledningar.
Öka strömförsörjningsradien för mellanspänningsledningar.
Förbättra strömförsörjningskvaliteten för medelspänningsnätet.
Minska strömförlusten i medelspänningsnätet.
Spara icke-järnhaltiga metaller och markresurser.
● Höjd: ≤1000m
Omgivningstemperatur: maximal omgivningstemperatur +40 ℃, lägsta omgivningstemperatur -35 ℃, maximal daglig temperaturskillnad 25 ℃;
● Relativ luftfuktighet: daglig genomsnittlig relativ luftfuktighet ≤95%, månatlig genomsnittlig relativ luftfuktighet ≤90%;
● Seismisk intensitet: 8 grader;
Systemets nominella frekvens: 50HZ;
Årlig läckage av SF6: ≤0,1%;
Kapslingsskyddsklass: IP3X;
● Obs: när du beställer denna produkt utöver ovanstående villkor, vänligen rådfråga vårt företag.
● GB/T156 Standardspänningar
● GB 311.1 Isoleringskoordinering-Del 1:Definitioner, principer och regler;
● GB 38043,6kV~40,5kV Högspänningsväxelströmbrytare för märkspänning över 3,6kV och mindre än 40,5kV GB 3906 Metallkapslade växelströmställverk och styrdon för märkspänningar över 3,6 kV och upp till och med 40,5 kV;
● GB/T 11022 Vanliga specifikationer för standarder för högspänningsställverk och styrutrustning;
● GB/T 12 022 Svavelhexafiuorid för industriellt bruk;
● GB16926 Kombinationer av högspänningsväxelströmbrytare och säkringar;
● DL/T 404 inomhus AC högspänningsställverkspanel Helt metallsluten ringhuvudenhet
Nej. |
namn |
Enhet |
Ladda kopplingsskåp |
Switch-säkring kombinationsskåp |
|
1 |
Märkspänning |
kV |
24 |
||
2 |
Betygsatt frekvens |
Hz |
50 |
||
3 |
Märkström |
A |
630 |
125 |
|
4 |
Märklastbrytström |
A |
630 |
125 |
|
5 |
Bedömd korttidsmotståndsström (effektiv)(3s) |
kA |
20 |
||
6 |
Nominell toppmotståndsström |
kA |
50 |
||
7 |
Sluten slinga brytström |
A |
630 |
||
8 |
Maximal överföringsström |
A |
|
31.5 |
|
9 |
Blivande kortslutningsbrytning säkringsström (effektiv) |
kA |
|
1400 |
|
10 |
2s kort tid motstår ström från jordningsbrytare |
kA |
20 |
||
11 |
Märkbara strömbryttider |
Tid |
≥100 |
||
12 |
Mekaniskt liv |
Belastningsbrytare |
≥2000 |
||
Jordningsbrytare |
≥2000 |
||||
13 |
Årlig läckagehastighet av SF6-gas |
Årlig läckagehastighet av SF6-gas |
% |
≤0,1 |
|
14 |
Nominell korttidsströmstyrka motstår spänning (effektiv) |
Över isoleringsavstånd |
kV |
64(79) |
|
Brytarens öppningsavstånd |
kV |
64(79) |
|||
Fas till fas, fas till jord |
kV |
50(65) |
|||
nominell blixt-mpuls tål spänning (topp) |
Över isoleringsavstånd |
kV |
110(145) |
||
Brytarens öppningsavstånd |
kV |
110(145) |
|||
Fas till fas, fas till jord |
kV |
95(125) |
|||
15 |
Temperaturstegringsgräns |
K |
Enligt GB/T11022 |
||
16 |
Manövermekanism |
|
Manuell, eller elektrisk plus manuell |
||
17 |
Driftspänning |
V |
rekommenderas DC110, valfri DC24 eller DC48 AC220 |
||
18 |
Krypavstånd för isolerande delar i skåp |
mm/kV |
≥20(24kV)220(beräknat som per24kV) |
||
19 |
Kapslingsskyddsklass |
|
IP3X |
||
20 |
Rensa luftavstånd från bar ledare (fas till jord och fas till fas) |
mm |
≥180 |
||
21 |
Märkkabelladdningsbrytström |
A |
25 |
||
22 |
Omkopplingsinduktansström av tomgångstransformator |
A |
0~15A |
||
23 |
Asynkron öppning och stängning |
Fröken |
<5 |
||
24 |
Huvudkretsresistans (exklusive säkring) |
mΩ |
<140 |
Obs: Märkströmmen för brytar-säkringskombinationen används för den kompletta kombinerade apparaten av lastbrytaren och den valda säkringen. Data utanför konsolerna hänvisar till neutralpunktsjordsystemet genom lågt motstånd, och data inuti konsolerna hänvisar till till neutralpunktens jordning eller ojordade system genom bågundertryckningsspole.
Helt metallsluten ringhuvudenhet
Ändamål med kopplingsskåp |
Skåpets bredd (mm) |
Skåp djup (mm) |
Skåpshöjd (mm) |
Inkommande skåp |
750 |
1020 |
1900 |
Utgående skåp |
500 |
1020 |
1900 |
skåp |
500 |
1020 |
1900 |
Buscouple skåp |
500 |
1020 |
1900 |
Vice buss par skåp |
500 |
1020 |
1900 |
Bussövergångsskåp |
500 |
1020 |
1900 |
Mätning skåp |
1120 |
1020 |
1900 |
Notera:
1. Det nominella djupet på kopplingsskåpet inkluderar alla ytterkanter av dörrpanelen (exklusive de konvexa elementen, lås, stift och de konvexa delarna av dörrpanelen)
2. Den nominella höjden på kopplingsskåpet, inklusive alla ytterkanter på huvudet (exklusive konvexa ringar)
