Ring Huvudenhet

I ett distributionsnät spelar ringhuvudenheter en avgörande roll för att upprätta förbindelser. De skapar en slinga genom att länka samman matare, övervaka och identifiera eventuella fel eller funktionsfel i både matar- och distributionstransformatorändarna. Detta säkerställer en sömlös och oavbruten strömförsörjning till kraftverket med minimalt spänningsfall, vilket garanterar en pålitlig elkälla.

Ring Main Unit (RMU) Definition

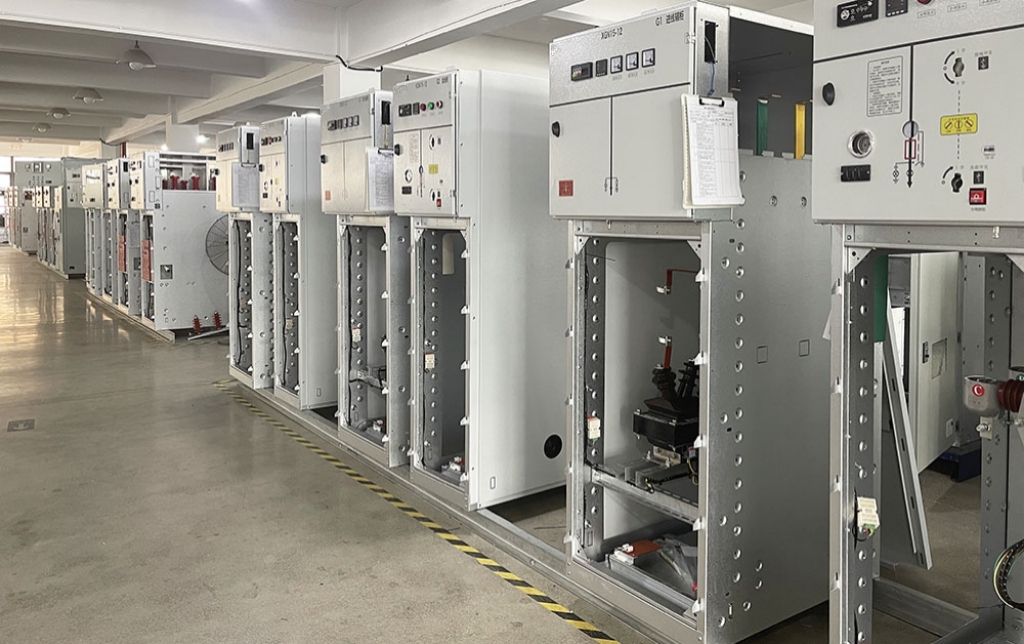

RMU-skåpet (Ring Main Unit), även känt som ett mellanspänningsskåp, är en omfattande elektrisk apparat utformad för att koppla ihop, mäta och integrera en brytare av fast typ med transformatorskydd.

Dessa skåp kännetecknas av sin kompakta storlek, höga pålitlighet, säkerhetsfunktioner, enkla underhåll och enkla alternativ för utbyte och expansion. Beroende på specifika behov erbjuds RMU:er i olika spänningskonfigurationer, som tillgodoser installationskrav både inomhus och utomhus.

Struktur för en ringhuvudenhet (RMU)

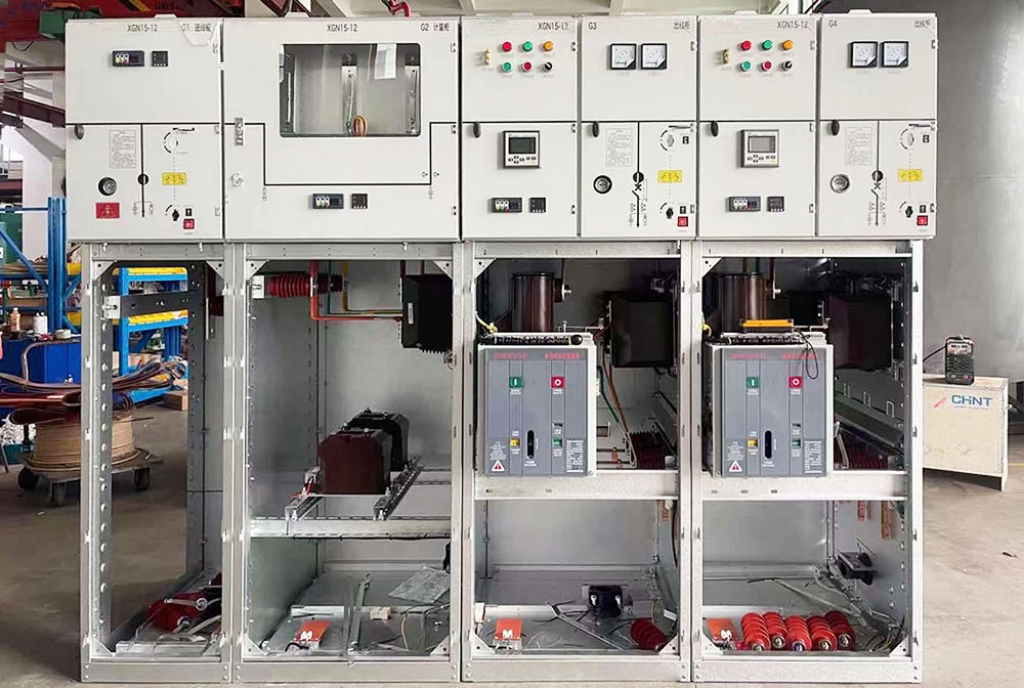

RMU-skåpet är strukturerat med distinkta utgångs- och ingångskabelfack, som är sammanlänkade med isolerande brytare och kablar som sträcker sig till transformatorer genom användning av lastbrytare och skyddssäkringar.

I huvudsak är brytarkomponenterna, som inkluderar lastbrytare, skärmaskiner, markknivar, samlingsskenor och terminaler, säkert inrymda i en SF6-gastank konstruerad av ett material som är mycket motståndskraftigt mot miljöfaktorer som smuts, olja och fett, vilket säkerställer korrosionsskydd.

RMU-skåpen är utformade med separata fack som är både sammankopplade och uppdelade. Dessa skåp följer RMU-standarder, tillgängliga i konfigurationer med två, fyra eller sex fack, beroende på de specifika krav som anges av kunden.

Historiskt sett har den rådande strategin för att skydda mellan-/lågspänningstransformatorer i distributionsnät involverat den vanliga kombinationen av säkringar och skärknivar. Denna metod var känd för sin enkelhet och kostnadseffektivitet. Omvänt var strömbrytare typiskt reserverade för stationer med hög/mellanspänning (HV/MV), snarare än att de användes i stor utsträckning i stationer med medel/låg spänning (MV/LV).

Några funktioner hos RMU-växlar är följande:

- Kompakt och förseglad, den har ett litet fotavtryck med isolering för ökad säkerhet.

- Designad för 11KV/33KV-system, vanligtvis klassad till 630 A med en 21KA avbrottsklassning.

- Utrustad med tre isoleringsalternativ: olja, luft och allmänt antagen SF6-gasisolering.

- Typiskt konfigurerad med två inkommande och en utgående linje, och vice versa.

- Inkluderar distinkta skydds- och mätanordningar för extra funktionalitet.

- Lämplig för både inomhus- och utomhusapplikationer, vilket ger mångsidighet vid installation.

- Minskar brandrelaterade faror och prioriterar säkerhet i drift.

● Teknisk parameter
