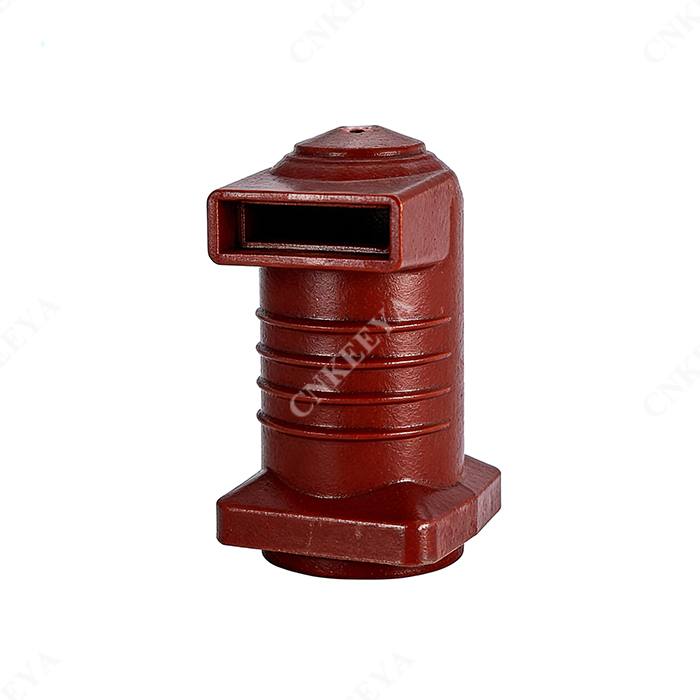

CH3-10Q/150 630~1250A Kontaktlåda i mittmonterat ställverksskåp

CNKEEYA, CH3-10Q/150 630~1250A Kontaktlåda av mellanmonterat ställverkskåp, en ansedd fabrik och pålitlig leverantör, är stolta över att presentera CH3-10Q/150 - en kontaktbox av premiumkvalitet som är konstruerad exklusivt för mellanmonterade ställverksskåp. Som en kärnkomponent tillverkad av CNKEEYA:s avancerade tillverkningsanläggning, är denna kontaktbox (märkström 630~1250A, märkspänning 12kV) minutiöst producerad med högpresterande epoxihartskomposit och precisionsgjuten genom banbrytande oöverträffad, intelligent produktionsprocess och kompromisslös kraftöverföring och kompromisslös överföringssystem. CH3-10Q/150, designad för att uppfylla de kritiska funktionerna elektrisk isolering, statisk-dynamisk kontaktanslutning och stabil strömledning, visar upp CNKEEYA:s engagemang för teknisk excellens – med en partiell urladdningsnivå ≤3pC vid 13,2kV, som tål 42kV effektfrekvens (51min) och ljusspänning, spänningsmotstånd, 51k och ljusspänning. uppnår skyddsklass IP67 för att motstå fukt, damm och frätande ämnen.

Tekniska specifikationer

CH3-10Q/150  Mellansats-skåpkontaktboxserie

Allmän beskrivning

1. Kontaktboxen är bildad av epoxi med APG-teknik, den används för isoleringsisolering och anslutningsövergång av olika kopplingsskåp.

2. Höjd:≤1000m

3. Omgivningstemperatur: +40ºC~10ºC

4. Den relativa luftfuktigheten får inte vara mer än 95 % vid +20ºC omgivningstemperatur.

5. INGEN gas, vapor eller damm som allvarligt kan påverka isoleringen av kontaktboxen, inget explosivt eller frätande ämne.

6. Kopparkontakten till jord ska motstå effektfrekvenstestspänning (effektivt värde) på 42kv i 5 minuter och blixtimpuls vpltage (toppvärde) på 75KV.

7. Temperaturen på utmatningsterminalen får inte överstiga 65ºC om kontaktboxen används under lång tid i märkströmstillstånd.

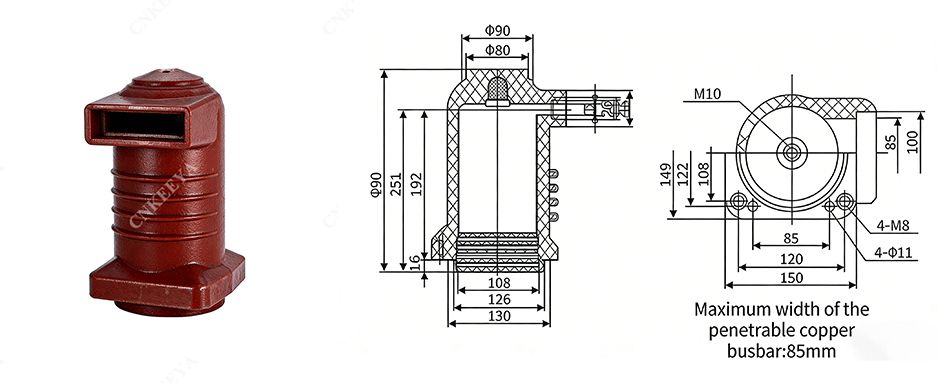

8. Se bifogad bild för kontur och monteringsmått för kontaktbox.

scener som ska användas

Transmission och distributionssystem

CNKEEYAs isolerande bågkammare är klassad för 630A till 1250A applikationer, sakkunnigt tillverkad av högkvalitativt epoxiharts via den avancerade APG-gjutningsprocessen för överlägsen isoleringsprestanda och exceptionell mekanisk styrka. Konstruerad för sömlös integrering med standard metallbeklädda ställverk inklusive KYN28-serien, ger den tillförlitlig ljusbågsdämpning och robust isoleringsskydd för vakuumbrytare, vilket säkerställer stabil och säker drift av elektriska ställverkssystem.
