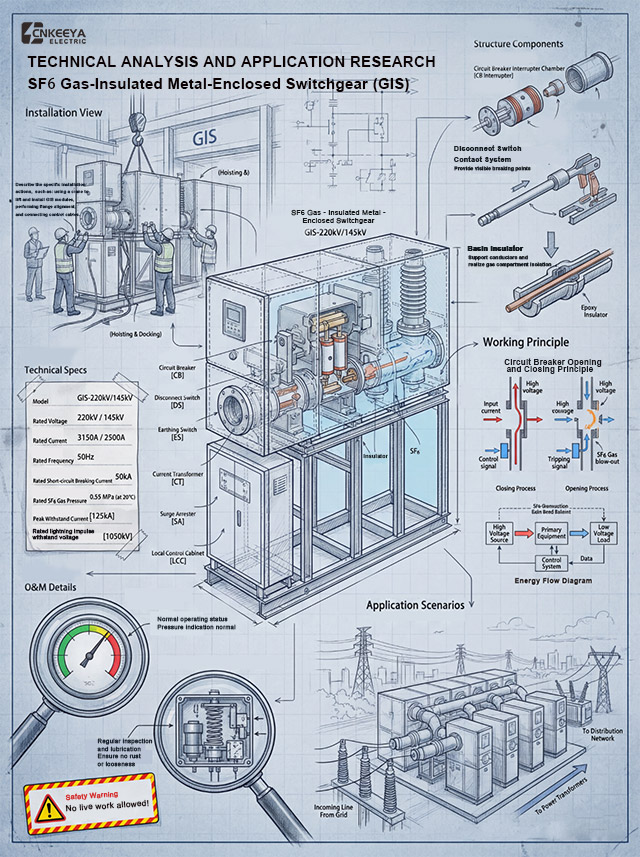

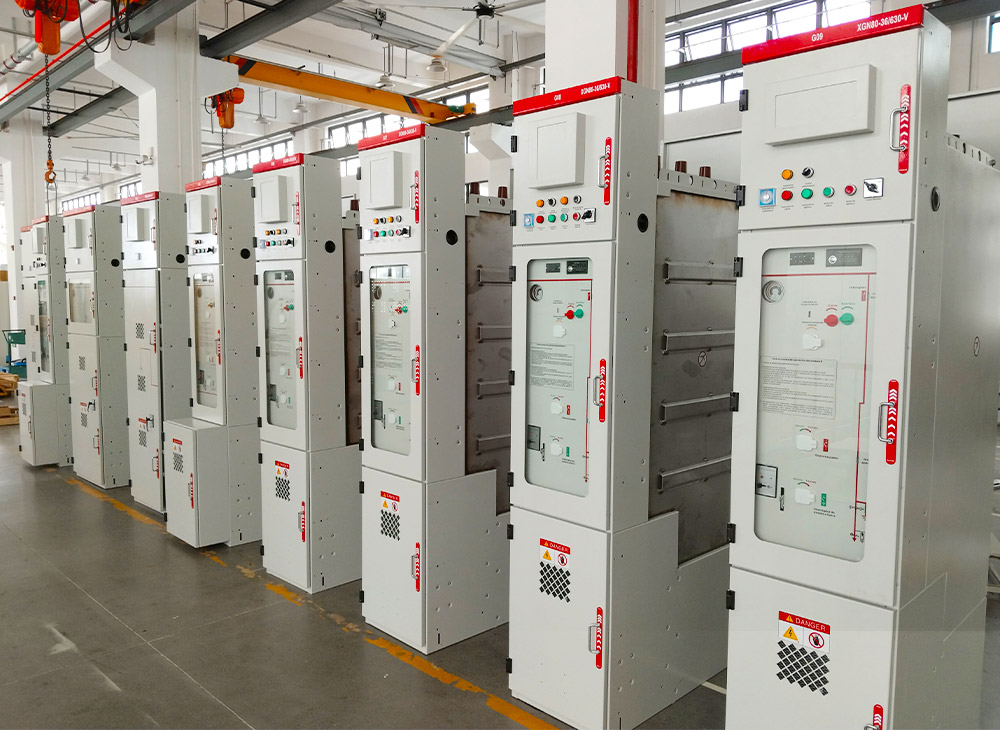

Teknisk analys och tillämpningsforskning av SF₆ gasisolerade metallslutna ställverk (GIS)

Det här dokumentet tar CNKEEYA ELECTRICs GIS-220kV/145kV-utrustning som ett exempel och analyserar den från fyra dimensioner: tekniska principer, strukturell sammansättning, installation och underhåll, och tillämpningsscenarier, och avslöjar kärnfördelarna med gasisolerade metallslutna ställverk (GIS) i högspänningskraftöverföring. Genom SF₆-gasisolering och en metallomsluten struktur uppnår GIS hög tillförlitlighet, kompakt design och säkra underhållsegenskaper, vilket gör den lämplig för kritiska kraftnoder som näthubbar och transformatorstationer. Det ger tekniskt stöd för stabil drift av moderna kraftsystem.

1. Inledning

Med de ökande spänningsnivåerna i kraftsystem och strängare krav på strömförsörjningssäkerhet har gasisolerade metallslutna ställverk (GIS) blivit en kärnkomponent i högspännings-/ultrahögspänningskraftöverföring på grund av dess fördelar som hög isoleringshållfasthet, litet fotavtryck och enkelt underhåll. Baserat på det tekniska diagrammet för CNKEEYA ELECTRICs GIS-220kV/145kV-utrustning, analyserar detta dokument systematiskt dess tekniska principer, konstruktionsdesign, installation och underhåll samt tillämpningsscenarier, vilket ger teoretiska och praktiska referenser för val, installation och underhåll av GIS.

2. Tekniska principer och kärnfunktionerres

2.1 Arbetsprincip: "Öppna-Stäng"-logiken för effektbrytare

Den centrala operativa enheten i GIS är kretsbrytaren (CB), vars "öppning-stängnings"-process är beroende av SF₆-gasens isolerings- och ljusbågsläckande egenskaper:

Stängningsprocess: Efter att ha mottagit instruktioner från styrskåpet (kontrollsystemet), stänger strömbrytarens kontakter, vilket tillåter ström att flyta från högspänningskällan (High Voltage Source) genom huvudkretsen till lågspänningsbelastningen (Low Voltage Load), vilket slutför kraftöverföringen.

Öppningsprocess: När systemet upptäcker ett fel (t.ex. en kortslutning), utlöser en styrsignal separationen av brytarkontakterna. SF₆-gasen sönderdelas under ljusbågens höga temperatur, vilket genererar ljusbågssläckande media för att snabbt släcka ljusbågen och skära av felströmmen, vilket säkerställer nätsäkerhet.

Dessutom ger frånkopplingsbrytaren (DS) synliga brytpunkter, vilket uppnår elektrisk isolering under underhåll, medan jordningsbrytaren (ES) jordar kretsen under utrustningsunderhåll för att förhindra skador från inducerad elektricitet.

2.2 Tekniska parametrar: Definiera prestandagränser

Med GIS-220kV/145kV som exempel, är de viktigaste tekniska parametrarna följande:

Märkspänning: 220kV / 145kV (kan anpassas till nät med olika spänningsnivåer);

Märkström: 3150A / 2500A (uppfyller kraven på högeffektöverföring);

Märkfrekvens: 50Hz (matchar strömfrekvenssystemet);

Märkkortslutningsström: 50kA (tål högströmspåverkan vid kortslutningsfel);

SF₆-gastryck: 0,35 MPa (20 ℃), vilket säkerställer isolering och ljusbågssläckningsprestanda;

Toppmotståndsström: 125kA (toppvärde för kortvarig kortslutningsströmmotstånd);

Blixtimpuls tål spänning: 1050kV (tål skador orsakade av blixtöverspänning på utrustningen).

Dessa parametrar definierar tillsammans GIS:s isoleringsnivå, strömförande kapacitet och feltoleransgränser, och fungerar som nyckelbasen för val av utrustning och nätkompatibilitet.

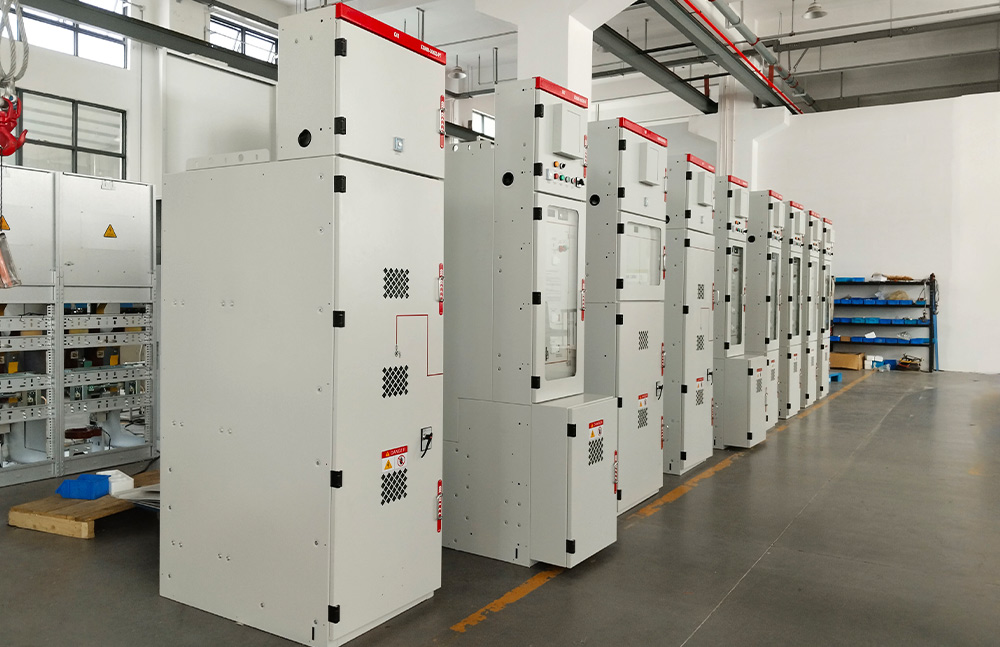

3. Strukturell sammansättning: Precision av modulär design

GIS uppnår hög integration genom "funktionella moduler + metallkapsling + SF₆ gasisolering". De centrala strukturella komponenterna inkluderar:

Avbrottskammare för kretsbrytare (CB-avbrottskammare): Har bågsläckande och brytande funktioner, med exakt intern kontaktdesign för att säkerställa tillförlitligheten vid öppnings- och stängningsoperationer;

Frånkopplingskontaktsystem (Disconnect Switch Contact System): Ger "synliga brytpunkter" och uppnår kretsisolering genom mekanisk koppling;

Basin isolator (Basin Insulator): Stöder ledare och ger isolering mellan gaskamrarna, fyllda med SF₆-gas för att säkerställa lufttäthet och isoleringsprestanda;

Epoxiisolator (epoxiisolator): Ger extra isolering och mekaniskt stöd, med stark väderbeständighet för att anpassa sig till komplexa driftsmiljöer;

Strömtransformator (CT) och spänningstransformator (PT): Realisera effektmätning och skyddssignalinsamling;

Överspänningsavledare (SA): Begränsar överspänningens amplitud, skyddar utrustning från skador orsakade av blixtnedslag eller växlande överspänningar;

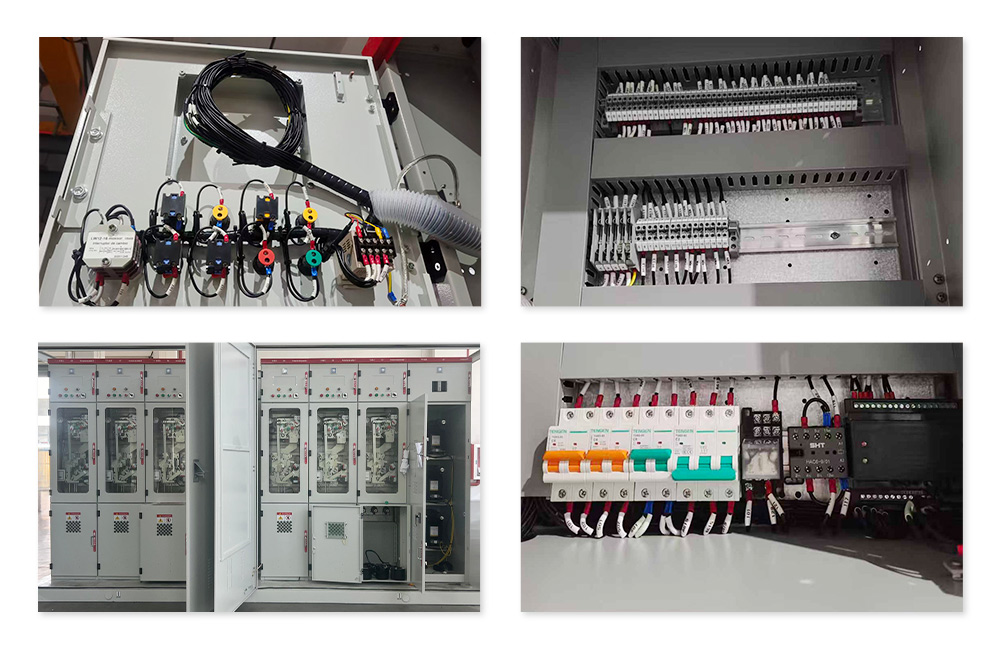

Lokalt styrskåp (LCCC): Integrerar styr-, övervaknings- och kommunikationsfunktioner, vilket möjliggör lokaliserad drift och statusåterkoppling av utrustningen.

4. Installation och underhåll: Balansering av säkerhet och effektivitet

4.1 Installationsprocess: Precisionsoperationer säkerställer tillförlitlighet

Installationen av GIS måste följa processen för "hissning, dockning och lufttäthetstestning":

Hissning (hissning): Lyft GIS-moduler exakt till det förutbestämda läget med hjälp av lyftutrustning för att undvika kollisioner eller deformation;

Dockning (dockning): Anslut moduler genom exakta mekaniska gränssnitt för att säkerställa gaskammarens tätning och tillförlitliga elektriska anslutningar;

Lufttäthetstestning: Efter påfyllning med SF₆-gas, övervaka tryckförändringar i gaskamrarna för att bekräfta att inget läckage finns (skyddsåtgärder måste vidtas i händelse av SF₆-gasläckage, enligt säkerhetsvarningar).

Under installationen är det viktigt att strikt kontrollera rumslig positionering, vridmomentkalibrering och tätningstest för att säkerställa en långsiktigt stabil drift av utrustningen efter idrifttagning.

4.2 Underhållsfokus: Tillståndsövervakning och förebyggande underhåll

GIS-underhåll fokuserar på "synlig status och defektförkontroll":

Tryckövervakning: Övervaka SF₆-gastrycket i realtid via tryckmätare. Om onormalt tryck upptäcks (t.ex. under 0,35 MPa), undersök och reparera läckor och fyll på gasen;

Visuell inspektion: Inspektera regelbundet utrustningshöljen, kontakter och isolatorer för att säkerställa att inga rost, löshet eller urladdningsspår inte finns.

Funktionstestning: Simulera öppnings- och stängningsoperationer via det lokala styrskåpet (LCCC) för att verifiera driftsäkerheten hos strömbrytare och brytare.

Kärnan i underhållet är "förebyggande först", att identifiera potentiella defekter i förväg genom regelbundna inspektioner för att förhindra feleskalering.

5. Tillämpningsscenarier: Anpassningsförmåga till kritiska rutnätsnoder

GIS är lämpligt för scenarier med stränga krav på "litet fotavtryck, hög tillförlitlighet och låg elektromagnetisk störning", såsom:

Urbana transformatorstationer: GIS:s kompakta design minskar avsevärt fotavtrycket från transformatorstationer och anpassar sig till de begränsade markresurserna i stadskärnområden;

Hub-transformatorstationer: Höga spänningsnivåer (220kV) och stark kortslutningsmotståndsförmåga (50kA) säkerställer kraftöverföring i regionalt elnät och felisolering;

Integration av nät för förnybar energi: Låg elektromagnetisk strålning och hög tillförlitlighet uppfyller kraven för "svag nätintegration" för vind- och solcellskraftverk, vilket förbättrar nätstabiliteten.

SF₆ gasisolerade metallslutna ställverk (GIS) uppnår miniatyrisering, intelligens och hög tillförlitlighet i högspänningssystem genom sin innovativa arkitektur av "gasisolering + metallkapsling + modulär design". Tekniskt sett stödjer SF₆-gasens ljusbågssläckande och isolerande egenskaper effektiv öppning och stängning av brytare. Strukturellt förbättrar modulär design underhållbarhet och skalbarhet. I praktiska tillämpningar visar den utbredda anpassningsförmågan hos GIS i stadsnät, navtransformatorstationer och andra scenarier dess kärnvärde i moderna kraftsystem. I framtiden, med utvecklingen av miljövänliga gaser (t.ex. torr luft, fluorerat kväve) och framsteg inom digital underhållsteknik, kommer GIS att vidareutvecklas mot "lågt koldioxidutsläpp, intelligent" utveckling, och fortsätter att skydda nätets säkerhet.
