Laddad display

Laddad display

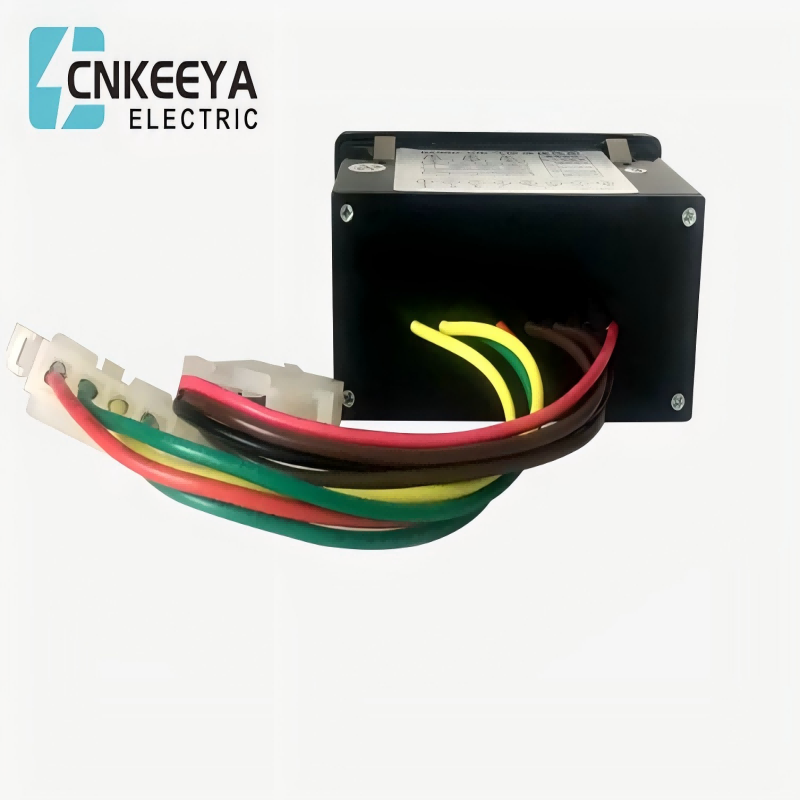

DXN8D-11/T4S

DXN8D-11/QT4S DC24V

En livedisplay är en typ av säkerhetsanordning som är direkt installerad på elektrisk utrustning inomhus för att visuellt visa om den elektriska utrustningen har driftsspänning. När enheten har driftspänning blinkar monitorns displayfönster för att varna människor om att högspänningsutrustningen är strömförande och det finns ingen indikation när det inte finns någon ström.

Denna serie av enheter installeras vanligtvis på inkommande samlingsskenor, strömbrytare, huvudtransformatorer, ställverk, GIS-kompositapparater och andra platser där det är nödvändigt att visa om de är strömförande eller inte, för att förhindra elektrisk felfunktion. Denna serie av enheter måste överensstämma med standarden DL/T 538-2006 "High Voltage Live Display Devices" i kraftindustrin i Folkrepubliken Kina. Kapabel till tillförlitlighet, ekonomi, anpassningsförmåga och omfattande funktionalitet.

Arbetsprincip

Laddad displayenhet använder principen för elektrisk fältkoppling mellan elektriska högspänningsfält och sensorer för att utföra induktiva (kontaktlösa) mätningar på ett säkert avstånd. Dess funktionsprincip visas i figur 1. Låsanordningen för högspänningsdisplayen består av två delar: en sensor och en display. Det finns fyra sensorer som är inriktade med de trefasiga strömförande kropparna för "A, B, C, D" respektive marken. De har ingen direkt kontakt med den högspänningsspänningsförande kroppen och håller ett visst säkert avstånd. Den tar emot den elektriska fältsignalen från den högspänningsströmförande kroppen och sänder den till displayen för jämförelse och bedömning;

När den testade enheten eller nätverket är strömförande, lyser "A, B, C" trefasindikatorlamporna, "Operation"-indikatorlampan är släckt och en tvingad låsningssignal matas ut.

När den testade enheten eller nätverket inte är strömförsörjt, kommer "A, B, C" trefasindikatorlamporna att släckas, "Operation"-indikatorlampan tänds och låssignalen släpps, vilket möjliggör användning av enheten. Enheten antar fasseparationskontroll, och när någon fas laddas blinkar den med ett larm och avger en tvingad låsningssignal.

När monitorn tappar kontrolleffekten matar den ut en signal för påtvingad spärr för att upprätthålla spärrläget. Monitorn är utrustad med en "self check"-funktion, som automatiskt kan detektera olika funktionsmoduler av sensorer och displayer. I händelse av något fel i enheten kommer "ström"-indikatorlampan att förbli tänd, "drift"-indikatorlampan kommer inte att tändas och en tvingad låssignal kommer alltid att matas ut för att bibehålla det låsta tillståndet.

En livedisplay är en typ av säkerhetsanordning som är direkt installerad på elektrisk utrustning inomhus för att visuellt visa om den elektriska utrustningen har driftsspänning. När enheten har driftspänning blinkar monitorns displayfönster för att varna människor om att högspänningsutrustningen är strömförande och det finns ingen indikation när det inte finns någon ström.

Utrustningsanvändning

Denna serie av enheter installeras vanligtvis på inkommande samlingsskenor, strömbrytare, huvudtransformatorer, ställverk, GIS-kompositapparater och andra platser där det är nödvändigt att visa om de är strömförande eller inte, för att förhindra elektrisk felfunktion. Denna serie av enheter måste överensstämma med standarden DL/T 538-2006 "High Voltage Live Display Devices" i kraftindustrin i Folkrepubliken Kina.

Utrustningsfunktioner

Tillförlitlighet: Induktiva (beröringsfria) sensorer kan upptäcka om kretsen är strömförande bortom ett säkert avstånd, med uppenbar riktning, hög känslighet och säkerhet och tillförlitlighet.

Ekonomi: Sensorn kommer inte i direkt kontakt med den laddade kroppen, och det finns inget behov av partiell urladdningstestning under installation och underhåll. Den är enkel, bekväm, har låga underhållskostnader och har lång livslängd.

Fullt funktionell: Den har funktioner som blixtdisplay, självkontroll och aktivering av forcerad låskrets, vilket verkligen spelar rollen som allround forcerad låsning.

Anpassningsförmåga: Med olika former kan den användas i stor utsträckning på olika platser som inomhus, utomhus, GIS-kombinationsapparater och ställverk.
