SF6 Barometer SF6

Översikt

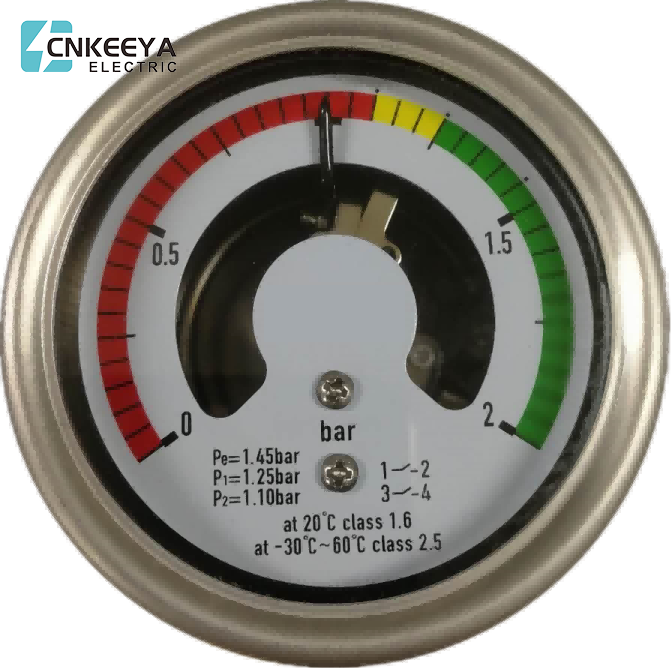

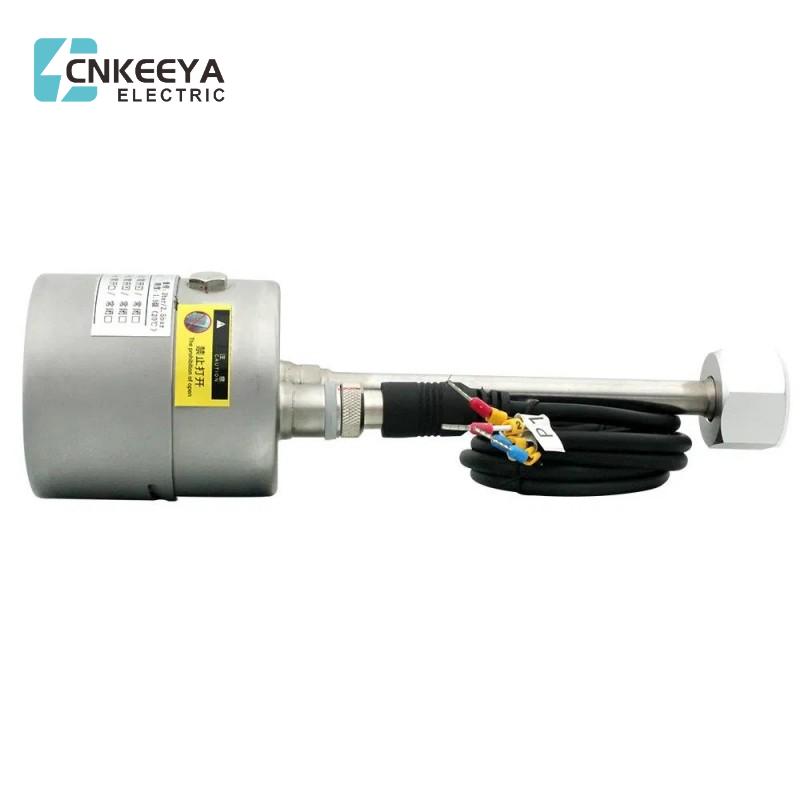

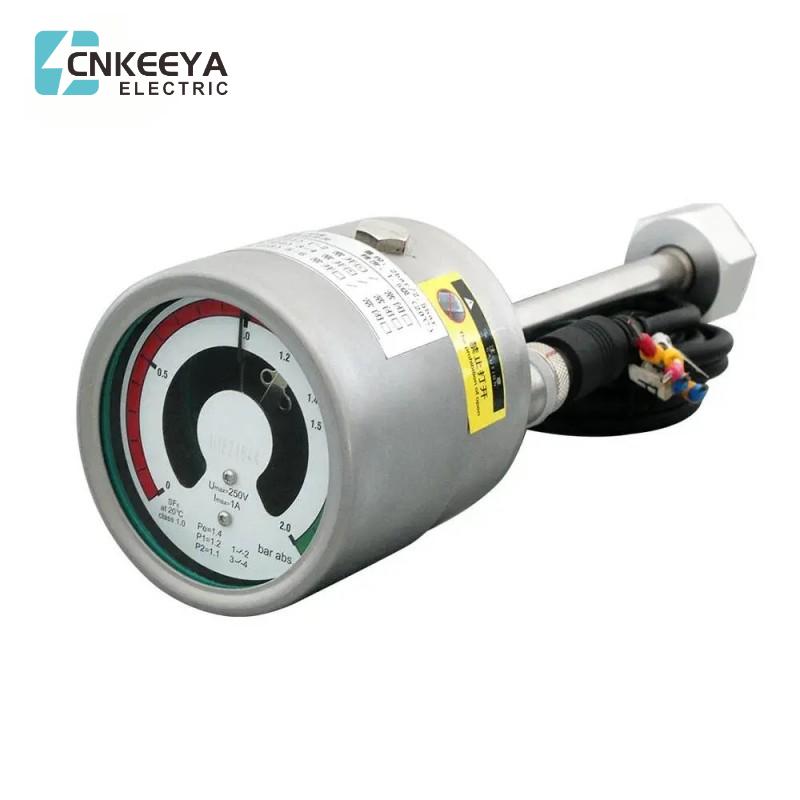

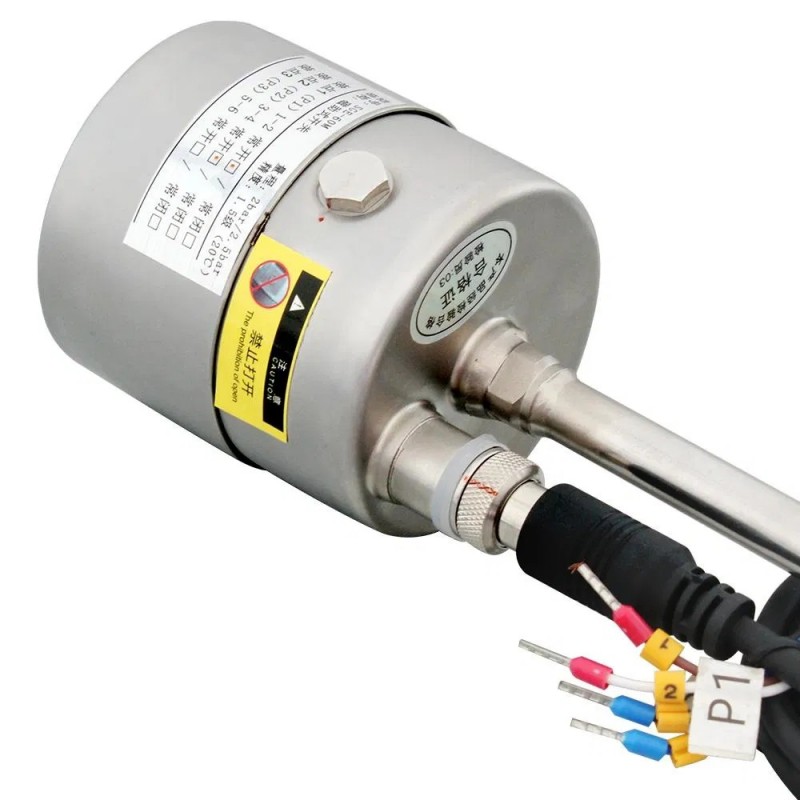

SF6 Barometer SF6

Används för att detektera densiteten för SF6 -gas i en stängd behållare, som är allmänt används i medelspänningsomkopplare och GIS, kan användas i externa hårda skick. Smen volym, specialanpassat installationsgränssnitt, bekvämt och pålitligt. Tryckgränssnittet kan anpassas enligt kundkraven. Flera switch -åtgärdskontakter kan tillhandahållas enligt användarkraven.

Teknisk parameter

1. Skaldiameter: φ60mm

2. Skalmaterial: rostfritt stål

3. MEASUREMENT RANGE: 0-2BAR (ABS.)

4. Mätningsnoggrannhet: 1,5 grader (vid 20 ° C); 2,5 grader (AT-30 ° C till +60 ° C) (gasstillstånd)

5. Arbetsmiljö: Temperatur-30ºC till +60 ° C, relativ fuktighet <95%RH

6.IP betyg: IP65

7.Absolute läckhastighet: ≤1x10-9pa.m³/(heliumläckkontroll)

8. Kontaktformulär: Magnetisk assisterad elektrisk kontaktomkopplare (maximalt två grupper, normalt öppna eller normalt stängda, tre grupper kan anpassas enligt kundkravet)

9. Installation: axiell riktning

10. Insulationsprestanda: Isoleringsmotstånd> 100MΩ (500VDC)

Isolering tål spänning: 2000V, 50/60Hz 1 min

11.elektriska parametrar för kontakt: Power 30VA, Max Arbetsspänning: 380V, maxström: 1A

12. Vikt: 0,3 kg

13. Tryckkänslig komponent: Bourdon -rör
