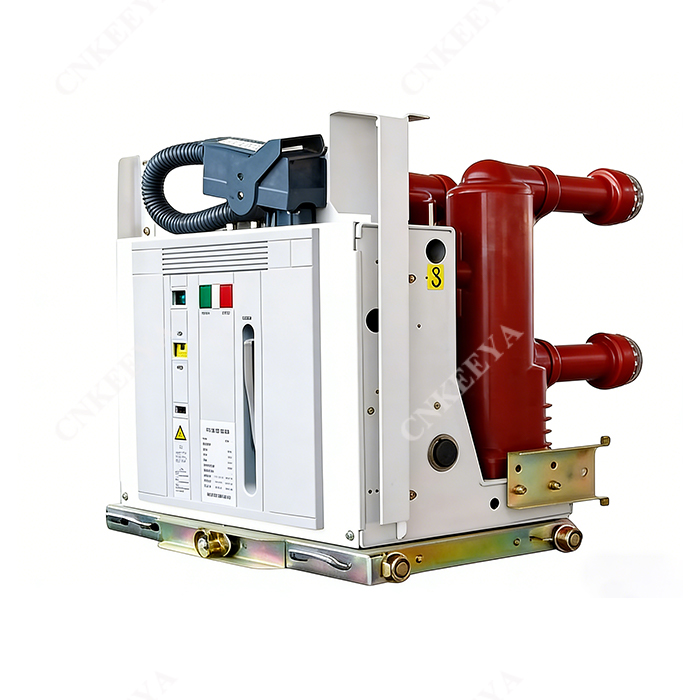

VIB-12 Vakuumbrytare inomhus med sidodrift

Allmän beskrivning

Huvudsaklig användning, med tillämpning av omgivningsförhållanden

VIB-12 Vakuumbrytare för inomhusbruk med lateral manövreringsmekanism (hädanefter kallad vakuumbrytare) används för 12kV märkspänning och AC 50Hz utrustningskomponenter för inomhusbrytare. Produkterna uppfyller standarden för GB 1984-2003 HV ACVacuum Circuit Breaker, k49855-19865-19855-19855. Inomhus AC Högspänningsvakuumbrytare,DLT 403-2000 Beställning Tekniskt skick för 12KV~40,5kV Vakuumbrytare och IEC62271-100:2001 HV AC Vakuumbrytare,etc. Kretsbrytare för strömskydd och ingenpris kan användas som elektriska strömskyddsenheter och ingenpris-nätverksdesign. situation med omkoppling av olika typer av last och frekvent drift och upprepad brytande kortslutningsström.

Denna typ av VCB använder ny typ av manövermekanism av VCB. Bädda in vakuumbrytaren och huvudkretsens komponenter som en integration genom att anta inbäddad pol av internationellt märke för primärdelen, för att skydda vakuumbrytaren från krasch, damm och fukt. Den har god miljöanpassningsförmåga, så att minska drift- och underhållskostnaderna avsevärt och realisera underhållsfritt från primära delar och få underhåll av manövermekanismen. Den integrerade designen av driftsmekanism och elektrisk kropp har godkänts av E2-testnivå och VCB-nivå. mekanisk uthållighet, används som fast enhet och även med dragbar enhet genom matchande specialiserad push-in-mekanism. Den fasta typen VCB kan lägga till motsvarande förregling för matchning av fast typ av ställverk av XGN2, GG1A och GGX typ.

Tillämpa omgivningsförhållanden

1.Omgivningstemperatur: Max. temperatur: +40 ℃, och medeltemperatur inom 24 timmar bör inte överstiga 35 ℃ Min. Temperatur: -20 ℃

2.Relativ luftfuktighet: Den genomsnittliga relativa luftfuktigheten dagligen;≤95%

Den genomsnittliga relativa luftfuktigheten per månad:≤90%

Det genomsnittliga ångtrycket dagligen:≤2,2kPa

Genomsnittligt ångtryck per månad:≤1,8kPa

3.Höjden över havet:≤2000m

4. Jordbävningsintensitet: inte överstiga 8 grader

5. Den bör installeras på platsen utan damm, eld, kemisk erosion, explosion, ånga och saltstänk.

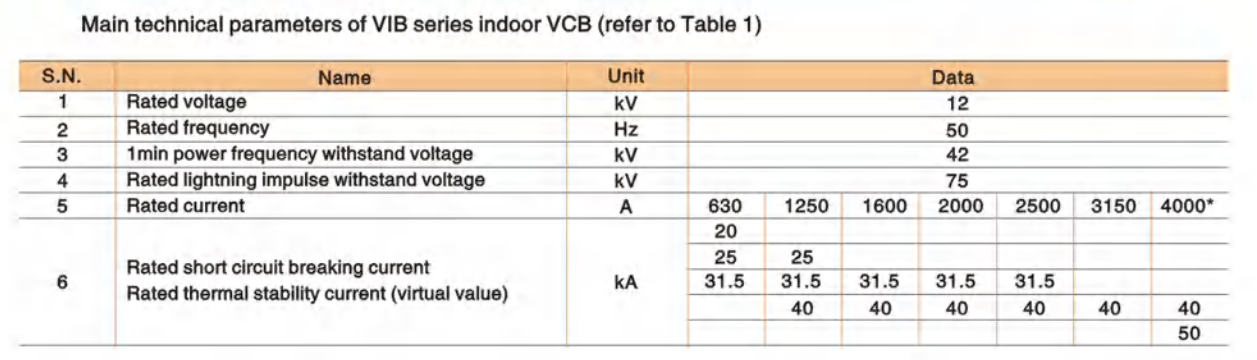

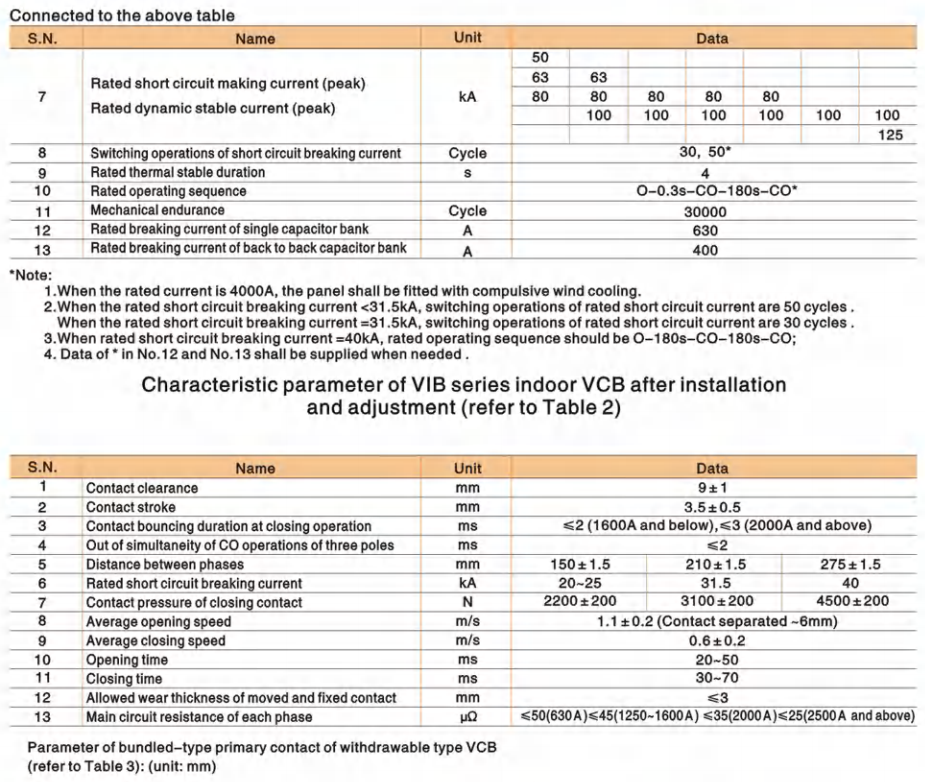

Teknisk parameter

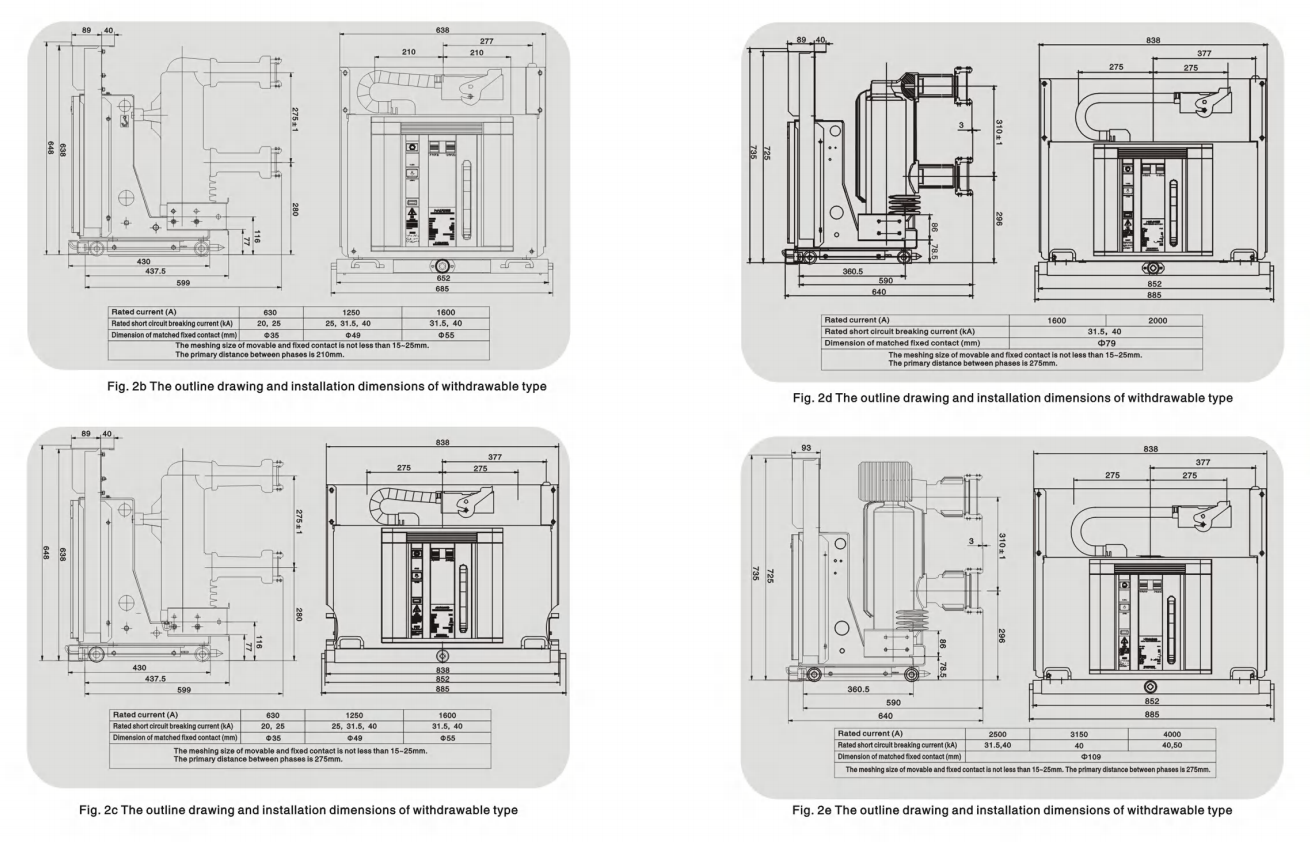

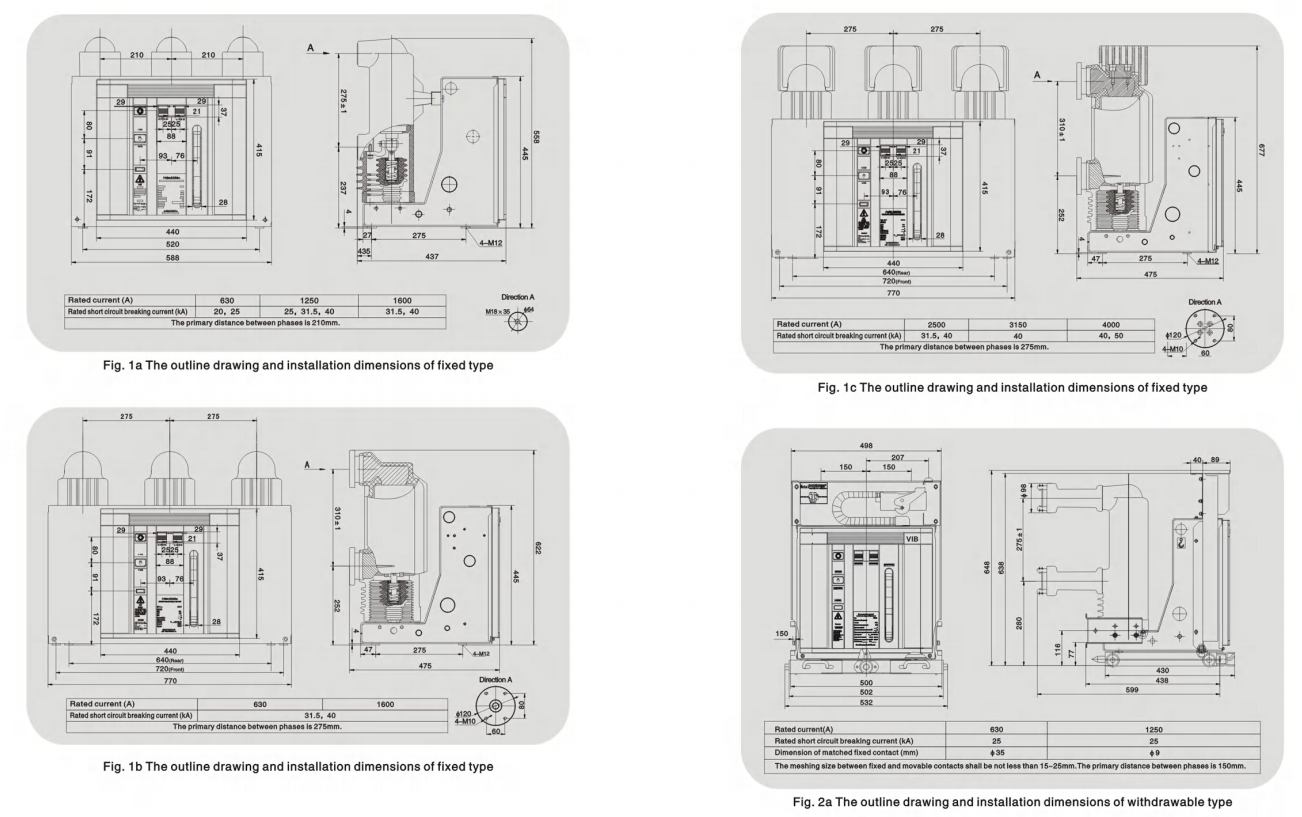

Konturritning och monteringsmått

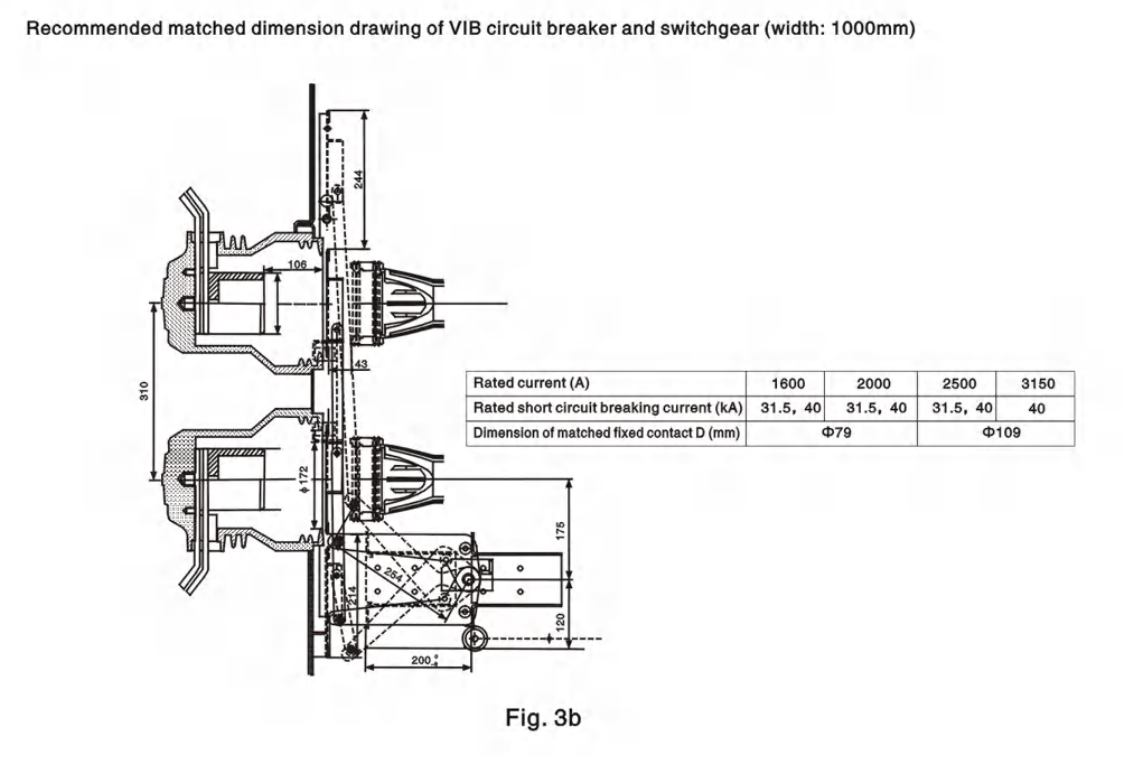

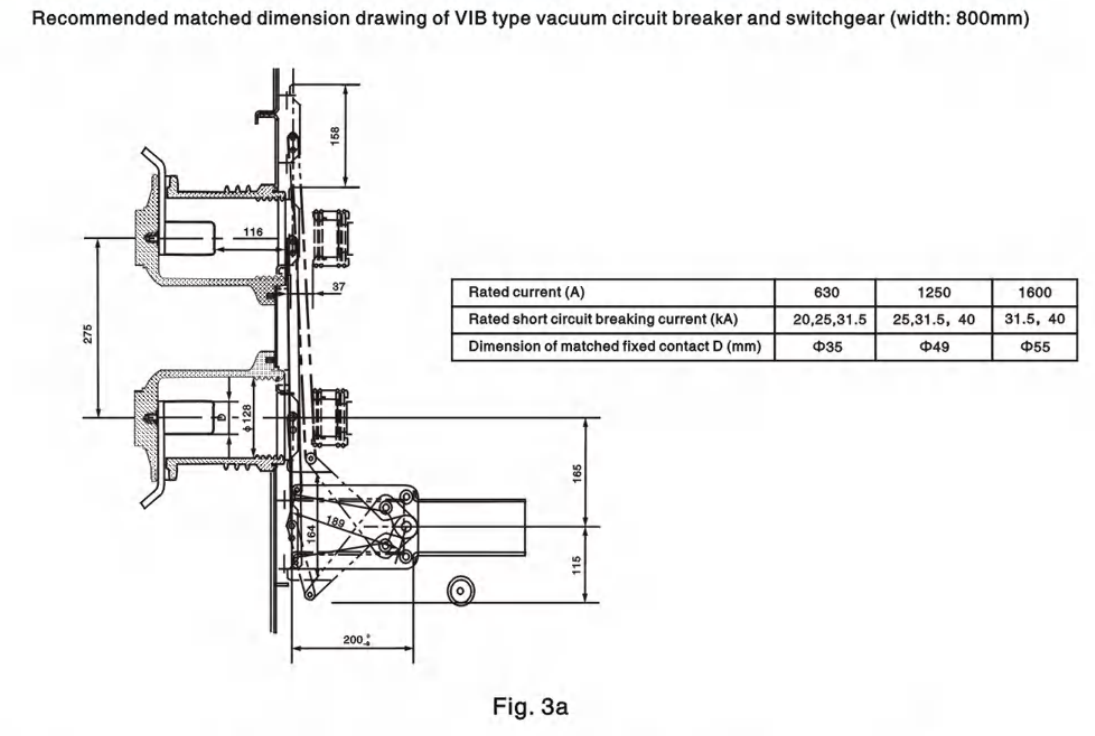

Rekommenderad matchad dimension på VCB och ställverk
