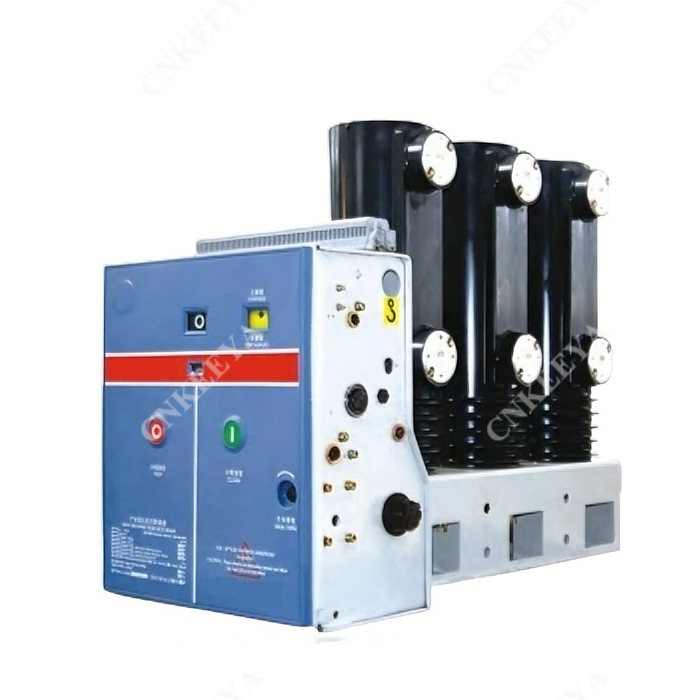

VS1/R-12 Vakuumbrytare inomhus med sidodrift

CNKEEYA, VS1/R-12 Vakuumbrytare för inomhusbruk med lateral manövreringsmekanism, en ansedd tillverkare baserad i Kina, specialiserad på tillverkning av högkvalitativa vakuumbrytare för inomhusbruk. Med en dedikation till excellens har CNKEEYA etablerat sig som en pålitlig leverantör inom elutrustningsindustrin. Våra produkter är kända för sin exceptionella kvalitet och tillförlitlighet.

Skicka förfrågan

Produktbeskrivning

Allmän beskrivning

VS1/R-12 Vakuumbrytare för inomhusbruk med lateral manövermekanism med lateral manövermekanism används fjäder för att lagra energi. Manövreringsmekanismen kan manövreras på två sätt: manuellt och elektromotoriskt. Egenskaperna överensstämmer med GB 1984-2003 Högspänningsströmbrytare, JB 3855-1996 3,6-4,5KV Inomhusväxelström Högspänningsströmbrytare Och IEC-standard 62271-100:20 Högspänningsbrytare AC00:20.

Tillämpa omgivningsförhållanden

Omgivningstemperatur: -15℃~+40℃.

2. Luftfuktighet i omgivningen: den genomsnittliga luftfuktigheten för en dag bör inte vara mer än 95%, den genomsnittliga luftfuktigheten för en månad bör inte vara mer än 90%.

3.Mättat ångtryck: det genomsnittliga trycket för en dag bör inte vara mer än 2,2 kPa; medeltrycket för en månad bör inte vara mer än 1,8 kPa.

4.Höjden över havet: 1000 m.

5. Jordbävningsintensitet: inte överstiga 8 grader.

6. Det bör installeras på platser utan brand, explosion, allvarlig smuts, kemisk erosion och våldsamma vibrationer.

Huvudsaklig teknisk specifikation

S.N	Namn	Enhet	Data
1	Märkspänning	kV	12
2	Nominell effektfrekvens tål spänning	kV	42
3	Nominell blixtimpuls tål spänning	kV	75
4	Nominell frekvens	Hz	50
5	Märkström	A	630	1250	1600
6	Nominell kortslutningsbrytström	kV	20	20
			25	25	25
			31.5	31.5	31.5
				40	40
7	Nominell toppmotståndsström	kV	50	50
			63	63	63
			80	80	80
				100	100
8	Ledande kretsresistans för varje fas	μΩ	≤40	≤35
9	Spelrum mellan öppna kontakter	mm	11±1
10	Över resor	mm	3±0,5
11	Varaktighet för kontaktstuds vid stängning	ms	≤2
12	Utifrån samtidig CO-drift av tre poler		≤2
13	Öppettid		≤50
14	Stängningstid		≤100
15	Genomsnittlig öppningshastighet	m/s	0,9~1,3
16	Genomsnittlig stängningshastighet	m/s	0,4–0,8
17	DC-komponent		50 %(max.)
18	Mekanisk uthållighet	Cykel	10000

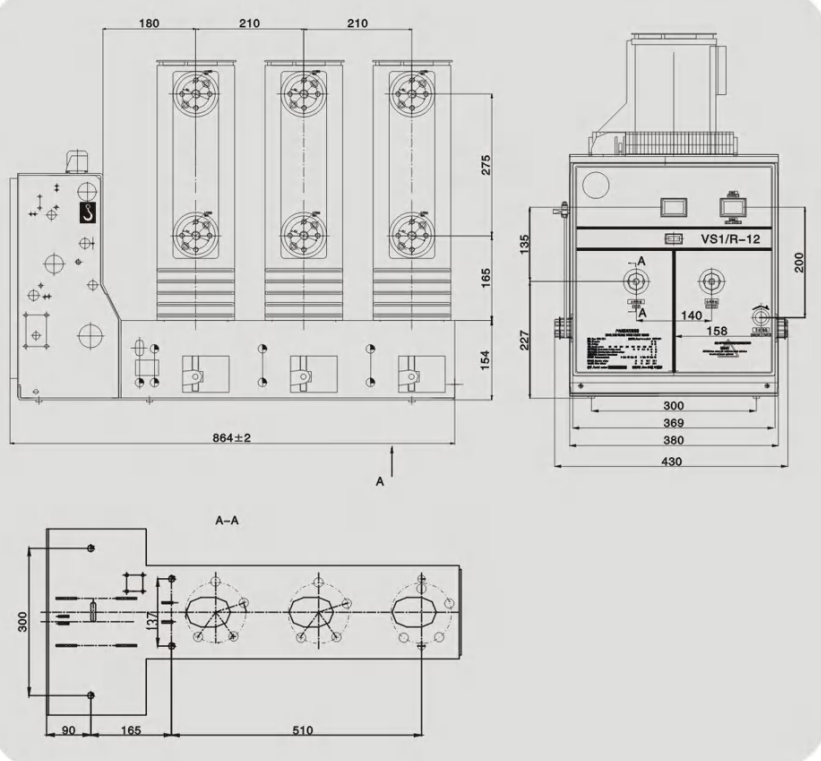

Övergripande konturritning

Följande information krävs för beställning

VCB Full typ, huvudsaklig teknisk specifikation, avstånd mellan fas och kvantitet.

Typ och specifikation av servicespänning.

Namn och antal reservdelar.

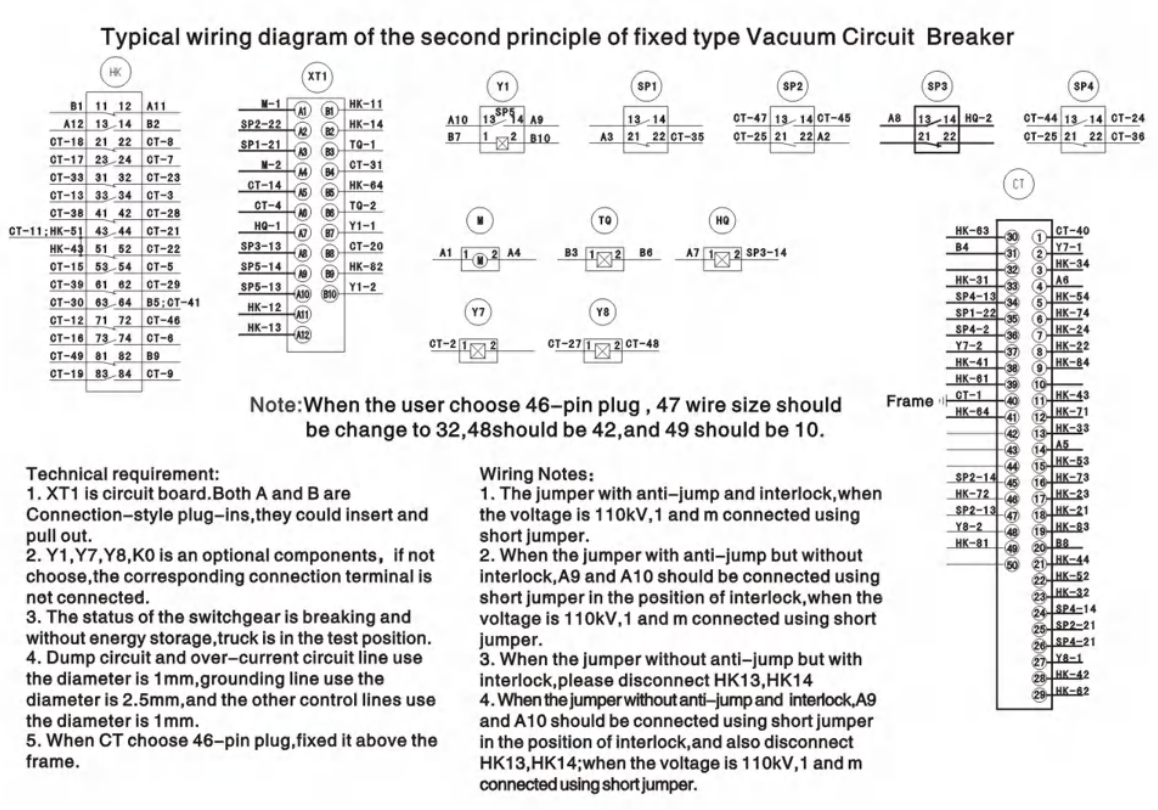

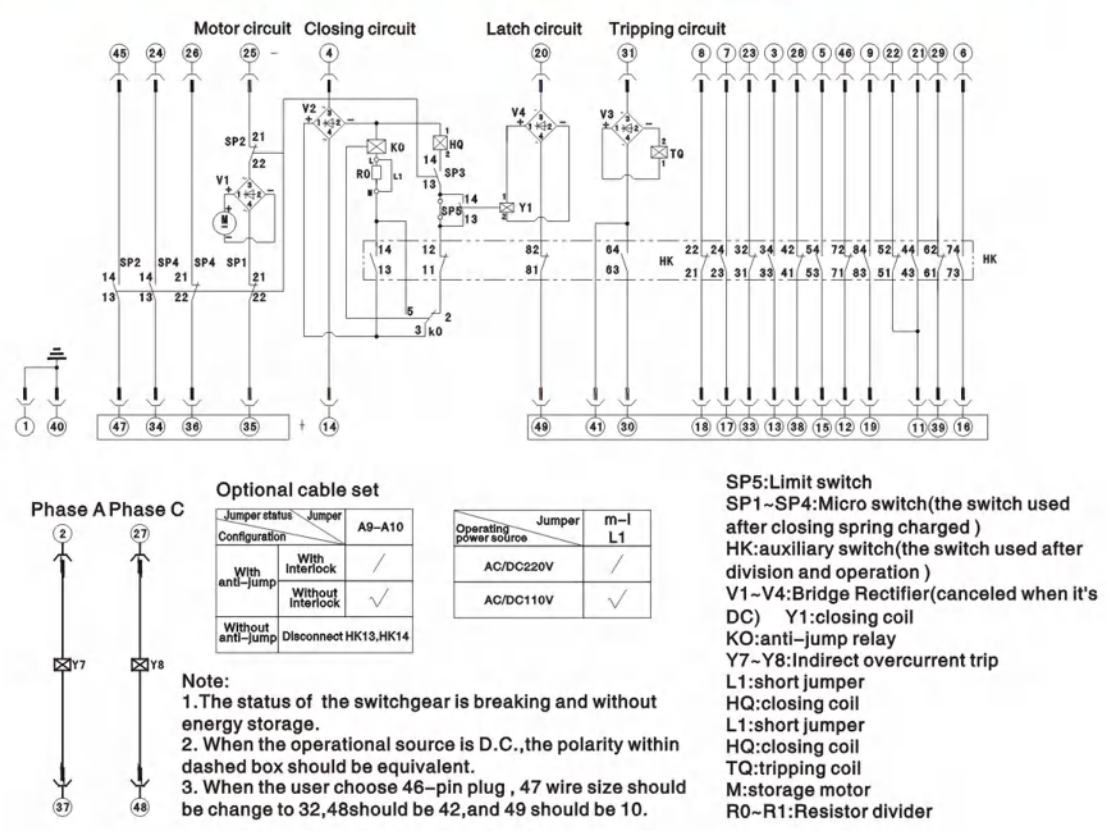

ÖversiktsritningTypiskt kopplingsschema för den andra principen
