72mm Storlek Analog Hn-72 amperemeter Endast DC AC voltmeter och amperemeter Partihandel

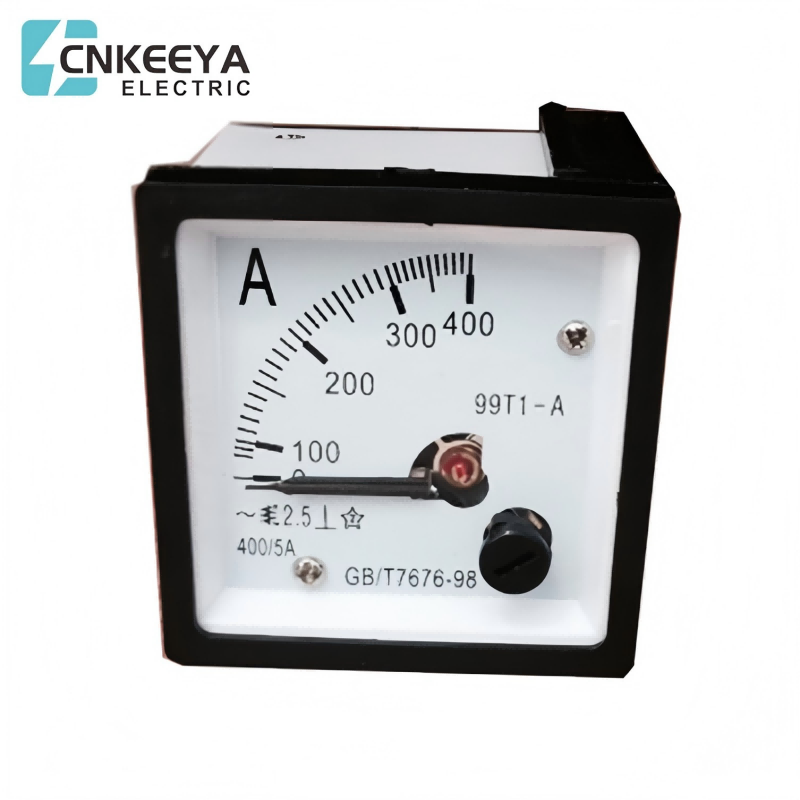

Amperemeter 99T1-A

72 mm storlek Analog Hn-72 amperemeter Endast DC AC Voltmeter och amperemeter i grossistledet, 99T1 amperemetern är en vanligt använda pekamperemeter, lämplig för installation på displaypaneler och stora kopplingstavlor för olika styr- och distributionssystem för att indikera relevanta elektriska parametrar såsom AC/DC-ström, spänning, effektfaktor, effekt, synkront värde, strömspänning, och utfällning.

Amperemetern 99T1 används ofta som en pekamperemeter. Bekvämt att observera den specifika storleken på strömmen.

Tillämpningsomfång

Används ofta i följande industrier: kraftverk, distributionsanläggningar, mekanisk utrustning, fartyg, flyg, transformatorer, etc.

Internationell standard

99T1 amperemeter enligt internationellt erkända pekaramperemeterspecifikationer och dimensioner:

Kompositionsstruktur

Består av ett fast magnetiskt kretssystem och rörliga delar. Instrumentets magnetiska kretssystem inkluderar en permanentmagnet 1, polhandflatorna 2 fixerade vid magnetens två poler och en cylindrisk järnkärna 3 placerad mellan de två polerna. Den cylindriska järnkärnan är fixerad på instrumentfästet för att minska magnetiskt motstånd och generera ett enhetligt strålande magnetfält i luftgapet mellan polhandflatan och järnkärnan. När den rörliga spolen 4 i detta magnetfält avböjs runt rotationsaxeln, är magnetfälten på de två effektiva sidorna alltid lika stora och vinkelräta mot varandra. Den rörliga spolen är lindad runt en aluminiumram. Skaftet är uppdelat i två delar, fram och bak. Ena änden av varje halvaxel är fixerad på den rörliga spolens aluminiumram, och den andra änden stöds i lagret genom axelspetsen. Det finns också en pekare installerad på den främre halvaxeln, som används för att indikera storleken på den uppmätta elektriciteten när den rörliga delen böjs.

Strukturella egenskaper

1: (Instrument) mätkrets

Den interna kretsdelen av elmätaren och dess tillbehör, inklusive de sammankopplade ledningarna (om några). Drivs av ström eller spänning, varav en eller båda är huvudfaktorerna som bestämmer det uppmätta indikatorvärdet. (En av strömmen eller spänningen kan vara den uppmätta själv)

2 Strömkrets

En mätkrets vars ström är den huvudsakliga faktorn som bestämmer det uppmätta indikatorvärdet.

Notera: Strömmen som passerar genom strömledningen kan vara direkt den uppmätta strömmen, eller levereras av en extern strömtransformator, dras ut av en extern shunt och proportionell mot den uppmätta strömmen.

3 spänningsledningar

En mätkrets där den applicerade spänningen är huvudfaktorn som bestämmer det uppmätta indikatorvärdet.

Obs: Spänningen som appliceras på spänningsledningen kan vara den uppmätta spänningen, eller spänningen som tillförs av en extern spänningstransformator eller spänningsdelare, eller spänningen proportionell mot den uppmätta spänningen från ett externt seriemotstånd (impedans).

4 Externa mätlinjer

Instrumentets externa kretsdel, från vilken det uppmätta värdet kan erhållas

5 hjälpledningar

Nödvändigt för instrumentdrift, mätkretsar utanför kretsen.

6 Extra strömförsörjning

Hjälpkrets för tillförsel av elektrisk energi

7 mätkomponenter

Vissa komponentkombinationer av mätelement. De kan få den rörliga delen att producera rörelse relaterad till det uppmätta objektet under verkan av det uppmätta objektet.

8 rörliga delar

Mätelementets rörliga komponenter.

9 indikatoranordning

Komponenten i mätinstrumentet som visar det uppmätta värdet.

10 indikator

En komponent som använder en skala för att indikera positionen för en rörlig del.

11: Skallinjal

En serie markörer och siffror, i kombination med indikatorer, kan användas för att erhålla det uppmätta värdet.

12 divisionslinje

Markeringarna på ratten delar upp skalan i lämpliga intervall för att bestämma indikatorns position.

13 Noll skiljelinje

Nollsiffran på ratten.

14 divisioner

Avståndet mellan två intilliggande skiljelinjer.

15 graders siffror

En serie siffror kombinerat med skiljelinjen.

16 Mekaniskt nollläge

Jämviktsläget för indikatorn efter att mätelementet för den mekaniska styrningen stängs av. Denna position kan sammanfalla med eller inte sammanfalla med nolldelningslinjen.

I instrument med mekaniskt kompressionsnollläge motsvarar det mekaniska nollläget inte skiljelinjen.

I instrument utan betydande mekaniska reaktionskrafter är det mekaniska nollläget osäkert.

Noggrannhet

Precisionen hos instrument kallas noggrannhet, även känd som precision. Precision och fel kan sägas vara tvillingbröder, eftersom förekomsten av fel ger upphov till begreppet precision. Kortfattat avser instrumentnoggrannhet i vilken grad instrumentets uppmätta värde ligger nära det sanna värdet, vanligtvis uttryckt som relativt procentuellt fel (även känt som relativa konverteringsfel).

Variation

Variation avser den maximala skillnaden mellan de indikerade värdena för ett instrument när den uppmätta variabeln (vilket kan förstås som insignalen) når samma värde från olika håll flera gånger. Variationen av den uppmätta parametern från liten till stor (positiv karakteristik) och från stor till liten (omvänd karakteristik) är med andra ord i vilken grad den uppmätta parametern inte matchar under konstanta yttre förhållanden. Skillnaden mellan de två kallas instrumentvariation

Känslighet

Känslighet avser ett instruments känslighet för förändringar i den uppmätta parametern, eller med andra ord förmågan att reagera på förändringar i den uppmätta kvantiteten. Det är förhållandet mellan utgångsändringsökningen och ingångsändringsökningen i stationärt tillstånd. Känslighet är ibland också känd som "förstärkningsförhållandet" och är lutningen för varje punkt på tangentlinjen för instrumentets statiska egenskaper. Att öka förstärkningsfaktorn kan förbättra instrumentets känslighet. Att bara öka känsligheten förändrar inte instrumentets grundläggande prestanda, det vill säga instrumentets noggrannhet förbättras inte. Tvärtom, ibland kan svängningsfenomen uppstå, vilket orsakar instabil uteffekt. Instrumentets känslighet bör hållas på en lämplig nivå.
