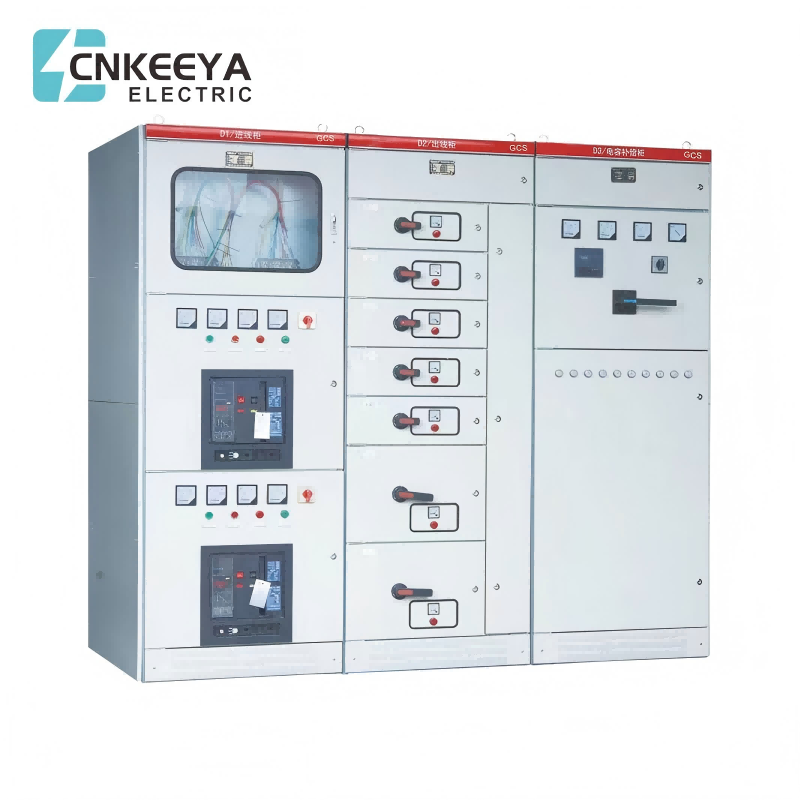

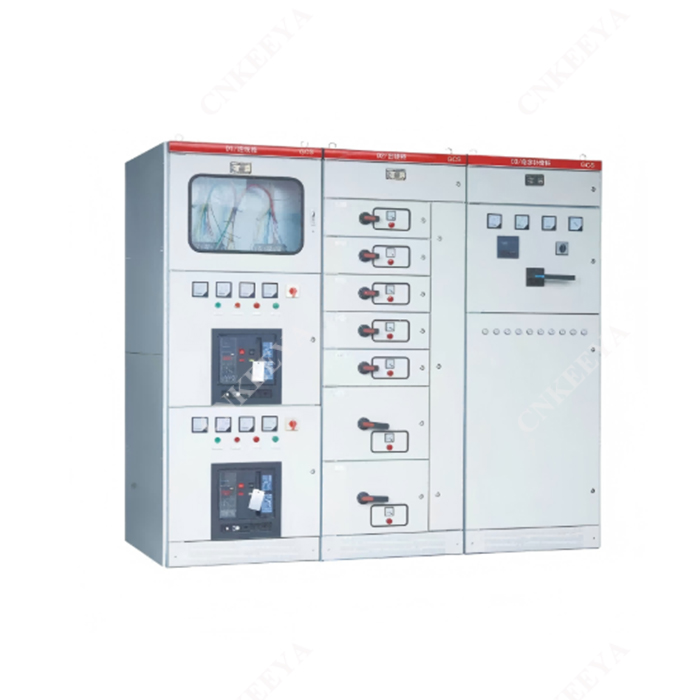

GCS lågspänning uttagbara switchgear

GCS lågspänning uttagbara switchgear

CNKEEYA, en utmärkt fabrik och pålitlig leverantör, är stolt över att tillverka banbrytande GC: s lågspänning uttagbara switchgear. Med ett engagemang för innovation och precisionsteknik, utmärker vår fabrik i att skapa dessa avancerade switchgear -lösningar utformade för att tillgodose de utvecklande behoven hos olika branscher. Som dedikerade leverantörer prioriterar CNKEEYA kvalitet och anslutning till branschstandarder och erbjuder modernaste GCS-switchgear som säkerställer effektiv kraftfördelning och kontroll. Med vår nya serie GCS lågspänning uttagbara switchgear fortsätter Keeya att sätta riktmärket för tillförlitlighet, säkerhet och modern teknik. Välj CNKEEYA som din leverantör för det senaste inom switchgear -lösningar och upplev framtiden för pålitliga och avancerade elektriska distributionssystem.

Huvudapplikation

GCS-enheten är lämplig för kraftdistributionssystem i kraftverk, petroleum, kemisk, metallurgi, höghus och andra industrier. Det är trefas AC 50 (60) Hz lågspänning Komplett uppsättning distributionsenhet med nominell driftspänning på 380V (400V), (600V) och klassad ström

Denna serie låg spänning uttagbar switchgear är en kombinerad skåpstyp monterad av fabrik (FBA) med standardmoduler.

Denna serie låg spänning uttagbar switchgear är lämplig för kraftverk, transformatorstation, petrokemisk industri, metallurgi, stålrullning, transport, energi, lätt industri, textil och andra industriföretag och bostadsområde, höghöjda byggnader och andra platser, och det används för elektrisk energiomvandling, distribution och kontroll av elektriska kraftsystem för AC 50-600Hz med ratering 60606060606060606606066.

Enheten överensstämmer med GB 7251.1 Lågspänningsomkopplare och styrväxelmonteringar-del 1: typtestade och delvis typtestade enheter och nationella professionella standarder och IEC 439-1 International Standard.

Prestationsindex

Enhetens utformning uppfyller följande standarder:

● IEC439-1 Lågspänningsomkopplare och styrväxelmonteringar-del 1: Typ-testade och delvis typtestade enheter

● GB 7251 Lågspänningsomkopplare och kontroll Gear Assemblies-Part 5 ASSMEBLY för kraftdistribution i offentliga nätverk

● ZBK 36001 Lågspänningsuttagbar switchgear

Grundläggande teknisk parameter

Anordningsfunktion

● LMPROVING ADAPTER: s värmekapacitet och minskar kraftigt den ytterligare temperaturökningen som orsakas av temperaturökningen av adaptern till anslutningar, kabelloggar och distanser.

● Separationen mellan funktionella enheter och fack är tydlig och pålitlig, och misslyckandet med en enhet påverkar inte andra enheter för att minimera felet.

● Det horisontella arrangemanget av bussstången gör att enheten har god dynamisk och termisk stabilitet och tål effekterna av 80/176KA kortslutningsström.

● Antalet kretsar i en enda MCC-switchgear är så många som 22, som helt betraktar behoven hos stor enhet för en enhet, petrokemiska system och andra branscher för automatiserade motorgrupper.

● Anslutningen mellan enheten och den externa kabeln är klar i kabelrummet, och kablarna kan matas in och lämnas upp och ner. Den aktuella transformatorn är installerad i kabelrummet för att underlätta installation och underhåll.

● Samma kraftfördelningssystem kan begränsa kortslutningsströmmen genom matchning av strömbegränsande reaktorer, stabilisera busspänningen till ett visst värde och delvis minska kraven på kortslutningsstyrkan i komponenterna.

● Lådan har ett tillräckligt antal sekundära kontakter (32 par för 1 enhet och högre, 20 par för 1/2 enhet), vilket kan uppfylla kraven i antalet datorgränssnitt och automatiska styrkretsar.

Hjälpkrets

Utformningen av hjälpkretsdiagrammet överensstämmer med de "tekniska föreskrifterna för utformningen av hjälpkraft för termiska kraftverk" och andra relevanta designtekniska föreskrifter. Det är tillämpligt på lågspänningskraftssystemet för kraftverk och transformatorstationer och lågspänningskraftsfördelningssystemen i fabriker och gruvföretag och höga byggnader. Hjälpkretslösningen är utformad enligt huvudkretslösningarna, som har de funktionella enheterna för strömförsörjningskabeln, mataren (PC) och motormataren (MCC) för driftskontroll.

Installationsdiagram

Fig 2 PC -skåpinstallationsdiagram

3 MCC -skåpinstallationsdiagram

Beställningsinstruktion

Beställningsavtalet innehåller följande innehåll:

● Den fullständiga modellen för produkten inkluderar huvudkretslösningsnumret och Auxiliary Circuit Solution Number

● Diagram för huvudkretssystemets sekvensdiagram

● Schematiskt diagram

● Lista över komponenter i skåpet

● Spänning, ström, tid och andra inställningsparametrar i kretsen

● Andra specialkrav som är inkonsekvent med normal användning av produkten
