I landskapet av elektriska lösningar utmärker sig Keeya, baserat i Kina, som en främsta leverantör, som symboliseras av deras MNS Low Voltage Drawable Switchgear. MNS-serien är noggrant utformad för att tillgodose specifika kundkrav och återspeglar Keeyas engagemang för flexibilitet och anpassningsförmåga i elektriska system.

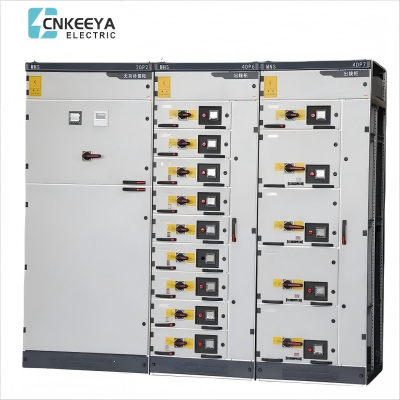

MNS utdragbart ställverk för lågspänning
Känd för sin robusta konstruktion och uthålliga prestanda, Keeya högkvalitativa MNS Low Voltage Drawable Switchgear säkerställer lång livslängd och tillförlitlighet för lågspänningsinstallationer. Keeyas betoning på anpassning understryker deras uppdrag att leverera skräddarsydda, hållbara lösningar som möter elbranschens föränderliga behov.
Denna serie av utdragbara lågspänningsställverk är en typ av kombinationsskåp som monterats av fabriken med standardmoduler (FBA).
Denna serie av utdragbara lågspänningsställverk är lämpliga för kraftverk, transformatorstationer, petrokemisk, metallurgisk stålvalsning, transportenergi, lätt industri och textilföretag, bostadssamhällen, höghus och andra platser. Den används för energiomvandling, distribution och styrning av kraftdistributionsutrustning i kraftsystem med AC 50-60HZ och märkspänning AC 660V och lägre.
Denna enhet uppfyller de nationella professionella standarderna GB7251.1 "Low Voltage Complete Switchgear" och JB/T9961 "Low Voltage Drawable Complete Switchgear", samt IEC439-1 internationella professionella standarder.

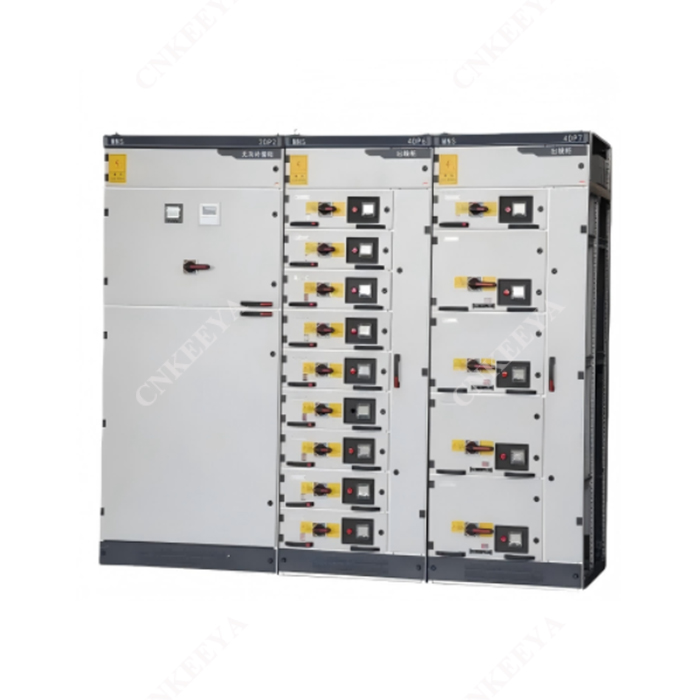

MNS utdragbart ställverk för lågspänning
Denna serie av utdragbara lågspänningsställverk är ett slags kombinerat skåp som är fabriksmonterat (FBA) med standardmoduler.
Denna serie av utdragbara lågspänningsställverk är tillämplig på kraftverk, transformatorstationer, petrokemisk, metallurgisk och stålvalsning, transport, energi, lätt industri och textilföretag, bostadskvarter, höghus och andra platser, som kraftdistributionsutrustning för AC 50~60HZ kraftsystem med märkspänning på 660V och lägre för strömkonvertering, distribution och kontroll.
Installationen överensstämmer med GB 7251.1 Lågspänningsställ- och styrutrustningsenheter-Del 1: Typtestade och delvis typtestade enheter och JB/T 9961 Lågspänningsutdragbara ställverk och kontrollenheter och IEC439-1 internationella professionella standarder.
● Den omgivande lufttemperaturen ska inte vara högre än +40 ℃ och lägre än -5 ℃, och medeltemperaturen ska inte vara högre än +35 ℃ inom 24 timmar. Atmosfäriska förhållanden: Luften är ren och den relativa luftfuktigheten överstiger inte 50 % vid den maximala temperaturen på +40 ℃. Högre relativ luftfuktighet är tillåten vid lägre temperaturer, t.ex. 90 % vid +20 ℃, men temperaturförändringar bör beaktas eftersom kondens kan förekomma ibland.
● Höjd: inte överstigande 2000m.
● Enheten är lämplig för transport- och lagringsprocesser vid temperaturer från -25 ℃ till +55 ℃ och upp till +70 ℃ under en kort tidsperiod (inte överstigande 24 timmar). temperaturer och bör kunna fungera normalt under normala förhållanden.
● Om ovanstående servicevillkor inte kan uppfyllas ska det lösas genom förhandling mellan användaren och tillverkaren. När anordningen används på havsbaserad oljeborrplattform och kärnkraftverk ska ett separat tekniskt avtal tecknas.
1 Elektrisk prestanda |
660V(1000)V |
Nominell isolationsspänning |
380V 660V |
Märkdriftspänning |
5000A |
Max.driftström för huvudbussen |
100kA/1s |
Nominell motstå ström av huvudbussen |
220kA/ls |
Nominell toppmotståndsström från huvudbussen |
1000A |
Max.driftström för distributionsbussen (vertikal buss) |
|
Toppström för distributionsbussen (vertikal buss) |
|
Standardtyp |
105kA(max.)/0,1s |
Förstärkt typ |
176kA(max.)/0,1s |
MNS utdragbart ställverk för lågspänning
I linje med IEC 529 och D IN 40050 standarder
IP30: fast ed protation för storlek större än φ 2,5 MM
IP40: fast ed protation för storlek större än 1,0 MM φ
IP54: skydd mot damm och alla riktningar av stänk
(Konsultera med tillverkaren när du beställer IP54 skyddsnivå)
1. Strömfördelningscentralskåp (PC): den kan använda EMAX, MT, 3WN, AH, ME-seriebrytare.
2. Motorstyrningskåp (MCC): det är monterat av lådor i olika storlekar. Huvudströmbrytaren för varje krets använder högkvalitativ trasig strömbrytare av plasthölje eller roterande lastbrytare med säkring. Automatisk effektfaktorkompensationsskåp (med manuell, automatisk och fjärrstyrd effektfaktorkompensationsenhet)
Höjd |
Bredd |
Djup |
Notera |
||
H |
B |
T |
T1 |
T2 |
|
2200 |
400 |
1000 |
800 |
200 |
Main busstransfer |
2200 |
400 |
1000 |
800 |
200 |
F₁s-1250-2000 ME630-1605 |
2200 |
600 |
1000 |
800 |
200 |
F₂s-2500 |
2200 |
800 |
1000 |
800 |
200 |
F₄s-3200 me2000-3200 |
2200 |
1000 |
1000 |
800 |
200 |
F₅s-4000 Me3205 |
2200 |
1200 |
1000 |
800 |
200 |
Me4005 |
MNS utdragbart ställverk för lågspänning
Höjd |
Bredd |
Djup |
Notera |
||||
H |
|
B1 |
B2 |
T |
T1 |
T2 |
|
2200 |
1000 |
600 |
400 |
600 |
400 |
200 |
Ensidig drift |
2200 |
1000 |
600 |
400 |
1000 |
400 |
200 |
Dubbelsidig drift |
