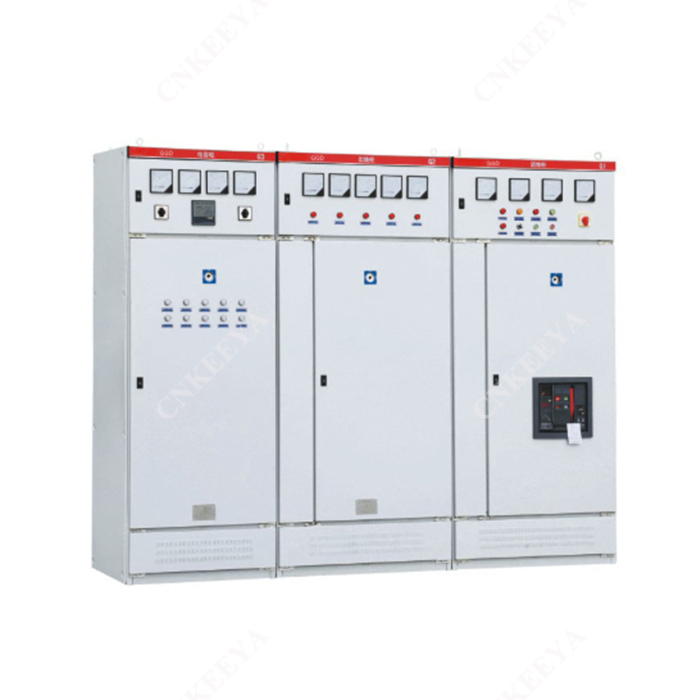

GGD AC Lågspänningsfördelningsskåp

Designad för precision och tillförlitlighet, fungerar GGD AC Low Voltage Power Distribution Cabinet som en hörnsten i kraftdistributionssystem, och visar upp Keeyas engagemang för att möta och överträffa industristandarder. Som en pålitlig partner på området ger Keeyas AC Low Voltage Power Distribution Cabinets en pålitlig och effektiv lösning för olika applikationer, vilket bidrar till robustheten hos den elektriska infrastrukturen.

GGD AC Low Voltage Power Distribution Cabinet är lämpligt för kraftverk, transformatorstationer, gruvföretag och andra energianvändare med AC 50H, märkspänning på 380V och märkström på 3150A i distributionssystemet. Den används för kraftomvandling, distribution och kontroll av kraft-, belysnings- och distributionsutrustning.

GGD AC Low Voltage Power Distribution Cabinet är utformat i enlighet med kraven från de överordnade myndigheterna i energiministeriet, såväl som strömanvändare och designavdelningar. Den bygger på säkerhet, ekonomi, rationalitet och tillförlitlighet Ett nytt lågspänningsfördelningsskåp designat utifrån principen om. Produkten har egenskaperna hög brottkapacitet, god dynamisk och termisk stabilitet, flexibla elektriska lösningar, bekväm kombination, olika serier, stark praktisk, ny struktur och hög skyddsnivå. Den kan användas som en uppdaterad produkt för lågspänningsställverk.

GGD AC Low Voltage Power Distribution Cabinet uppfyller standarder som IEC439 "Low Voltage Switchgear and Control Equipment" och GB7251 "Low Voltage Switchgear".

Serviceskick

● Den omgivande lufttemperaturen ska inte vara högre än +40 ℃, inte lägre än -5 ℃, och medeltemperaturen inom 24 timmar ska inte vara högre än +35 ℃;

● För installation och användning inomhus får höjden på användningsplatsen inte överstiga 2000m;

● Den relativa luftfuktigheten i den omgivande luften överstiger inte 50 % när den maximala temperaturen är +40 ℃, och en högre relativ temperatur bör tillåtas vid en lägre temperatur (t.ex.: 90 % vid +20 ℃), med hänsyn tagen till möjligheten temperaturförändringar kommer ibland att orsaka kondenseringseffekter;

● När utrustningen är installerad bör lutningen mot vertikalplanet inte överstiga 5°;

● Utrustningen bör installeras på en plats där det inte förekommer allvarliga vibrationer, stötar och korrosion;

● När användaren har speciella krav kan det lösas genom samråd med tillverkaren.

Elektrisk prestanda

Grundläggande elektriska parametrar

GGD AC Lågspänningsfördelningsskåp

Huvudkretslösning

Huvudkretsen i GGD-skåpet har 129 lösningar utformade med totalt 298 specifikationer (exklusive lösningar och specifikationer som härrör från förändringar i hjälpkretsens funktion och förändringar i styrspänningen).

Där GGD1 typ 49-lösningar finns tillgängliga med 123 specifikationer

GGD2 typ 53-lösningar finns tillgängliga med 107 specifikationer

GGD3 typ 27-lösningar finns tillgängliga med 68 specifikationer

Huvudkretslösningen väljs genom att inhämta synpunkter från majoriteten av design- och användaravdelningarna, och lösningen som krävs av kraftverket har lagts till. Märkströmmen är upp till 3150A, lämplig för val av distributionstransformatorer på 2000kVA och lägre. Dessutom är GGJ1 och GGJ2 kondensatorkompensationsskåp designade för att möta behoven av reaktiv effektkompensation, med 4 huvudkretslösningar och 12 specifikationer totalt.

Hjälpkretslösning

Utformningen av hjälpkretsen är tillgänglig i två delar lösningar: kraftförsörjningsplanen och kraftproduktionsanläggningen. Det finns tillräckligt med utrymme i GGD-skåpet för att installera de sekundära komponenterna. Samtidigt har en speciell LMZ3D-strömtransformator utvecklats för att möta behoven hos kraftverk och speciella användare när det bifogade reläskyddet är nödvändigt.

Huvudbuss

Med tanke på prisförhållandet och möjligheten att ersätta koppar med aluminium, kan enkel aluminiumbuss användas när märkströmmen är 1500A och lägre, och dubbel kopparbuss används när märkströmmen är större än 1500A. Tillverkaren kommer att producera prototyper och "godkänna" typtestet enligt denna förordning. Givetvis kan tillverkaren även byta ut aluminiumbussen mot en kopparbuss med samma strömkapacitet som användarna kräver. De överlappande ytorna på bussen är alla behandlade med tennemaljering.

Val av elektriska komponenter

(1) GGD-skåpet antar främst de mer avancerade elektriska komponenterna som kan masstillverkas i Kina. Samtidigt behåller den också vissa egenskaper hos gamla produkter som DZ10D, DZ20, etc. under förutsättningen att fullt ut överväga genomförbarheten enligt ekonomiska och rimliga principer. Föråldrade produkter används inte längre.

(2) HD13BX och HS13BX roterande knivbrytare är en speciell komponent utformad för att möta behoven hos den unika strukturen i GGD-skåpet. Den ändrar mekanismens funktionsläge och behåller fördelarna med den gamla produkten. Det är en praktiskt ny typ av elektriska komponenter.

(3) Designavdelningen väljer nya elektriska komponenter med bättre prestanda och mer avancerad teknik som användarna behöver, eftersom GGD-skåpet har god installationsförmåga, kommer det i allmänhet inte att orsaka tillverknings- och installationssvårigheter p.g.a. de uppdaterade elektriska komponenterna.

(4) För att ytterligare förbättra huvudkretsens dynamiska stabilitet är en kombinerad bussklämma av ZMJ-typ och isolerande stöd för GGD-skåpet utformad. Bussklämman är gjord av höghållfast, högt namnretardant PPO-legeringsmaterial, med hög isoleringshållfasthet, bra självsläckande prestanda och unik struktur. Den kan enkelt kombineras till en enkel bussklämma eller en dubbelbussklämma genom att justera byggstenen. Det isolerande stödet är en formgjuten struktur av hylstyp med låg kostnad och hög hållfasthet, vilket löser defekten med otillräckligt krypavstånd för gamla produkter.

Form och monteringsmått

Komplett uppsättning produkter

Vårt företag tillhandahåller följande dokument och bilagor vid leverans:

● Packlista

● Produktcertifiering

● Bruksanvisning

● Fabrikstestrapport

● Relaterade elektriska ritningar

● Nycklar till skåpdörr, manöverhandtag och reservdelar specificerade i kontraktet.
