GGD Lågspänningsställverk

Översikt

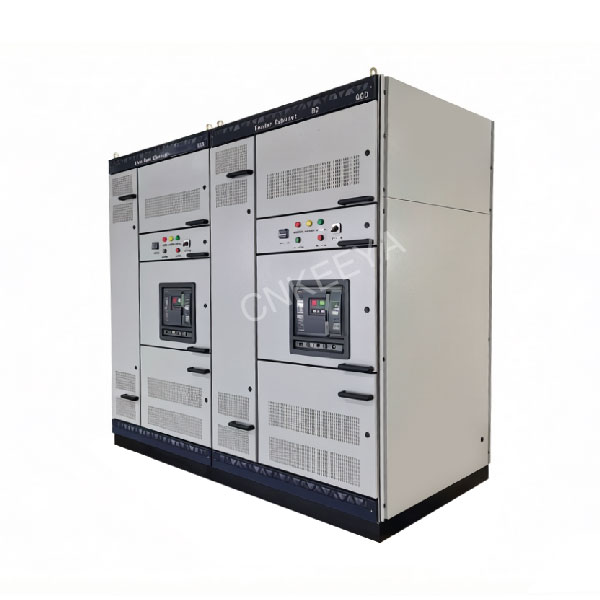

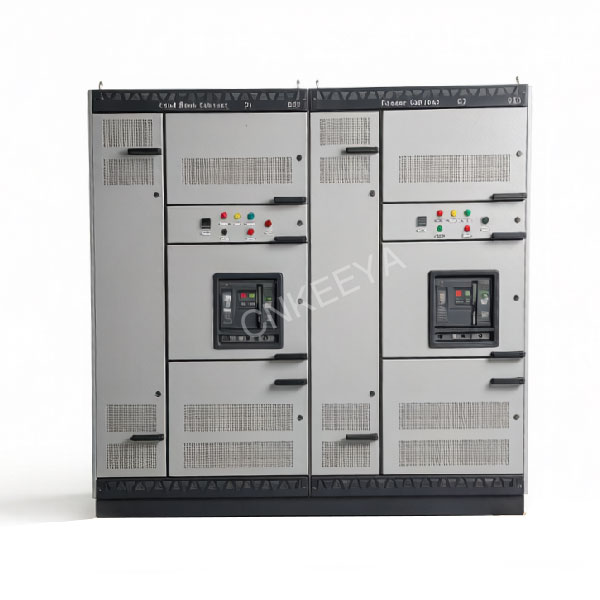

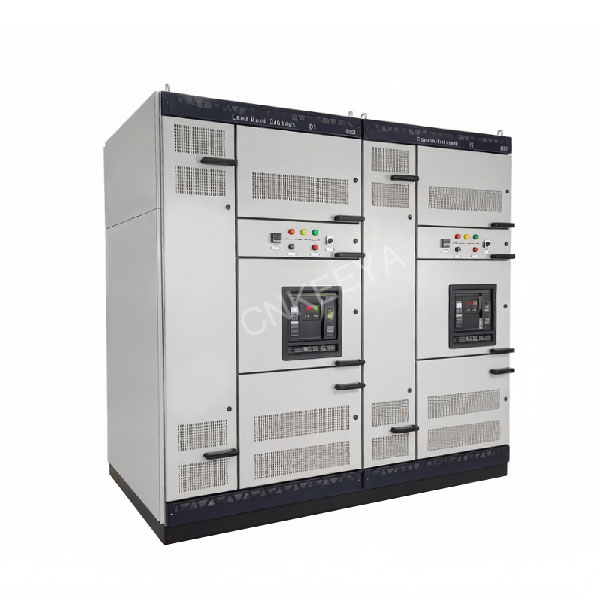

GGD Low Voltage Switchgear är ett komplett lågspänningsställverk av fast typ som ofta används för växelströmsdistribution, kretsskydd, energikontroll och övervakning. Vår modell är konstruerad för utländska 60Hz nätsystem, helt tillverkad i enlighet med IEC 61439 internationell standard.

Denna 4000A GGD lågspänningsväxel ger stabil strömförsörjning för stora industrianläggningar, kraftverk, kommersiella komplex, gruvprojekt och infrastruktur utomlands. Den har hög brottkapacitet, utmärkt dynamisk och termisk stabilitet, flexibelt elektriskt schema och tillförlitlig långtidsdrift. Kärntekniska parametrar (Match Nameplate Spec)

Produktmodell: GGD

Utförandestandard: IEC 61439

Märkspänning: AC415V

Märkström: 4000A

Märkfrekvens: 60Hz

Skyddsklass: IP4X

Strukturtyp: Fast installation, fast fack

Användning: AC lågspänningsfördelningssystem

Anpassad service: Anpassad samlingsskenalayout, märkesbrytare, mätarkonfiguration, fabriksserienummer och anpassning av namnskylt i rostfritt stål

Serviceskick

● Den omgivande lufttemperaturen ska inte vara högre än +40 ℃, inte lägre än -5 ℃, och medeltemperaturen inom 24 timmar ska inte vara högre än +35 ℃;

● För installation och användning inomhus får höjden på användningsplatsen inte överstiga 2000m;

● Den relativa luftfuktigheten i den omgivande luften överstiger inte 50 % när den maximala temperaturen är +40 ℃, och en högre relativ temperatur bör tillåtas vid en lägre temperatur (t.ex.: 90 % vid +20 ℃), med hänsyn till möjligheten att temperaturförändringar ibland kan orsaka kondenseffekter;

● När utrustningen är installerad bör lutningen mot vertikalplanet inte överstiga 5°;

● Utrustningen bör installeras på en plats där det inte finns några allvarliga vibrationer, stötar och korrosion;

● När användaren har speciella krav kan det lösas genom samråd med tillverkaren.

Elektrisk prestanda

Grundläggande elektriska parametrar

GGD AC Lågspänningsfördelningsskåp

Huvudkretslösning

Huvudkretsen i GGD-skåpet har 129 lösningar utformade med totalt 298 specifikationer (exklusive lösningar och specifikationer som härrör från förändringar i hjälpkretsens funktion och förändringar i styrspänningen).

Där GGD1 typ 49-lösningar finns tillgängliga med 123 specifikationer

GGD2 typ 53-lösningar finns tillgängliga med 107 specifikationer

GGD3 typ 27-lösningar finns tillgängliga med 68 specifikationer

Huvudkretslösningen väljs genom att inhämta synpunkter från majoriteten av design- och användaravdelningarna, och lösningen som krävs av kraftverket har lagts till. Märkströmmen är upp till 3150A, lämplig för val av distributionstransformatorer på 2000kVA och lägre. Dessutom är GGJ1 och GGJ2 kondensatorkompensationsskåp designade för att möta behoven av reaktiv effektkompensation, med 4 huvudkretslösningar och 12 specifikationer totalt.

Produktfördelar

✅ Överensstämmer med IEC 61439 International Standard

Designad och testad enligt IEC 61439, uppfyller globala industriella elektriska krav för projekt i Mellanöstern, Latinamerika och Sydostasien.

✅ 4000A hög strömbelastningskapacitet

Optimerat kopparskensystem, lämpligt för tunga industriella inkommande kraftfördelningar.

✅ IP4X skyddsnivå

Förhindrar inträngning av fasta främmande föremål, lämplig för inomhus fabriker, transformatorstationer och kraftverk.

✅ 60Hz specialiserad design

Optimerad för 60Hz elnät (Mexiko, Saudiarabien, Ghana och andra utomeuropeiska marknader), stabil drift utan problem med frekvensanpassning.

✅ Modulär och flexibel montering

Inkommande skåp, matarskåp, kondensatorskåp, ATS-skåp kan fritt kombineras enligt enlinjediagram.

✅ Säkert mekaniskt förreglingssystem

Flera säkerhetsspärrar för att undvika felaktig användning, skydda operatörer och elektrisk utrustning.

✅ Slitstarkt skåphus

Kallvalsad stålkapsling med anti-korrosions elektrostatisk beläggning; namnskylt i rostfritt stål för permanent identifiering av utrustning.

Hjälpkretslösning

Utformningen av hjälpkretsen är tillgänglig av två delar lösningar: kraftförsörjningsplanen och kraftproduktionsanläggningen. Det finns tillräckligt med utrymme i GGD-skåpet för att installera de sekundära komponenterna. Samtidigt har en speciell LMZ3D-strömtransformator utvecklats för att möta behoven hos kraftverk och speciella användare när det bifogade reläskyddet är nödvändigt.

Huvudbuss

Med tanke på prisförhållandet och möjligheten att ersätta koppar med aluminium, kan enkel aluminiumbuss användas när märkströmmen är 1500A och lägre, och dubbel kopparbuss används när märkströmmen är större än 1500A. Tillverkaren kommer att tillverka prototyper och "godkänna" typtestet enligt denna förordning. Givetvis kan tillverkaren även byta ut aluminiumbussen mot en kopparbuss med samma strömkapacitet som användarna kräver. De överlappande ytorna på bussen är alla behandlade med tenn- och amellingsprocess.

Val av elektriska komponenter

(1) GGD-skåpet antar främst de mer avancerade elektriska komponenterna som kan masstillverkas i Kina. Samtidigt behåller den också vissa egenskaper hos gamla produkter som DZ10D, DZ20, etc. under förutsättningen att fullt ut överväga genomförbarheten enligt ekonomiska och rimliga principer. Föråldrade produkter används inte längre.

(2) HD13BX och HS13BX roterande knivbrytare är en speciell komponent utformad för att möta behoven hos den unika strukturen i GGD-skåpet. Den ändrar mekanismens funktionsläge och behåller fördelarna med den gamla produkten. Det är en praktiskt ny typ av elektriska komponenter.

(3)Designavdelningen väljer nya elektriska komponenter med bättre prestanda och mer avancerad teknik som användarna behöver, eftersom GGD-skåpet har god installationsförmåga, kommer det i allmänhet inte att orsaka tillverknings- och installationssvårigheter p.g.a. de uppdaterade elektriska komponenterna.

(4) För att ytterligare förbättra huvudkretsens dynamiska stabilitet är en kombinerad bussklämma av ZMJ-typ och isoleringsstöd för GGD-skåpet designad. Bussklämman är gjord av höghållfast, högnamnretardant PPO-legeringsmaterial, med hög isoleringshållfasthet, bra självsläckande prestanda och unik struktur. Den kan enkelt kombineras till en enkel bussklämma eller en dubbelbussklämma genom att justera byggstenen. Det isolerande stödet är en formgjuten struktur av hylstyp med låg kostnad och hög hållfasthet, vilket löser defekten med otillräckligt krypavstånd för gamla produkter.

Form och monteringsmått

Komplett uppsättning produkter

Vårt företag tillhandahåller följande dokument och bilagor vid leverans:

● Packlista

● Produktcertifiering

● Bruksanvisning

● Fabrikstestrapport

● Relaterade elektriska ritningar

● Nycklar till skåpdörr, manöverhandtag och reservdelar specificerade i kontraktet.
