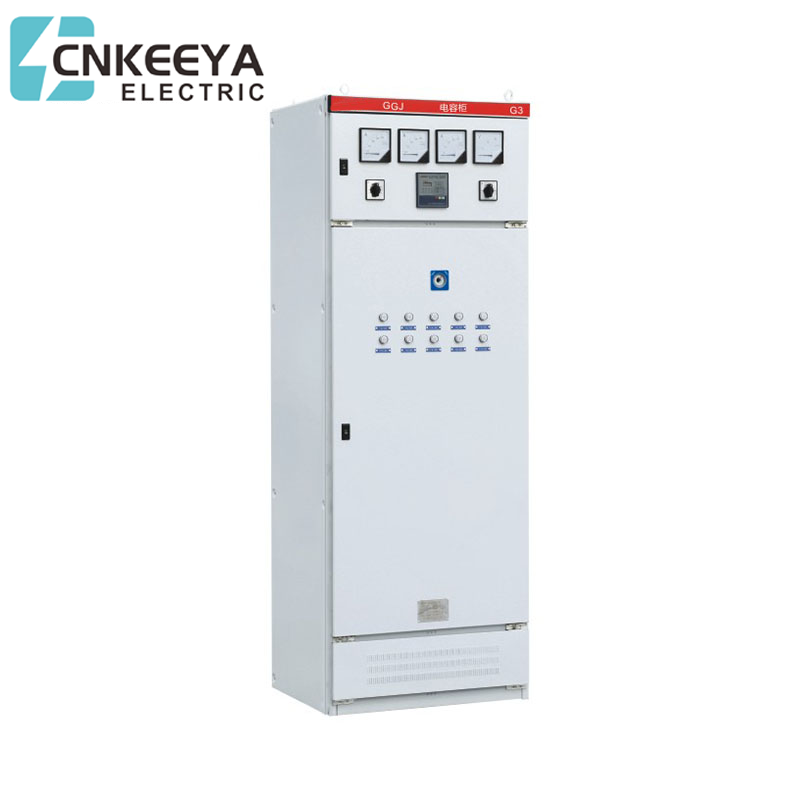

GGJ Kompensationsskåp för lågspänning reaktiv effekt
Model: GGJ
Som en ledande leverantör baserad i Kina är CNKEEYA stolta över att erbjuda högkvalitativa lösningar, exemplifierat av deras GGJ Low Voltage Reactive Power Compensation Cabinet. Konstruerade med precision och tillförlitlighet i åtanke, visar dessa skåp CNKEEYA:s engagemang för excellens inom elektrisk energihantering.
Som en pålitlig fabrik i branschen, tillhandahåller CNKEEYA:s GGJ Low Voltage Reactive Power Compensation Cabinet effektiva och exakta lösningar för att förbättra effektfaktorn och optimera energieffektiviteten i olika applikationer. GGJ-serien står som ett bevis på den avancerade tekniken och överlägsna hantverket som kännetecknar CNKEEYAs produkter.
GGJ Low Voltage Reactive Power Compensation Cabinet är speciellt designat för den faktiska situationen på elnätet. Den antar intelligent styrteknik, vilket effektivt löser problemet med automatisk omkoppling av reaktiv effektkompensation av parallella kondensatorer under harmoniska förhållanden. Å andra sidan kan den filtrera bort övertoner enligt användarens faktiska krav, rengöra elnätsmiljön, minska förluster och eliminera harmoniska faror; Och ge kondensatorreaktiv effekt till systemet för att förbättra effektfaktorn. Det kan användas i kraftdistributionssystem inom industrier som elektricitet, metallurgi, petrokemiska, industri- och gruvföretag, konstruktion, maskiner, etc.
Miljöförhållanden
●Höjd:2000m;
●Omgivningstemperatur: -25~+40℃;
● Relativ luftfuktighet: högst 90 % (20 ℃);
● Installationsplatsen ska vara fri från brandfarliga och explosiva material, frätande gaser och ledande damm;
●Det får inte förekomma några våldsamma vibrationer och turbulens, och installationsgradienten får inte vara större än 5 grader.
Strukturintroduktion
● Spänningsnollgenomgångsväxlingskompensationsanordning, som inte kan realisera någon inkopplingsström och slag, och kan byta kondensatorer;
● ofta och snabbt;
●Kondensatorns automatiska/manuella omkopplingsenhet används, som kan användas ofta för att förbättra kompensationsnoggrannheten;
● Skåpets ovansida är utrustad med en kylfläkt, som styrs av en temperaturkontrollomkopplare för att justera temperaturen i skåpet vid rätt tidpunkt;
● Kompletta skyddsfunktioner: kortslutning, överbelastning, överspänning, underspänning, fasförlustskydd, enkel inställning.
Teknisk parameter
● Märkspänning: 400V, 660V, 1000V;
● Märkfrekvens: 50Hz;
● Nominell kapacitet: 30-1000var;
● Driftspänningsområde: 0,8-1,1 Un;
● Kondensatorkabelläge: Y eller△; Mätfel: spänning:±0,5%, ström ±1%, reaktiv effekt: ±1%;
● Växlingsläge: automatisk växling enligt harmonisk spänning eller effektfaktor;
● Växlingsfördröjning: 0-999s justerbar
|
Lokalt kompensationsberäkning av motor och bestämning av erforderlig kapacitans |
||||||||||||
|
|
Före ersättning |
Kilovarantal kondensatorer som krävs per kilowattbelastning för att erhålla den nödvändiga COSφ2 |
||||||||||
|
Tan pl |
COSP1 |
COSφ2 = 0,7 |
COSφ2 = 0,75 |
Cosφ2 = 0,8 |
Cosφ2 = 0,82 |
cOsφ2 = 0,85 |
COSφ2 = 0,87 |
COSφ2 = 0,9 |
Cosφ2 = 0,92 |
Cosφ2 = 0,95 |
cosφ2 = 0,97 |
COSφ2 = 1,00 |
|
4.9 |
0.2 |
3.88 |
4.02 |
4.15 |
4.2 |
4.28 |
4.33 |
4.41 |
4.47 |
4.57 |
4.65 |
4.9 |
|
3.87 |
0.25 |
2.85 |
2.99 |
3.12 |
3.17 |
3.25 |
3.31 |
3.39 |
3.45 |
3.54 |
3.62 |
3.87 |
|
3.18 |
0.3 |
2.16 |
2.3 |
2.43 |
2.48 |
2.56 |
2.61 |
2.7 |
2.75 |
2.85 |
2.93 |
3.18 |
|
2.68 |
0.35 |
1.66 |
1.79 |
1.93 |
1.98 |
2.06 |
2.11 |
2.19 |
2.25 |
2.35 |
2.43 |
2.68 |
|
2.29 |
0.4 |
1.27 |
1.41 |
1.54 |
1.59 |
1.67 |
1.72 |
1.81 |
1.87 |
1.96 |
2.04 |
2.29 |
|
2.16 |
0.42 |
1.14 |
1.28 |
1.41 |
1.46 |
1.54 |
1.59 |
1.68 |
1.74 |
1.83 |
1.91 |
2.16 |
|
2.04 |
0.44 |
1.02 |
1.16 |
1.29 |
134 |
1.42 |
1.47 |
1.56 |
1.62 |
1.71 |
1.79 |
2.04 |
|
1.93 |
0.46 |
0.91 |
1.05 |
1.18 |
1.23 |
1.31 |
1.36 |
1.45 |
1.5 |
1.6 |
1.68 |
1.93 |
|
1.83 |
0.48 |
0.81 |
0.95 |
1.08 |
1.13 |
1.21 |
1.26 |
1.34 |
1.4 |
1.5 |
1.58 |
1.83 |
|
1.73 |
0.5 |
0.71 |
0.85 |
0.98 |
1.03 |
1.11 |
1.17 |
1.25 |
1.31 |
1.4 |
1.48 |
1.73 |
|
1.64 |
0.52 |
0.62 |
0.76 |
0.89 |
0.94 |
1.02 |
1.08 |
1.16 |
1.22 |
1.31 |
1.39 |
1.64 |
|
1.56 |
0.54 |
0.54 |
0.68 |
0.81 |
0.86 |
0.94 |
0.99 |
1.07 |
1.13 |
1.23 |
1.31 |
1.56 |
|
1.48 |
0.56 |
0.46 |
0.6 |
0.73 |
0.78 |
0.86 |
0.91 |
1 |
1.05 |
1.15 |
1.23 |
1.48 |
|
1.4 |
0.58 |
0.38 |
0.52 |
0.65 |
0.71 |
0.78 |
0.84 |
0.92 |
0.98 |
1.08 |
1.15 |
1.4 |
|
1.33 |
0.6 |
0.31 |
0.45 |
0.58 |
0.64 |
0.71 |
0.77 |
0.85 |
0.91 |
1 |
1.08 |
1.33 |
|
1.27 |
0.62 |
0.25 |
0.38 |
0.52 |
0.57 |
0.65 |
0.7 |
0.78 |
0.84 |
0.94 |
1.01 |
1.27 |
|
1.2 |
0.64 |
0.18 |
0.32 |
0.45 |
0.5 |
0.58 |
0.63 |
0.72 |
0.77 |
0.87 |
0.95 |
1.2 |
|
1.14 |
0.66 |
0.12 |
0.26 |
0.39 |
0.44 |
0.85 |
0.57 |
0.65 |
0.71 |
0.81 |
0.89 |
1.14 |
|
1.08 |
0.68 |
0.06 |
0.2 |
0.33 |
0.38 |
0.46 |
0.51 |
0.59 |
0.65 |
0.75 |
0.83 |
1.08 |
|
1.02 |
0.7 |
|
0.14 |
0.27 |
0.32 |
0.4 |
0.45 |
0.54 |
0.59 |
0.69 |
0.77 |
1.02 |
|
0.96 |
0.72 |
|
0.08 |
0.21 |
0.27 |
0.34 |
0.4 |
0.48 |
0.54 |
0.63 |
0.71 |
0.96 |
|
0.91 |
0.74 |
|
0.03 |
0.16 |
0.21 |
0.29 |
0.34 |
0.42 |
0.48 |
0.58 |
0.66 |
0.91 |
|
0.86 |
0.76 |
|
|
0.11 |
0.16 |
0.24 |
0.29 |
0.37 |
0.43 |
0.53 |
0.6 |
0.86 |
|
0.8 |
0.78 |
|
|
0.05 |
0.1 |
0.18 |
0.24 |
0.32 |
0.38 |
0.47 |
0.55 |
0.8 |
|
0.75 |
0.8 |
|
|
|
0.05 |
0.13 |
0.18 |
0.27 |
0.32 |
0.42 |
0.5 |
0.75 |
|
0.7 |
0.82 |
|
|
|
|
0.08 |
0.13 |
0.21 |
0.27 |
0.37 |
0.45 |
0.7 |
|
0.65 |
0.84 |
|
|
|
|
0.03 |
0.08 |
0.16 |
0.22 |
0.32 |
0.4 |
0.65 |
|
0.59 |
0.86 |
|
|
|
|
|
0.03 |
0.11 |
0.17 |
0.26 |
0.34 |
0.59 |
|
0.84 |
0.88 |
|
|
|
|
|
|
0.06 |
0.11 |
0.21 |
0.29 |
0.54 |
|
0.48 |
0.9 |
|
|
|
|
|
|
|
0.06 |
0.16 |
0.23 |
0.48 |
|
0.48 |
0.92 |
|
|
|
|
|
|
|
|
0.1 |
0.18 |
0.43 |
|
0.36 |
0.94 |
|
|
|
|
|
|
|
|
0.03 |
0.11 |
0.36 |
|
0.29 |
0.96 |
|
|
|
|
|
|
|
|
|
0.01 |
0.29 |
|
0.2 |
0.98 |
|
|
|
|
|
|
|
|
|
|
0.2 |
Gemensam konfigurationstabell
Lösning Ⅰ: alternativ för samkompensation
| Kapacitanskontaktor | Kapacitansomkopplingssammansättningsbrytare | Självläkande shuntkondensator |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-1-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-2-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-3-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-5-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-6-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-7.5-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-8-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-10-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-12-3 |
| CJ19-32 | XXFK-△-16KVA | BSMJ0.4-14-3 |
| CJ19-32 | XXFK-△-16KVA | BSMJ0.4-15-3 |
| CJ19-32 | XXFK-△-16KVA | BSMJ0.4-16-3 |
| CJ19-43 | XXFK-△-20KVA | BSMJ0.4-18-3 |
| CJ19-43 | XXFK-△-20KVA | BSMJ0.4-20-3 |
| CJ19-63 | XXFK-△-30KVA | BSMJ0.4-25-3 |
| CJ19-63 | XXFK-△-30KVA | BSMJ0.4-30-3 |
| CJ19-95 |
|
BSMJ0.4-40-3 |
| CJ19-95 |
|
BSMJ0.4-50-3 |
Lösning Ⅱ: alternativ för samkompensation
| Kapacitanskontaktor | Kapacitansomkopplingssammansättningsbrytare | Självläkande shuntkondensator |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-1-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-2-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-3-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-4-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-5-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-6-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-7-3Y |
| CJ19-25 | XXFK-Y-10KVAX3 | BSMJ0.25-8-3Y |
| CJ19-25 | XXFK-Y-10KVAX3 | BSMJ0.25-10-3Y |
| CJ19-25 | XXFK-Y-12KVAX3 | BSMJ0.25-12-3Y |
Referenslösning
