Som ledande leverantörer är CNKEEYA stolt över att erbjuda exceptionella lösningar för kraftfördelning med deras XL-21 lågspänningsfördelning och kontrollskåp. Keeya är känd för sitt engagemang för hög kvalitet och ser till att varje skåp uppfyller stränga standarder och ger tillförlitlig och effektiv kontroll över lågspänningssystem. Med fokus på precisionsteknik står CNKEEYAs produkter som ett bevis på deras engagemang för excellens inom elektrisk distribution, vilket gör dem till ett betrodd val för dem som söker topplösningar för deras kontrollskåpsbehov.
CNKEEYA, erkänd som toppnivåleverantörer, utmärker sig för att leverera högkvalitativ XL-21 lågspänningsfördelning och kontrollskåp, vilket säkerställer enastående precision och tillförlitlighet i kraftdistributionssystem.

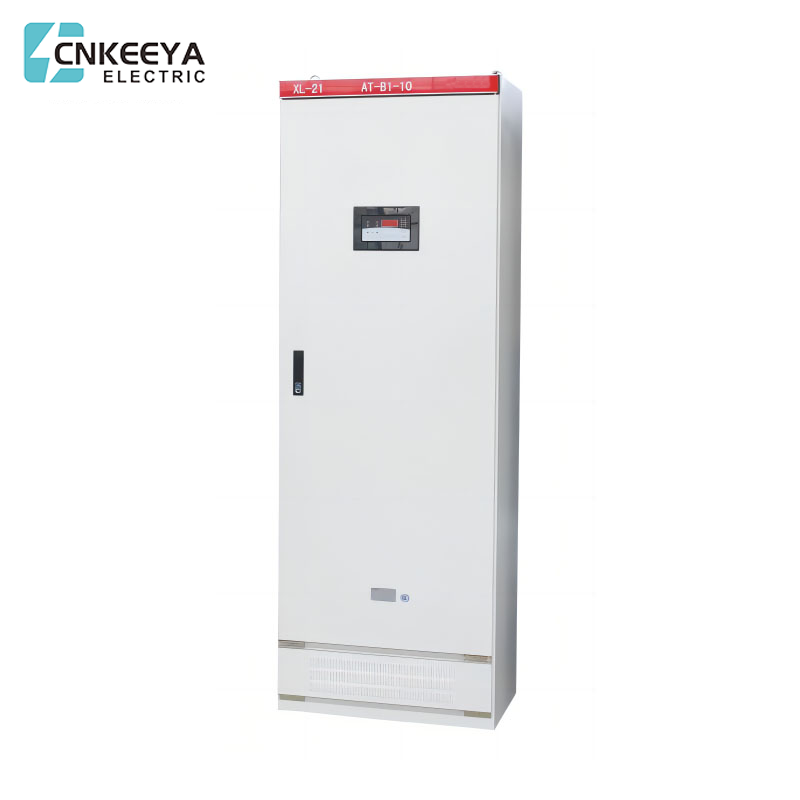

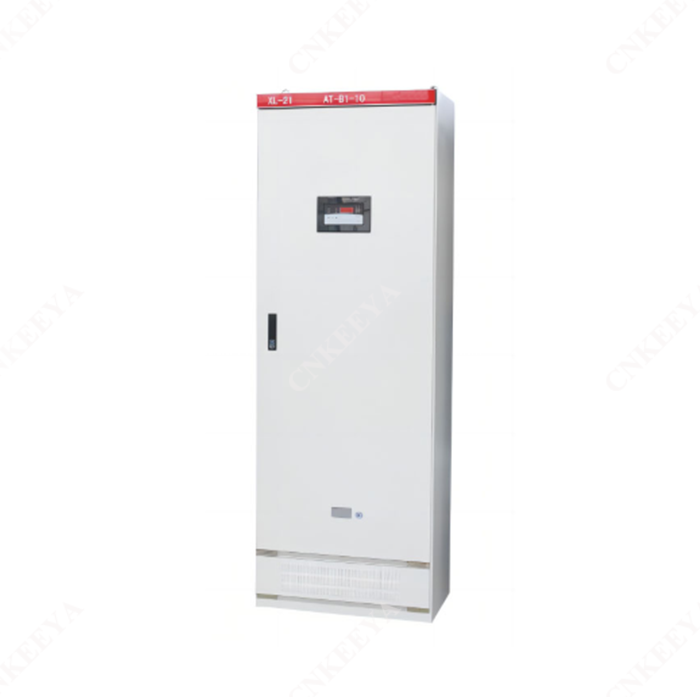

Den nya XL-21 kraftboxen används i stor utsträckning i kraftverk och industri- och gruvföretag. Det används för kraft- eller belysningsfördelning i under 500V tre-fas AC med trefas tre-leds, trefas med fyra-leds, trefas femtråd etc av kraftfördelningssystem, såsom inomhusinstallation mot väggen, drift framför skärmen och underhåll framför skärmen; Boxkroppen är en helt sluten struktur, sammansatt av C-formade eller 8MF-formade material. En ny typ av rotationsbelastningsomkopplare används i rutan, som kan användas med last. Ytterdörren är utrustad med spänning och ström som indikerar instrument, såväl som signalbelysning, knappar, byte av omkopplare och andra masterkomponenter. Distributionsboxen antar självutformade nya komponenter, kompakt struktur, vackert utseende, bekvämt underhåll och en mängd ledningslösningar för användare att välja. Det är en idealisk produkt för att ersätta den gamla XL-21 kraftrutan.
● Omgivningstemperatur: -5 ℃ ~ +40 ℃, och medeltemperaturen inom 24 timmar överstiger inte +35 ℃.
● Höjd: inte mer än 2000m.
● Relativ luftfuktighet: Högst 50% när den omgivande lufttemperaturen är +40 ℃; Högre relativ luftfuktighet kan vara möjlig vid lägre temperaturer (till exempel: 90%vid+20 ℃), med hänsyn till de tillåtna temperaturförändringarna ger måttlig kondensation.
● När utrustningen är installerad bör lutningen från det vertikala planet inte överstiga 5 °.
● Utrustningen ska installeras på en plats där det inte finns någon allvarlig vibration, påverkan och korrosion.
Obs: Om du överskrider ovanstående villkor kan du rådfråga vårt företag.
|
Serie No. |
Namn |
Enhet |
Värde |
|
1 |
Nominell spänning för huvudkretsen |
V |
AC: 380 |
|
2 |
Nominell spänning av hjälpkrets |
V |
AC: 220 380 |
|
3 |
Nominell frekvens |
HZ |
50 |
|
4 |
Nominell isoleringsspänning |
V |
660 |
|
5 |
Nominell ström |
A |
≤ 800A |
Xl-21 Ny Power Box -serie
När produkten anländer, kontrollera först om förpackningen är intakt och oskadad. Om några problem finns, meddela den relevanta avdelningen för att ta reda på orsaken. För produkter som inte är installerade omedelbart bör de placeras på en lämplig plats enligt de normala servicevillkoren.
● Den grundläggande kanalstålet och bultarna för produktinstallation framställs av användaren och anslutningshålet mellan det grundläggande kanalstålet och skåpkroppen (se figur 1)
● När produkten har installerats gör inspektioner och tester innan du sätter i drift
● Kontrollera om skåpkroppen är skalad av multilagerfärgfilmen och om skåpet är torrt och rent;
● Huruvida avstängningen av huvudsakliga elektriska apparater och hjälpkontakter är tillförlitliga och korrekta;
● Huruvida val- och ledningsprincipen för huvudkomponenterna överensstämmer med den schematiska ritningen;
● Använd en 500V Mego -hmmeter med ett isoleringsvärde på minst 1m2. När du mäter, var uppmärksam på att koppla bort ledningarna för de elektroniska komponenterna som inte kan tåla spänningen.
● Försiktighetsåtgärder för användning
När lågspänningsluftsbrytaren är avstängd och av i många gånger kommer det att orsaka några brännskador av huvudkontakterna och generera kolmaterial för att öka kontaktmotståndet. Den universella lågspänningsluftsbrytaren bör underhållas och repareras regelbundet enligt kraven i dess driftsinstruktioner.
| A | B | C | D | H |
| 800 (600) valfritt | 500 (400) valfritt | 650 (450) | 450 (350) | 1800 (1600) valfritt |
● Alla modeller av produkten (inklusive huvudkretslösningsnumret och Auxiliary Circuit Plan -numret
● Huvudkretsens systemdiagram, skåpets layoutdiagram.
● Det elektriska schematiska diagrammet för hjälpkretsen.
● Lista över komponenter för skåpet (huvudbussspecifikationer).
● Skåpets färg (om det inte krävs tillhandahålls det i beige grått) och storleken på skåpet. Andra specialkrav som är oförenliga med de normala servicevillkoren för produkten.
