Keeya sticker ut som en framstående leverantör inom kraftinfrastruktur, och erbjuder banbrytande lösningar med fokus på 220KV och lägre modulära intelligenta prefabricerade transformatorstationer. Kända för sin expertis och engagemang för innovation, Keeya levererar högkvalitativa, pålitliga produkter som tillgodoser de föränderliga behoven inom energisektorn. Som leverantörer spelar Keeya en avgörande roll för att förbättra effektiviteten och intelligensen i kraftdistributionssystem, och bidrar till den sömlösa integrationen av 220KV och lägre transformatorstationer i olika miljöer.
Keeya är en ledande leverantör av modulära intelligenta prefabricerade transformatorstationer, specialiserad på lösningar för 220KV och under modulära intelligenta prefabricerade transformatorstationer.

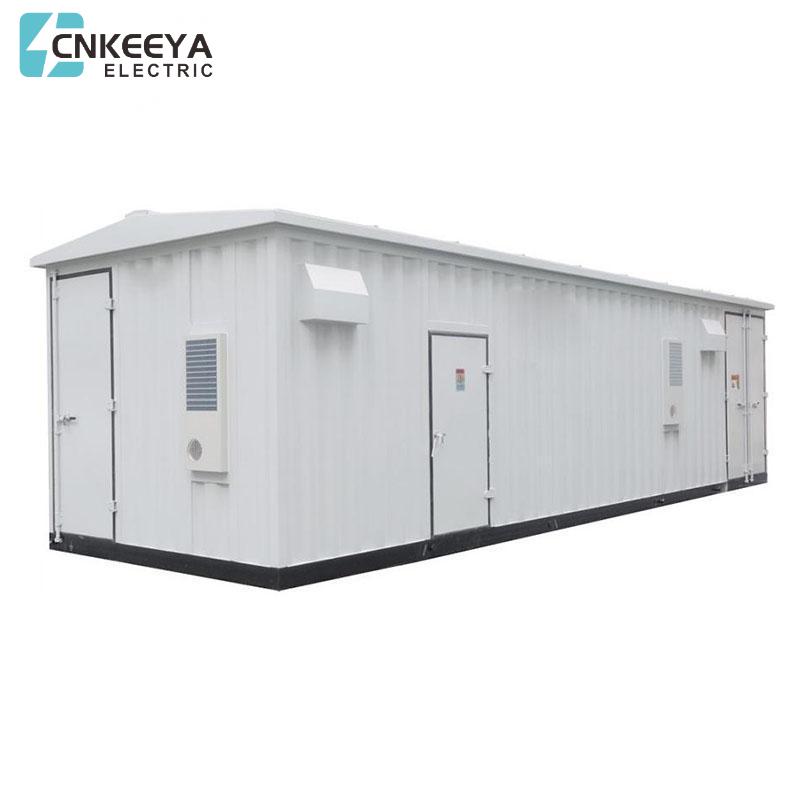

Prefabricerade skåp är en utomhus intelligent transformatorstation baserad på kärnkonceptet "standarddistribution". Antagandet av prefabricerade skåpstruktur har blivit en viktig åtgärd för konstruktionen av primär utrustningsbärare för intelligent transformatorstation. Jämfört med accelerationen av byggandet av smarta nät har hastigheten på transformatorstationsbyggandet släpat efter relativt sett. För att påskynda byggcykeln för intelligent transformatorstation har State Grid Corporation of China föreslagit konstruktionssättet för standarddistributionstransformatorstationen. Lösningen med "standardiserad design, fabriksbearbetning och monteringskonstruktion" realiserar snabb marknadsföring och tillämpning av intelligent transformatorstation (prefabricerad skåp).
Prefabricerade skåp är en viktig utföringsform av den nya tekniken, nya material och ny utrustning som används i intelligenta transformatorstationer. Den består av prefabricerade skåp, panel för sekundär utrustning (eller rack), skåphjälpfaciliteter, etc. Den slutför tillverkning, montering, ledningar, driftsättning och andra uppgifter i fabriken och transporteras till projektplatsen som helhet, som är placerad på installationsgrunden.
Det prefabricerade skåpet och dess interna sekundära utrustning realiserar integreringen av hela uppsättningen sekundär utrustning av tillverkaren, realiserar fabriksbearbetning, minskar sekundära ledningar på plats, minskar design, konstruktion, idrifttagning och arbetsbelastning, förenklar underhållet, förkortar byggtiden, och effektivt stödja det snabba byggandet av elnätet. Det prefabricerade skåpet har de tekniska egenskaperna för standardisering, modularisering och prefabricering. Tillverkaren kan anpassa specifika dimensioner enligt utrustningsskåpets faktiska behov för att anpassa sig till utrustningens normala drift.
Standardisering innebär att storleken på det prefabricerade skåpet ska avse storleken på standardbehållaren och vara ordentligt förbättrad, så att den blir perfekt och överensstämmer med standarden på utrustningen, och för att få den att nå motsvarande standardisering för att underlätta normal drift av utrustningen mer effektivt;
Modularisering innebär att det prefabricerade skåpet klassificeras i prefabricerade skåp för offentlig utrustning, prefabricerade skåp för intervallutrustning, prefabricerade AC/DC-kraftskåp, batteriprefabricerade skåp och andra moduler enligt de olika funktionerna hos intern utrustning. Beroende på olika spänningsnivåer kan olika modulära prefabricerade skåp delas upp i flera undermoduler;
Prefabricering innebär att skåpstrukturen, intern utrustningsinstallation, ledningar mellan intern utrustning, kablar och optiska kablar mellan intern utrustning i det prefabricerade skåpet bearbetas genom fabriksprefabricering. Och installationen, kabeldragningen och idrifttagningen av all utrustning slutförs på fabriken. Det prefabricerade skåpet och dess interna utrustning transporteras till transformatorstationens plats som helhet, och positioneringen och strömmen är klara för att förbättra effektiviteten i konstruktionen på plats och uppnå målet att minska byggcykeln för en intelligent transformatorstation!

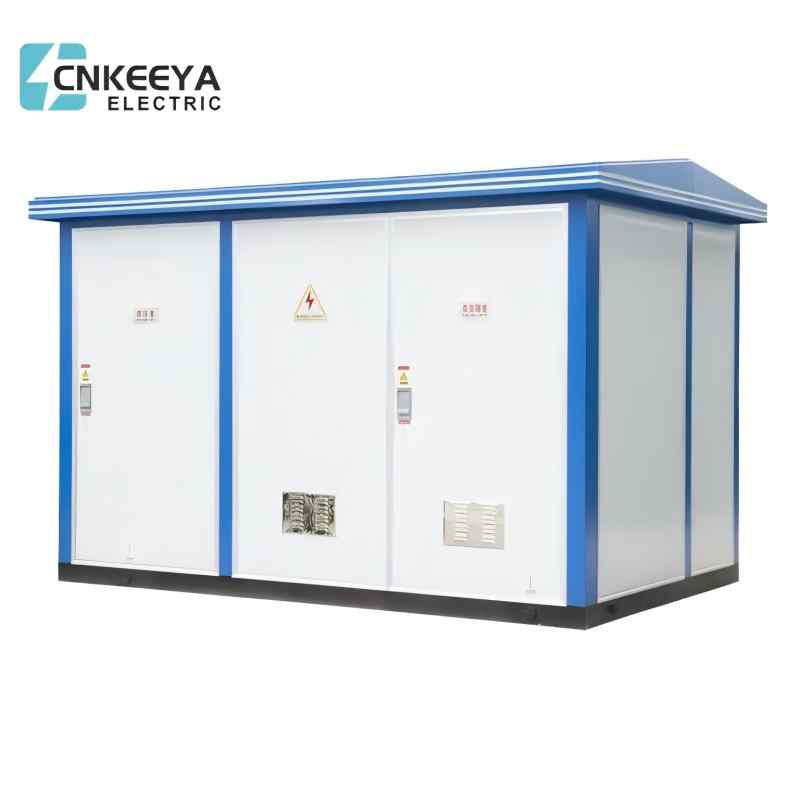

220kV och lägre modulära intelligenta prefabricerade transformatorstationer
220kV och lägre modulär intelligent prefabricerad skåptyp transformatorstation är en ny generation av intelligent transformatorstation som främjas av State Grid, som har fördelarna med säkerhet och tillförlitlighet, liten boarea, kort byggtid, litet och vackert utseende, lång livslängd, ingen strålning , lågt brus, bexibel layout, etc.
Huvudtransformatorn använder säkra, pålitliga, lågbrusiga, läckagefria och kärnfria högkvalitativa produkter; hela stationen är fri från exponerade ledare och exponerad elektrisk utrustning. Med bra skalskydd elimineras risken för oavsiktlig elektrisk stöt; den kompakta utformningen av hela transformatorstationen minskar golvytan och höjden med mer än 30% jämfört med den civila transformatorstationen, vilket minskar stadsutrymmesockupationen; byggnadens designkoncept blockmodularisering används för all utrustning i transformatorstationen, och fabriksproduktion och monteringskonstruktion realiseras för varje modul. Arbetsbelastningen för anläggningsarbeten på plats minskas med mer än 70 % jämfört med den konventionella civila transformatorstationen, och arbetsbelastningen för installation av utrustning minskas med mer än 80 %; det finns inget behov av att dosera vägen för mobilisering av utrustning, och det finns ingen damm och buller under konstruktion; skalet kan realisera fullstationsfärgmålning, integrera urban tematisk kultur, förbättra harmonin i stadsplanering och integrera med den omgivande miljön; transformatorn placeras i det prefabricerade skåpet, genom brandväggsteknik, ljudbarriär teknik och elektromagnetisk skärmningsteknik, kan det minska ljudet från transformatorstationen till mindre än 40 decibel, uppfylla kraven för stadsmiljöbedömning och eliminera bullerföroreningar i omgivande bostadsområden; på grund av transformatorstationens modularisering kan den vara bexibly arrangerade enligt terrängen på transformatorstationens plats, vilket helt löser problemen med markförvärv, konstruktion och landning av transformatorstationer i stadskärnor, vilket är ett nytt sätt att bygga transformatorstationer.
Snabb - 3 månaders fabriksproduktionscykel, 1 månads byggcykel på plats.
Liten - liten yta, 30%-70% mindre än den för konventionell transformatorstationskonstruktion
Exakt - skalet antar de internationellt avancerade sex anti-korrosionsprocesserna, som är rostfritt i 30 år och har en livslängd på 60 år. Huvudelektrisk utrustning antar underhållsfri utrustning, som är säker och pålitlig, med utmärkt bearbetningsteknik och utsökt utseendedesign.
Besparing - standardiserad design, fabriksbearbetning och konstruktion av monteringstyp sparar 5%-10% av den omfattande investeringen för hela transformatorstationen. Den kompakta utformningen av transformatorstationen antar avancerad komplett systemintegrationsteknik, vilket sparar 30% - 70% av markresurserna.
Flexibel - byggstensmodulstruktur kan antas enligt transformatorstationens olika geografiska läge, eller den kan byggas i etapper enligt nuvarande och framtida planering av den aktuella perioden; det är bekvämt att flytta, det kan flyttas till en annan plats som helhet på kortast tid.
Produkterna kan inte bara användas i centrala städer för att lösa problemet med svåra landningar av konventionella transformatorstationer, utan också i stor utsträckning inom kol-, olja- och andra traditionella energiindustrier samt solcells-, vindkrafts- och andra nya energiindustrier. Samtidigt, med sin "byggstensmodulära" design, produktion och monteringsläge för transport, är den särskilt lämplig för förorter, avlägsna bergsområden och andra platser där vägtransport är obekvämt.
All utrustning i skåpet ska vara fukttät utrustning och det prefabricerade skåpet ska ha avfuktningsfunktion.
Höjd: <1000m
Årlig medeltemperatur: 23℃
Extrem maxtemperatur: 39,9 ℃
Extrem lägsta temperatur: -8. 6℃
Genomsnittlig årlig nederbörd: 1300
Genomsnittlig årlig avdunstning: /
Årlig maximal snötjocklek: /
Årlig genomsnittlig relativ luftfuktighet (%): ≤75
Årligt maximalt djupfryst jord: ≤0. 5m
Årliga soltimmar: /
Årliga medeldagar för åskväder (d): 37. 6
Årligt medelstoringdagar (d): /
Föroreningsnivå: IV
Maximal vindhastighet: 25. 3m/s
Grundläggande seismisk intensitet: VI
Installationsposition: utomhus
1. Det inre utrymmet och strukturen i det prefabricerade skåpet består av sekundär utrustning, luftkonditionering, belysning, Pre fighting, säkerhet, bild och annan utrustning. Samtidigt är det också nödvändigt att uppfylla arbetskraven för utrustningsdrift och underhållspersonal. Insidan av skåpet behöver ses över. Dekorationsmaterialen är brand- och vattenbeständiga material. Värmeisoleringsmaterial kan läggas till mellan dekorationsmaterialen och skotten för att blockera solljus och säkerställa lådans värmeisoleringsfunktion, belysningen och luftkonditioneringen i skåpet kan realiseras på olika sätt enligt behoven. För att spara effektivt installeras industriell luftkonditionering och avgassystem i skåpet, vilket kan justera driftsmiljön i skåpet i realtid; eftersom obevakat läge används för närvarande måste säkerhet, bild, bildövervakning och brandlarmsystem installeras i skåpet; ledningsarrangemanget kan ordnas korrekt enligt utrustningens normala funktion.
2. Prefabricerad skåptyp GIS kompositapparat och prefabricerad skåptyp transformatorstation. Prefabricerade skåp GIS-kompositapparater inkluderar prefabricerade lådor, inkommande och utgående linjeintervall och sektionerade mät- och skyddsintervall, och inkommande och utgående linjeintervall inkluderar inkommande linjeintervall och huvudtransformatorintervall; inkommande linjeintervall inkluderar inkommande linjekabelterminal, frånskiljare I, frånskiljare.
3. Transformator I och strömbrytare l: huvudtransformatorintervall inkluderar utgående kabelklämma och frånskiljare lll; det sektionerade mät- och skyddsintervallet inkluderar ett sektionsintervall för busskopplare och två mät- och skyddsintervall. Bussparets sektionerade intervall inkluderar strömbrytare ll, transformator ll och två frånskiljare IV, och mät- och skyddsintervallet inkluderar transformator ll och frånskiljare V sammankopplade; sektionerade mät- och skyddsintervall ställs in mellan två intilliggande grupper av inkommande och utgående linjeintervall. Inkommande och utgående linjeintervall, sektionerade mät- och skyddsintervaller och bussar bildar en linjär struktur. Inkommande och utgående linjeintervall, sektionsmät- och skyddsintervall samt bussar finns i den prefabricerade lådan. Det prefabricerade sekundära kombinerade utrustningsskåpet består av skåpkropp, sekundärutrustning, luftkonditionering, belysning, brandbekämpning, säkerhet, bild och annan utrustning. All utrustning i skåpet ansluts och felsöks i fabriken och transporteras till platsen som en helhet eller 2~3 enheter.
