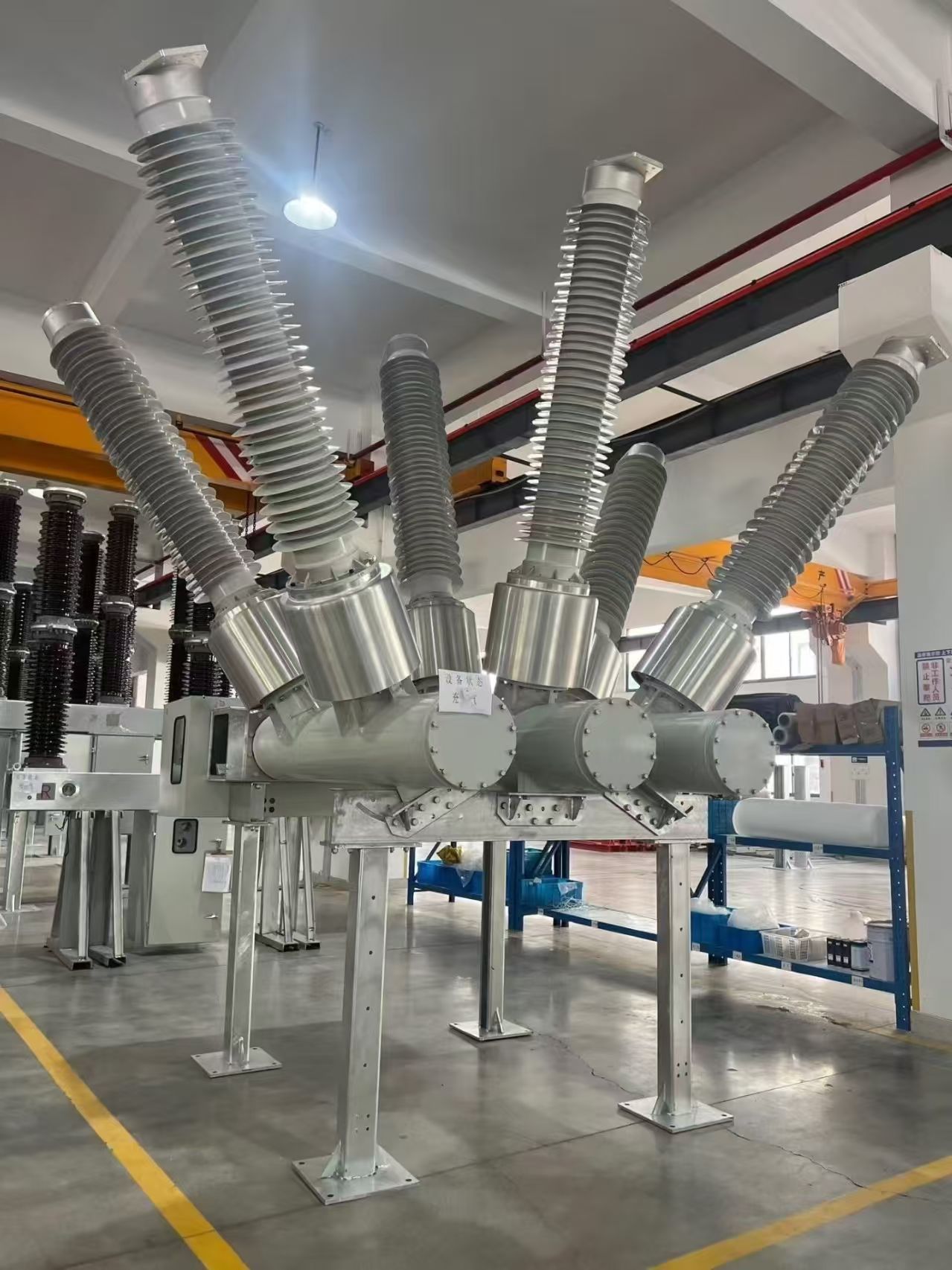

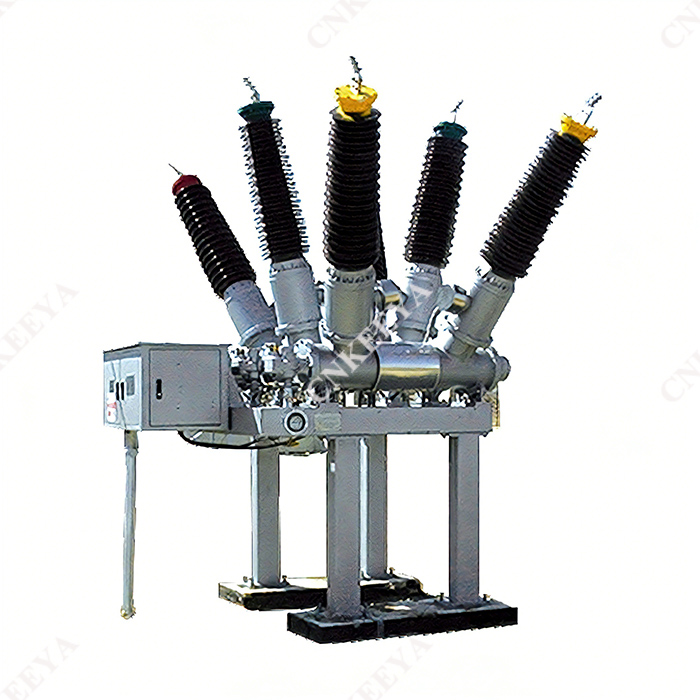

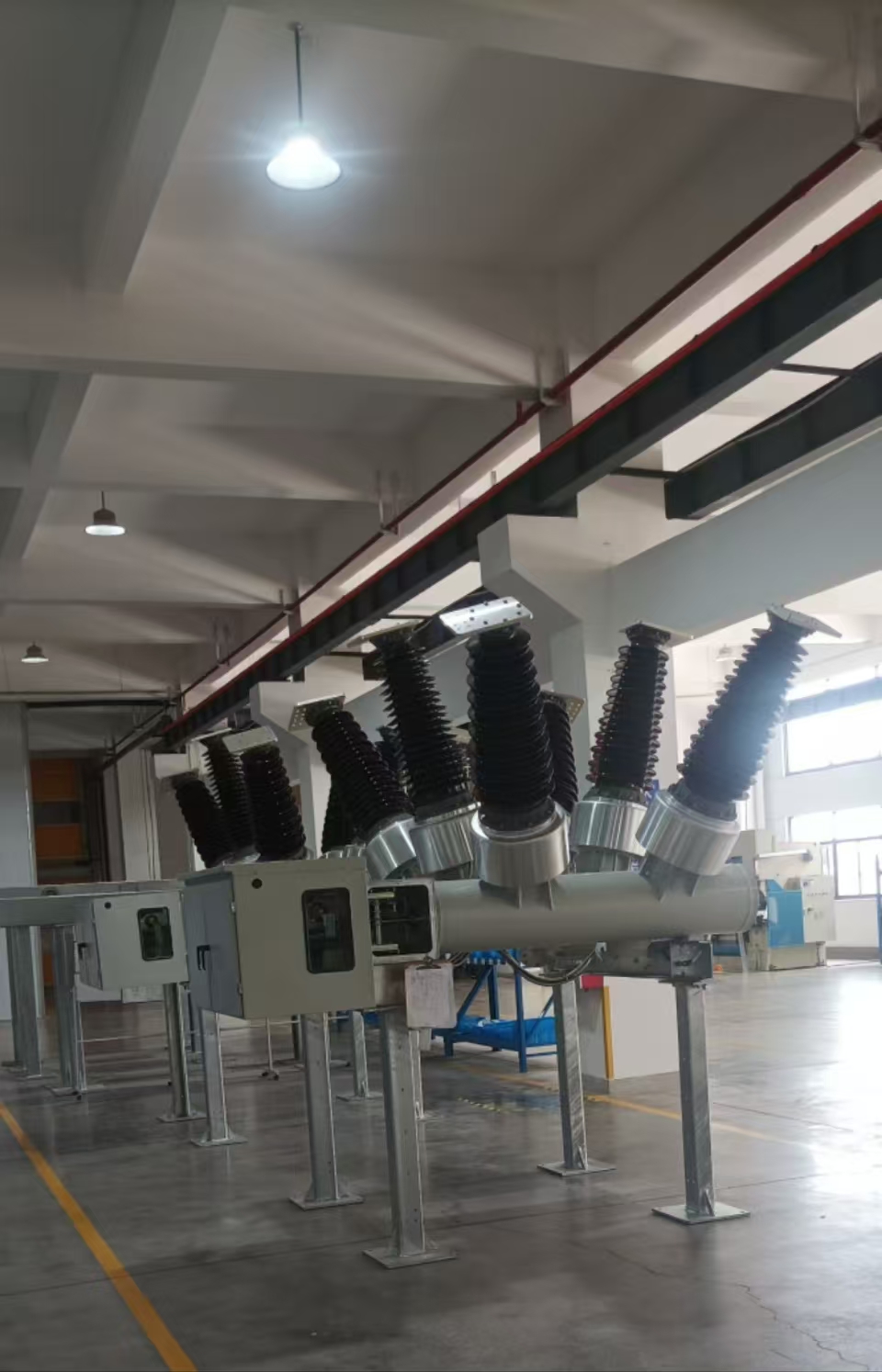

LW36-126/T3150-40 Högspännings AC SF₆ kretsbrytare av tanktyp

 Översikt

 LW36-126/T3150-40 Högspänningsväxelström SF₆ kretsbrytare av tanktyp och strömtransformator tillsammans, och ljusbågssläckningskammaren är horisontellt installerade i ett jordat skal av aluminiumlegering, utrustat med en fjädermekanism av typen CT26. Den använder färre komponenter, har en enkel och kompakt layout och är överlag robust och hållbar och uppfyller kraven för oljefria strömbrytare. Den har utmärkta mekaniska egenskaper och hög tillförlitlighet. Alla viktiga komponenter bearbetas av CNC- och bearbetningscenterutrustning, och lager är gjorda av märkeslager (som IKO, INA, SKF, etc.), med en mekanisk livslängd på upp till 10 000 gånger. Lämplig för utomhus högspänningsställverk med trefas AC 50Hz, den kan användas för styrning och skydd av 72,5 (126) kV transmissions- och transformationssystem; Den kan också användas för att ansluta brytare och öppna och stänga kondensatorbanker.

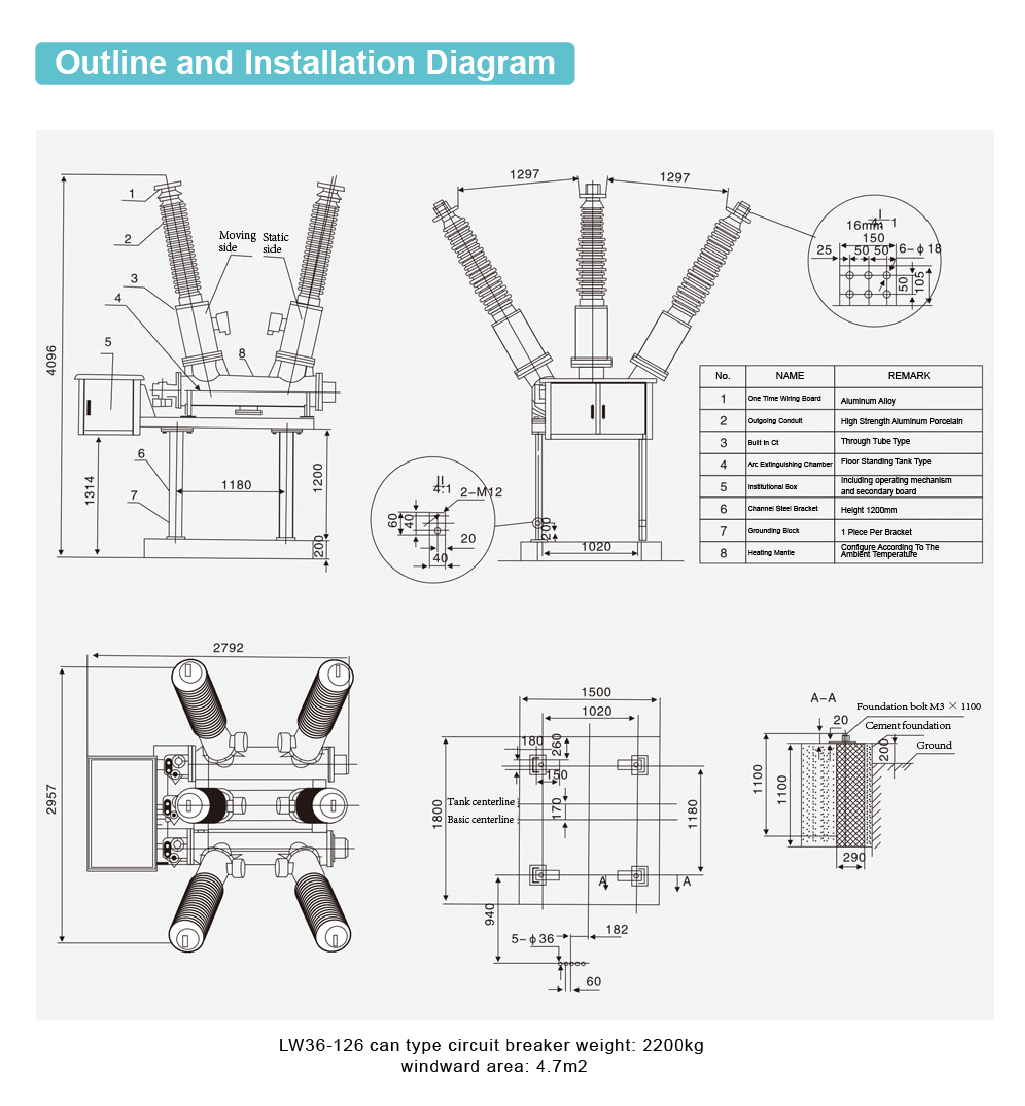

 Strukturella egenskaper

 Strömbrytaren antar en trefasig porslinstolpe enkelbrytningsstruktur, med en fjädermanövrerad mekanism för de tre faserna anordnade i mitten och sammanlänkade av de tre faserna, vilket resulterar i ett nytt och utsökt utseende. Strömbrytaren använder SF6-gas som isolering och ljusbågssläckningsmedium. Under drift är brytarens tre poler anslutna till SF6-gas, och ett densitetsrelä av pekartyp används för att övervaka dess tryck- och densitetsförlopp. På grund av användningen av självdriven ljusbågssläckningsprincip och optimerad design i kretsbrytarens rörelsesystem har den mekaniska effektiviteten förbättrats effektivt och driftseffekten har reducerats avsevärt; Utmärkt brottprestanda och lång elektrisk livslängd;

 Installationschassi och stöd är gjorda av stålplåtar som är bockade som en helhet och ytbehandlingen är varmförzinkad. Alla exponerade fästelement är tillverkade av höghållfasta material och varmförzinkade, eller använder standarddelar av rostfritt stål. Det yttre skalet på mekanismlådan är gjord av rostfritt stålmaterial, så produkten har utmärkt korrosionsbeständighet;

 Hög mekanisk tillförlitlighet, kapabel till frekvent drift;

 På grund av den inneboende höga isoleringshållfastheten hos svavelhexafluoridgas och användningen av överlägsen kontaktrörelse i strömbrytare, finns det ingen återtändning av den brytande kapacitiva strömmen; Den yttre isoleringsnivån är hög och den yttre isoleringen är utformad med ett stort krypavstånd. Krypavståndet är ≥ 31 mm/kV, och anti-föroreningsprestandan är utmärkt. Kan arbeta säkert även i tuffa miljöer; Stark strömbärande kapacitet: Genomför ett temperaturstegringstest vid 1,2 gånger märkströmmen på 3150A, vilket är 3780A, och det finns fortfarande en stor marginal för temperaturökning vid varje punkt;

 Produktens övergripande utseende är kompakt, lätt att installera och felsöka på plats, och underhållsbelastningen är liten.

 Beställningsinstruktioner

 Effektbrytare modell och specifikationer;

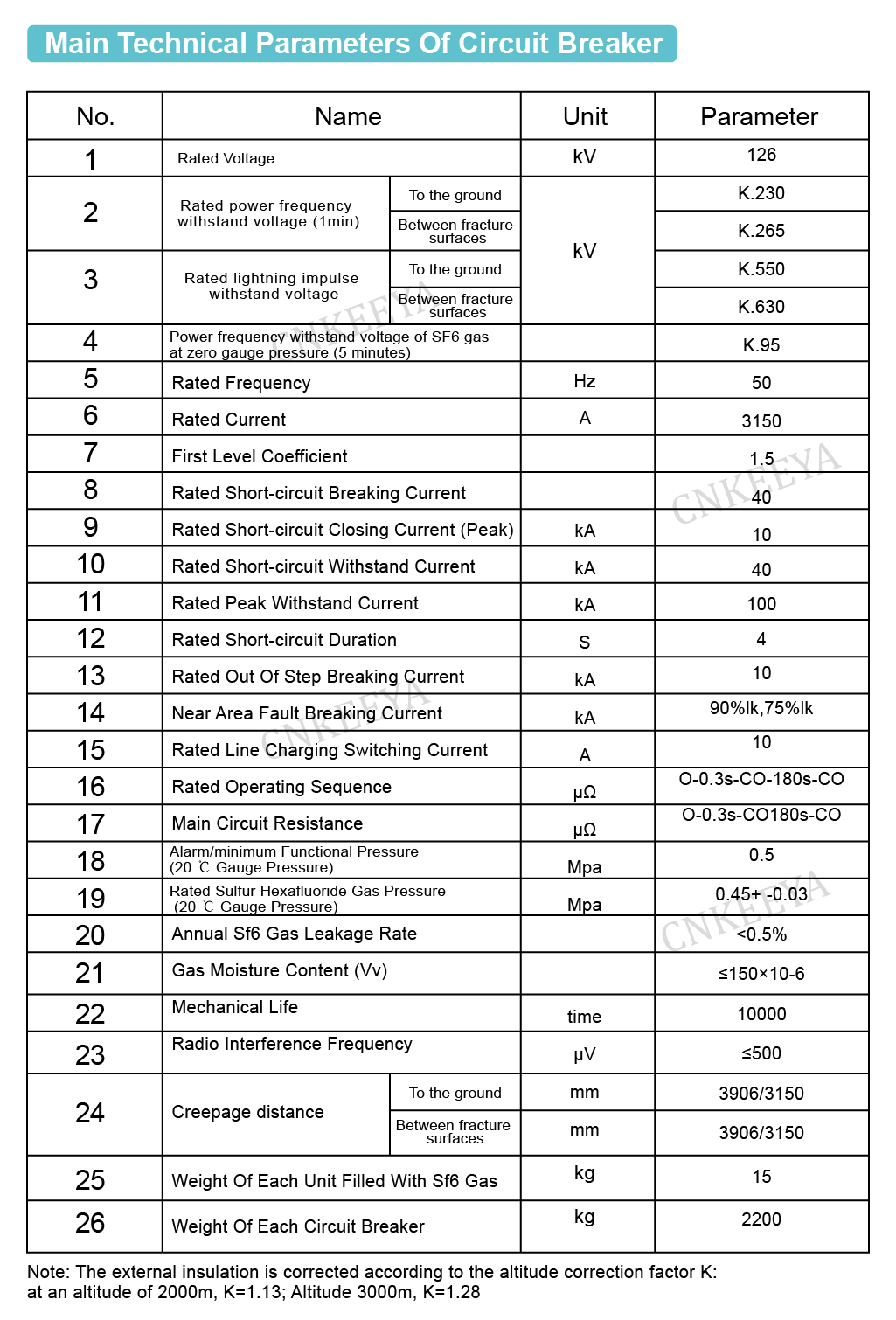

 Märkbara elektriska parametrar (spänning, ström, brytström, etc.)

 Miljöförhållanden för användning (omgivningstemperatur, höjd, miljöföroreningsnivå)

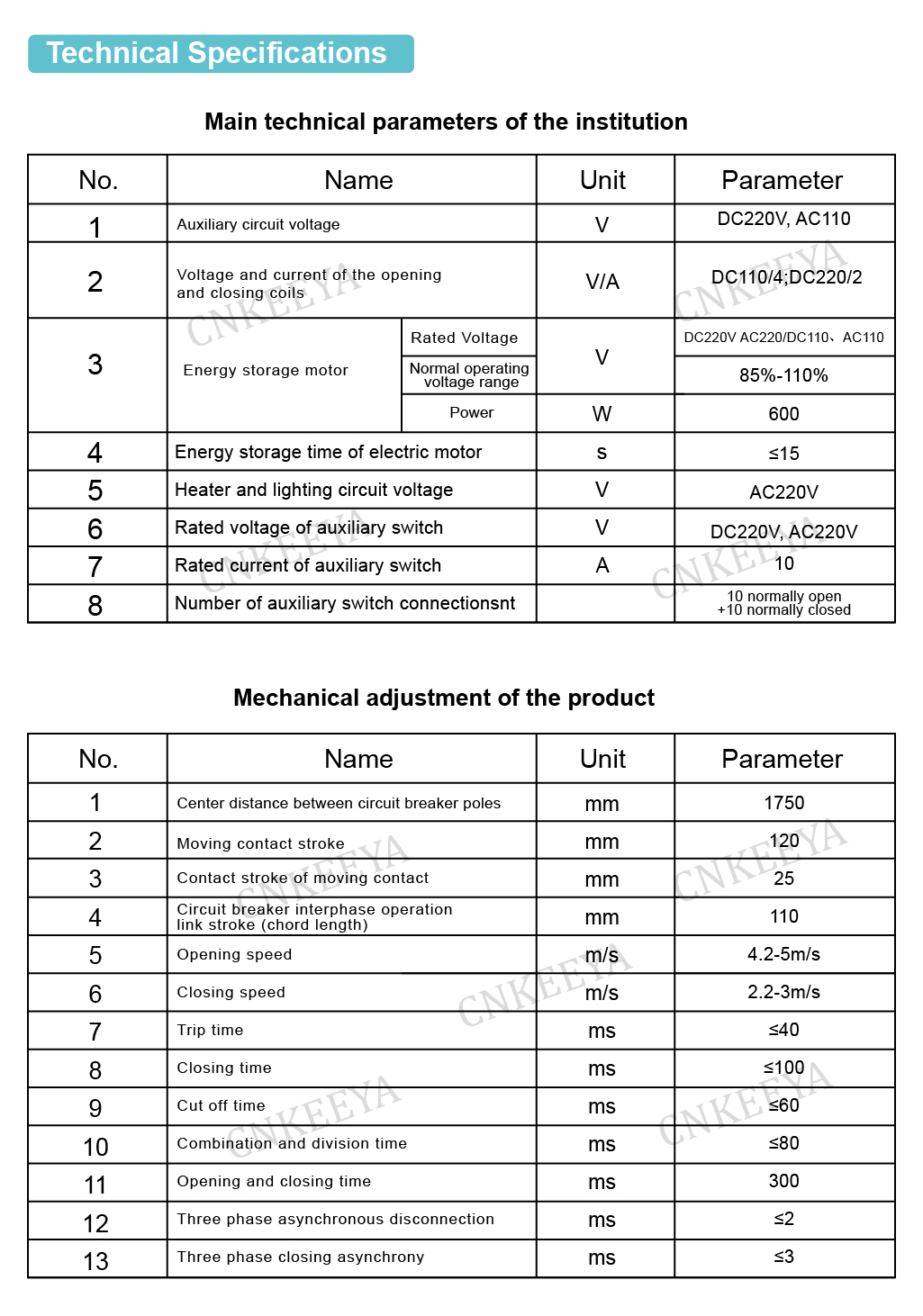

 Märkliga elektriska parametrar för styrkretsen (märkspänning för energilagringsmotorn, märkspänning för öppnings- och stängningsspolarna); Namn och kvantiteter av nödvändiga reservdelar, specialutrustning och verktyg (beställs separat);

 Ledningsriktningen för terminalen på en gång.
