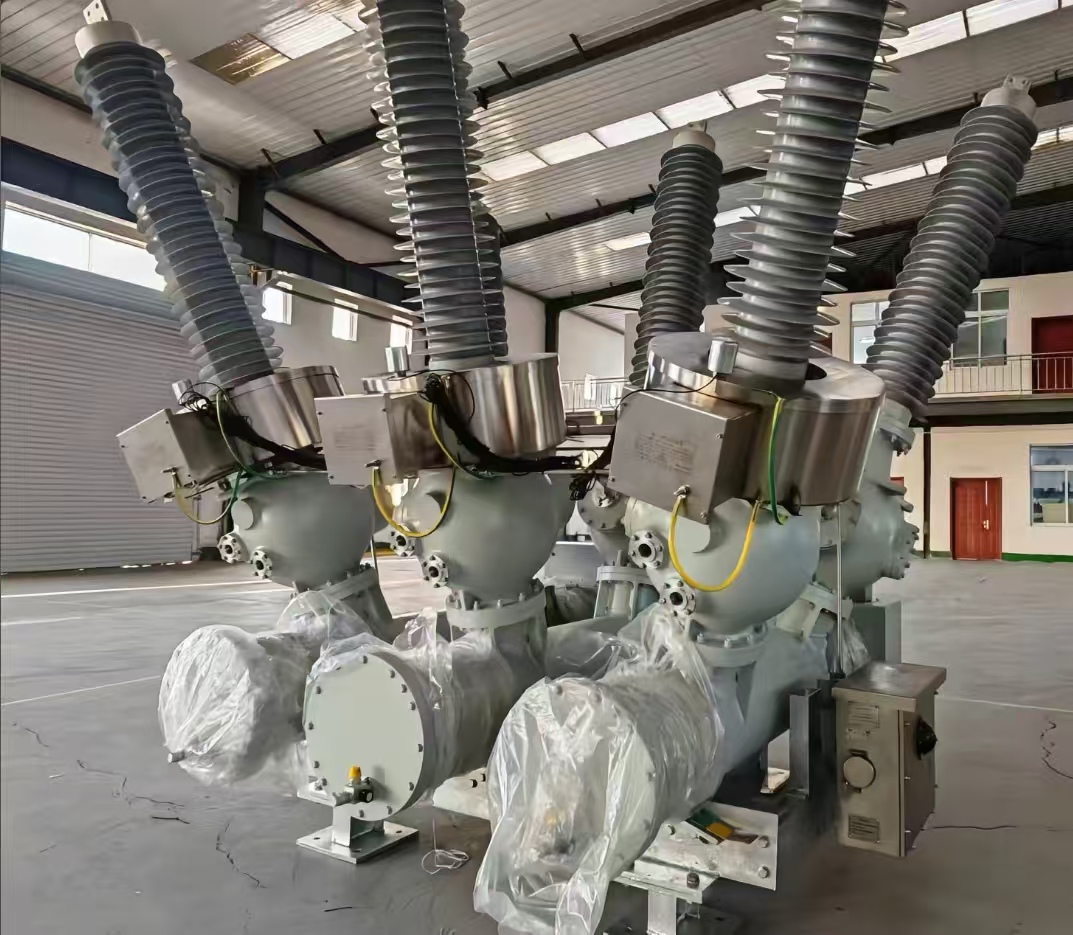

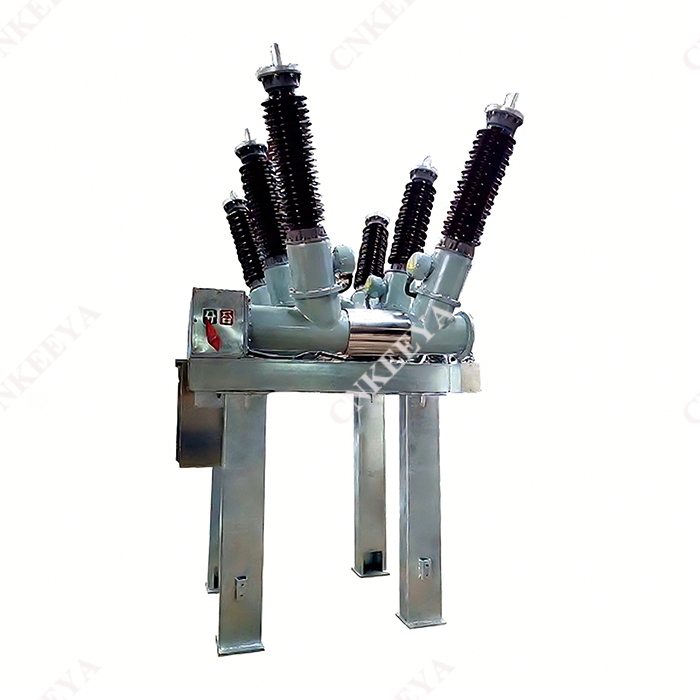

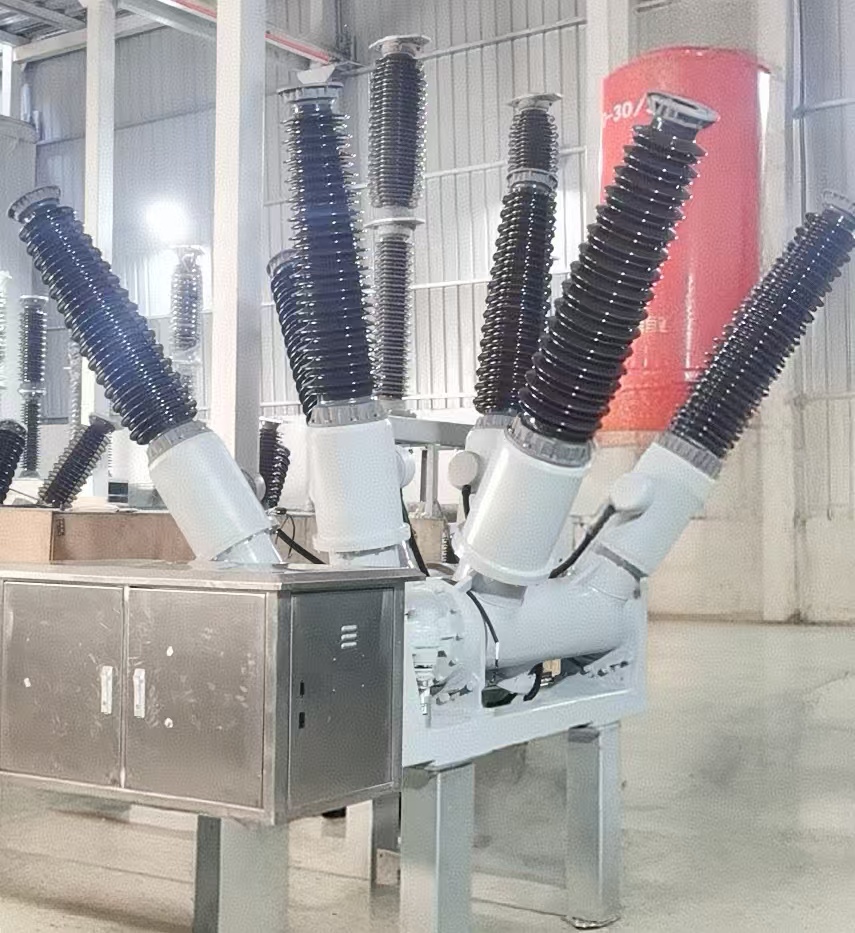

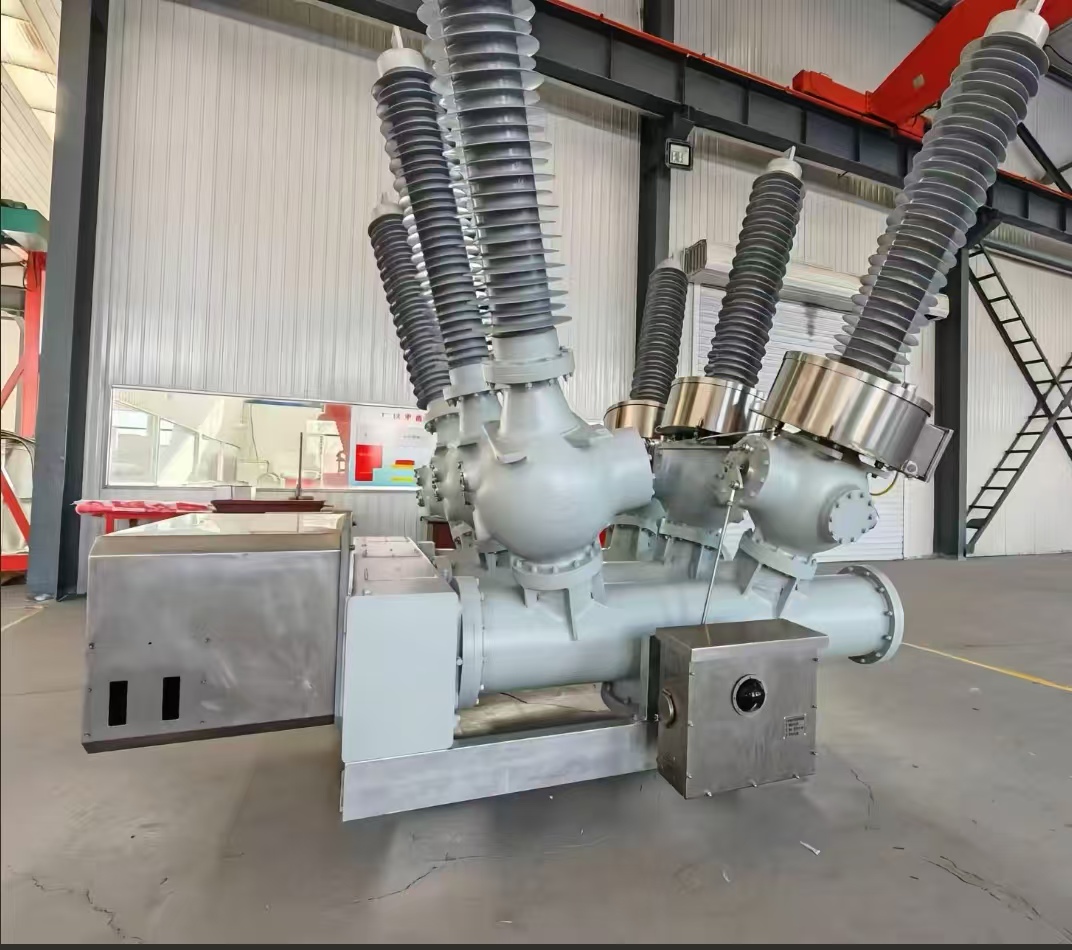

ZCW□-72.5(126.5)/L typ öppen ställverksenhet

ZCW□-72.5(126.5)/L Typ Open-Type Switchgear Assembly är en komplett uppsättning elektriska kombinationsapparater som använder luft som extern isolering SF6-gas som ljusbågssläckningsmedium. Styrningen och skyddet av 72,5KV transmissions- och distributionssystem för trefas AC kan också användas för att ansluta brytare och öppna och stänga kondensatorbanker. Lämplig för stadstransformatorstationer, företagstransformatorstationer och bergiga transformatorstationer med snäv markanvändning.

 strukturella egenskaper

 Kombinera organiskt brytare, isoleringsbrytare, jordningsbrytare, strömtransformatorer, samlingsskenor och andra komponenter på en jordad stålkonstruktionskonsol, vilket resulterar i en kompakt struktur. Den upptar endast 30% -50% av utrymmet för den delade typen och har uppenbara egenskaper som att spara mark och minska projektkostnaderna.

 Hela intervallet prefabriceras i fabriken, monteras och felsöks innan det lämnar fabriken och transporteras till installationsplatsen som helhet, vilket avsevärt förkortar installationscykeln.

 Använder fullt validerade högpresterande ljusbågssläckningskammare och isolerande brytare, med minimalt underhåll och hög tillförlitlighet.

 Den självbärande samlingsskenan som prefabriceras i skiljeväggsfabriken kräver inte att användarna reparerar strukturen.

 Flexibel layout och kan användas för olika kabeldragningsmetoder.

 Strömbrytaren kan sänkas för underhåll eller utbyte som helhet, och strömavbrottstiden kan förkortas till mindre än 3 timmar på grund av karossavbrottet.

\

 Beställningsinstruktioner

 Effektbrytare modell och specifikationer;

 Märkbara elektriska parametrar (spänning, ström, brytström, etc.); Märkliga elektriska parametrar för styrkretsen (märkspänning för energilagringsmotorn, märkspänning för öppnings- och stängningsspolarna) baserat på miljöförhållanden såsom temperatur, höjd och föroreningsnivå;

 Namn och kvantiteter av nödvändiga reservdelar, specialutrustning och verktyg (beställs separat);

 Ledningsriktningen för terminalen på en gång.
