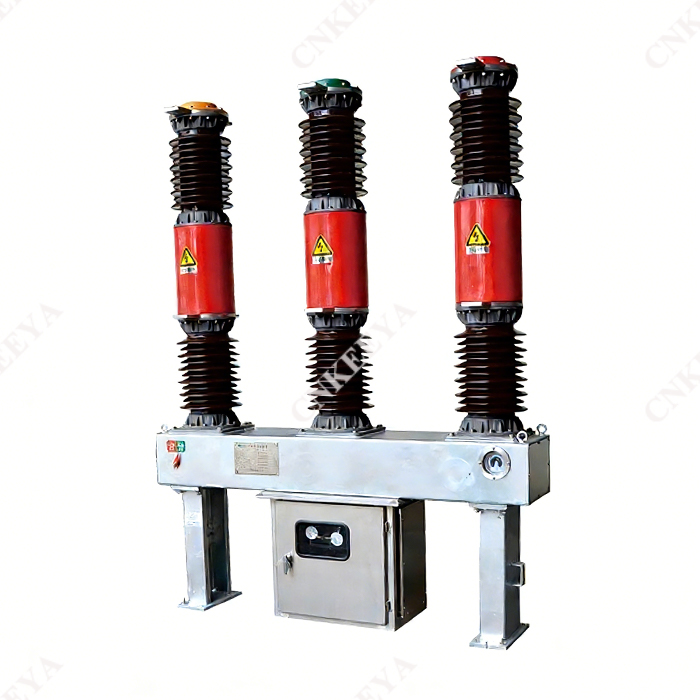

LW36-40.5 (W)/T2000-31.5 utomhus svavelhexafluorid strömbrytare

Översikt

 LW36-40.5 (W)/T2000-31.5 utomhus svavelhexafluoridbrytare är en elektrisk utrustning i AC 50Hz trefaskraftsystem, lämplig för styrning och skydd i märkspänning, 40,5 kV kraftsystem. Den är utrustad med interna eller externa strömtransformatorer för mät- och skyddsändamål.

Strukturella egenskaper

 LW36-40.5 svavelhexafluoridbrytare är en utomhuspelarstruktur i porslin, utrustad med en CT35-fjädermanövermekanism. Mekanismen och kroppen är arrangerade i en "T"-form, med en liten total volym, lätt vikt, enkel struktur, låg driftseffekt och enkel installation och felsökning. Mekanisk livslängd på 10 000 cykler, lämplig för frekvent drift;

 Användning av en tryckluftsbågssläckningskammare med utmärkt brytprestanda och en elektrisk livslängd på upp till 20 gånger;

 Tätningsprestandan är pålitlig. Den statiska tätningen antar en "O-formad tätningsringstruktur, och den dynamiska tätningen antar en" V "-formad tätningsring med fjädertryckskompensationsstruktur. Transformatorns sekundära ledningskort produceras genom tryckinsprutningsprocess, med stark anti-åldringsprestanda, vilket säkerställer att den årliga luftläckagehastigheten är ≤ 0,5%;

 Installationschassit och stödet är gjorda av integrerade stålplåtsrullar, med höghållfasta standardkomponenter med hög mekanisk tillförlitlighet;

 Järnkärnan av mätkvalitet i den interna eller externa strömtransformatorn är gjord av mikrokristallint material med hög magnetisk konduktivitet, med en noggrannhetsnivå på upp till 0,2 eller 0,2S. Varje fas av produkten kan utrustas med 2-4 strömtransformatorer.

 Beställningsinstruktioner

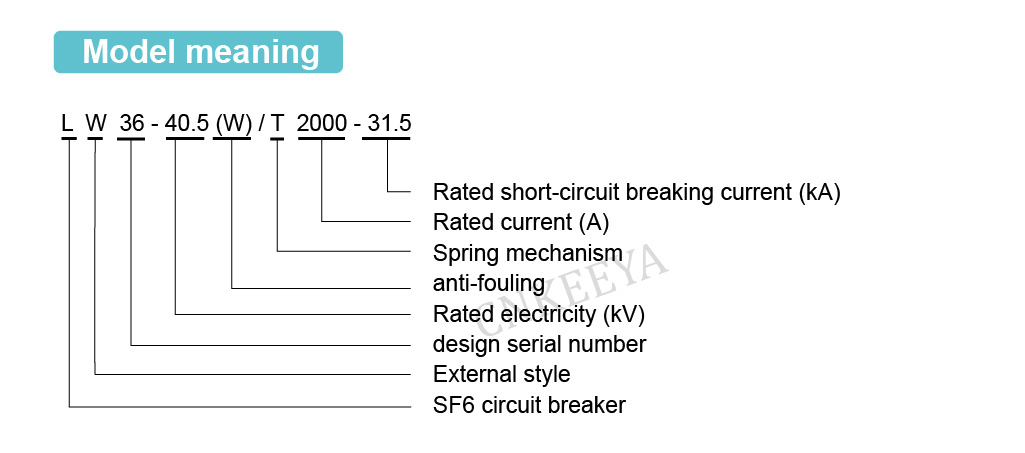

 Effektbrytare modell och specifikationer;

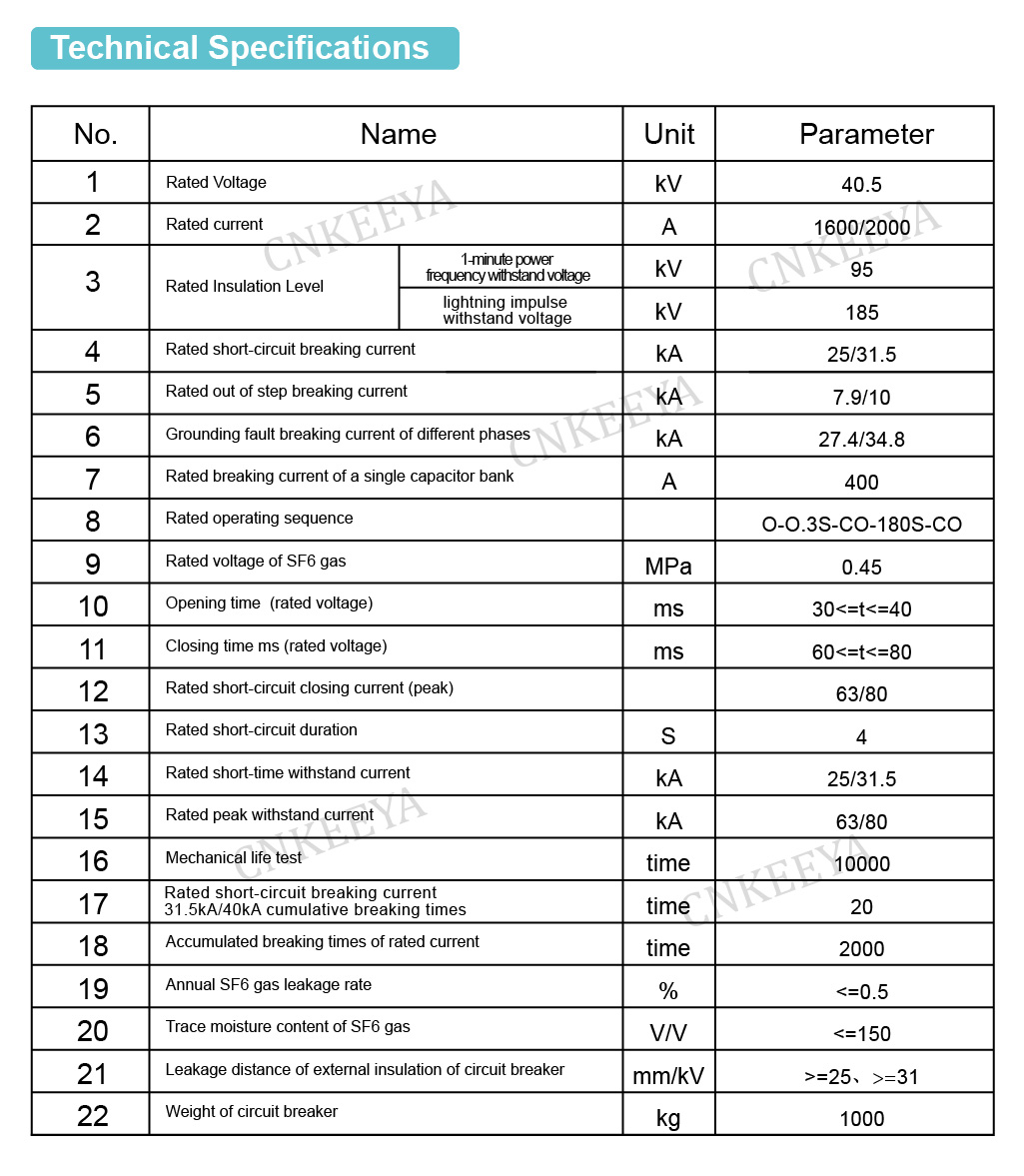

 Märkbara elektriska parametrar (spänning, ström, brytström, etc.)

 Miljöförhållanden för användning (omgivningstemperatur, höjd, miljöföroreningsnivå); Märkliga elektriska parametrar för styrkretsen (märkspänning för energilagringsmotorn, märkspänning för öppnings- och stängningsspolarna); Namn och nummer på nödvändiga reservdelar, specialutrustning och verktyg (beställs separat)

 Ledningsriktningen för terminalen på en gång.
