LW□-252 Utomhus högspänningsväxelström Svavelhexafluorid (SF₆) effektbrytare

  LW□-252 Utomhus högspänningsväxelström svavelhexafluorid (SF₆) kretsbrytare är en utomhusprodukt. Den är lämplig för AC 50Hz elnät med en maximal spänning på 252kV i områden där höjden inte överstiger 2000 meter, omgivningstemperaturen inte är lägre än -30 ℃ och föroreningsklassen inte är högre än klass IV. Den används för att avbryta märkström och felström, eller byta kretsledningar, för att förverkliga styrning och skydd av kraftsystem, och kan också användas som en sammankopplingsströmbrytare.

   Denna produkt använder SF₆-gas som ljusbågssläckande och isolerande medium, använder importerad självenergibågsläckande teknik och är utrustad med en ny fjädermanövermekanism. Den har lång elektrisk livslängd, lågt driftarbete, lågt ljud och hög tillförlitlighet, med en enkel struktur, kompakt storlek och en lång underhållsfri period. Den är väl anpassad till den nuvarande utvecklingstrenden av oljefri kraftutrustning med stor kapacitet.

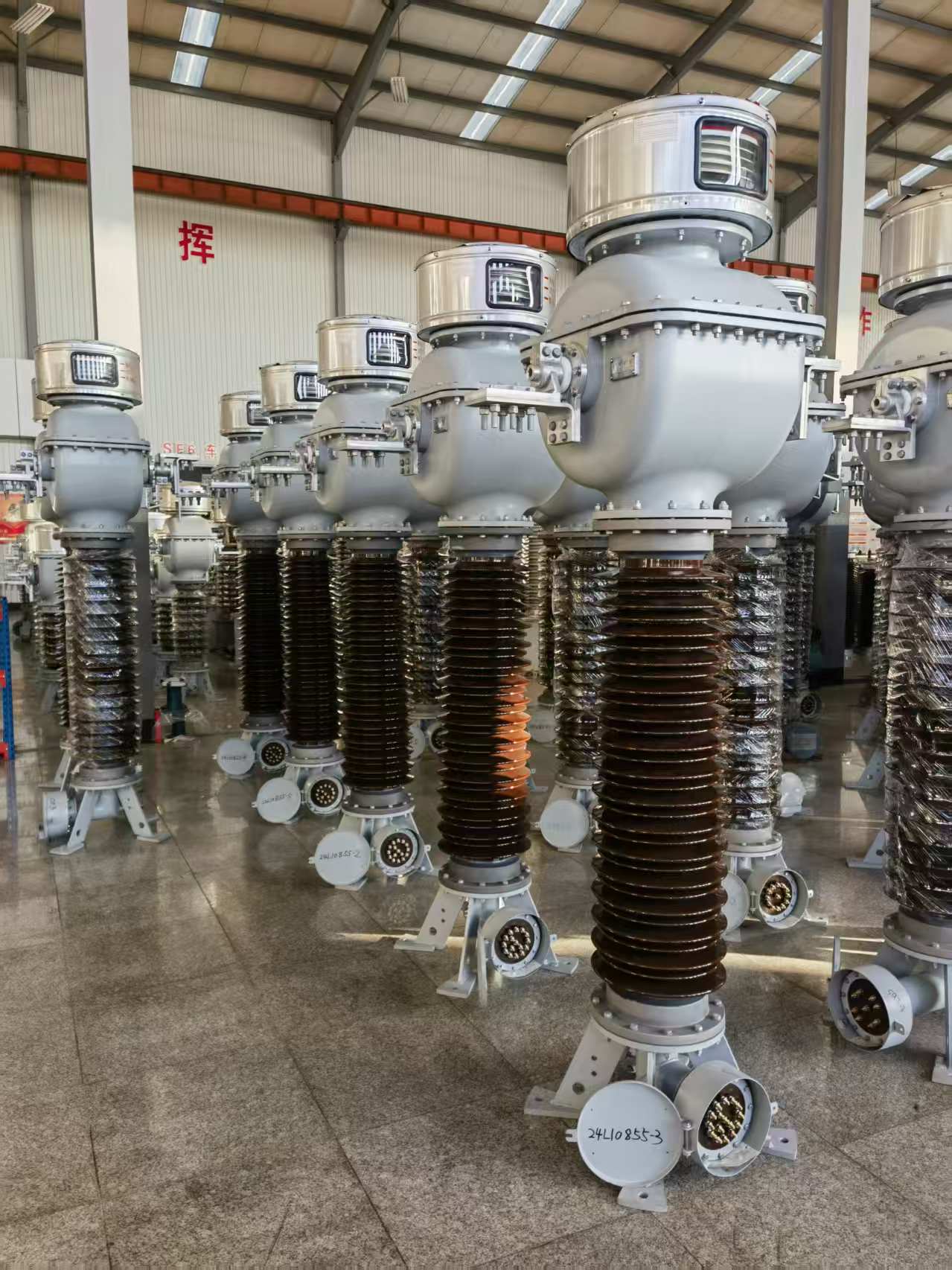

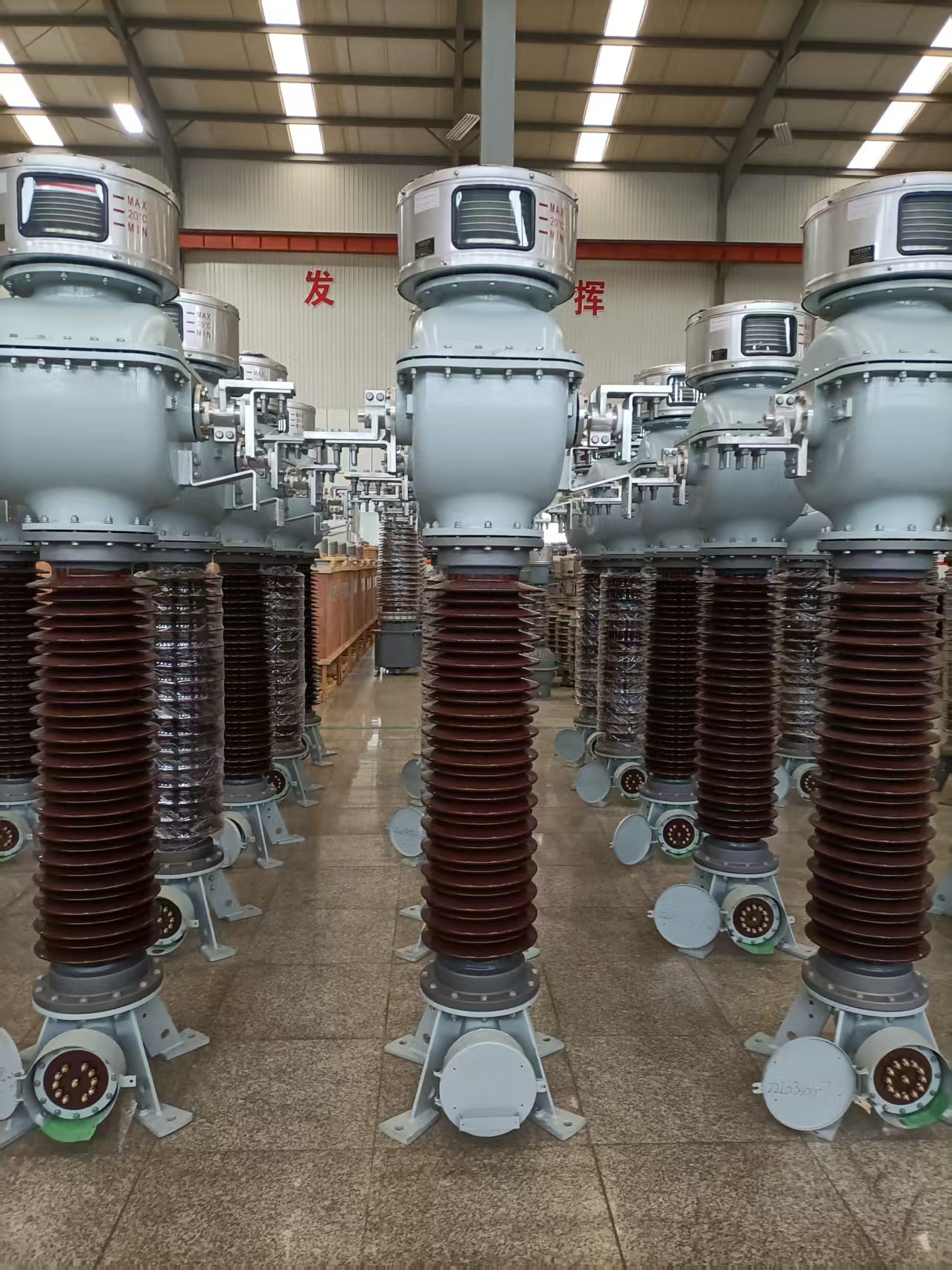

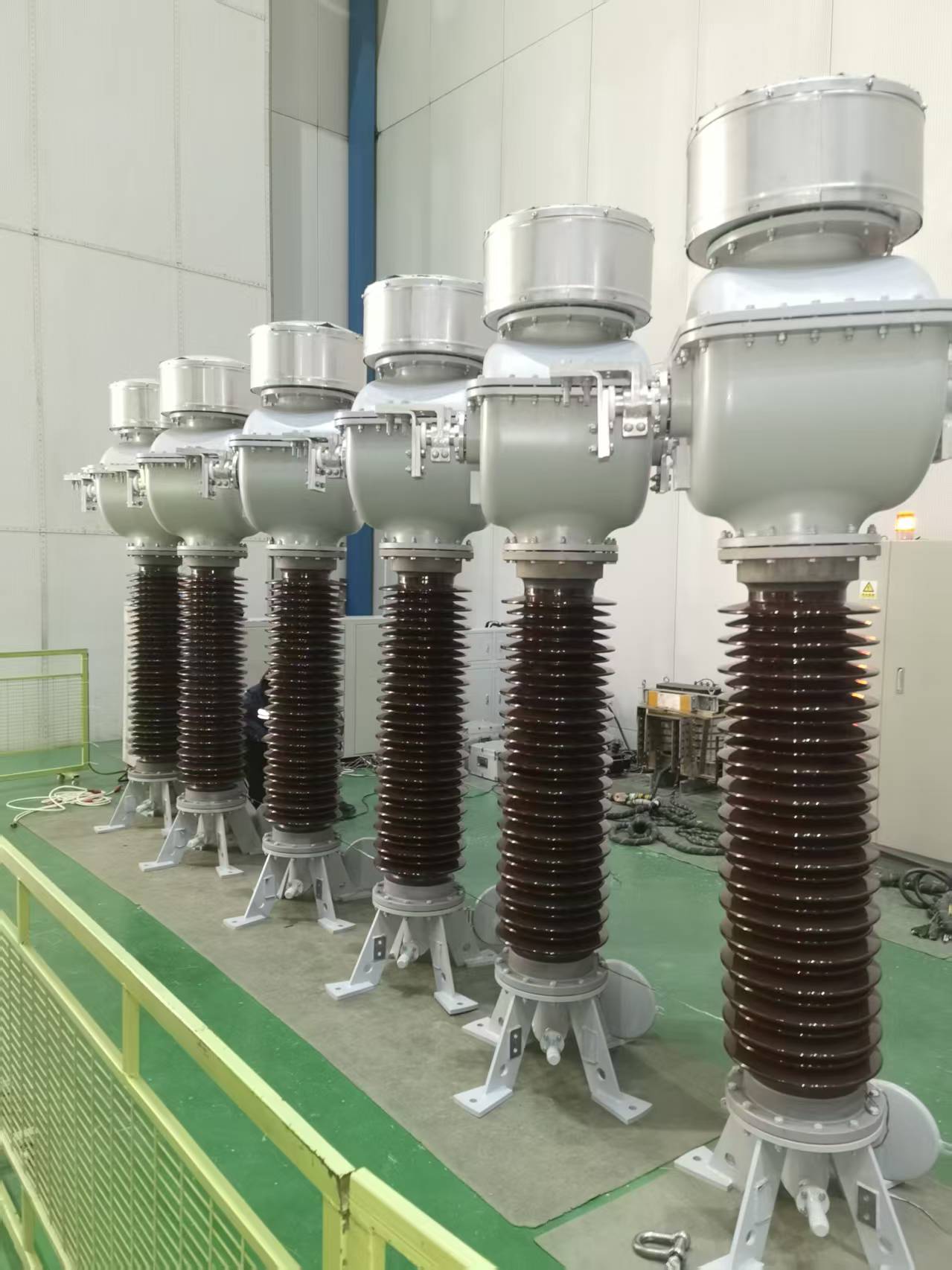

 Strukturella egenskaper

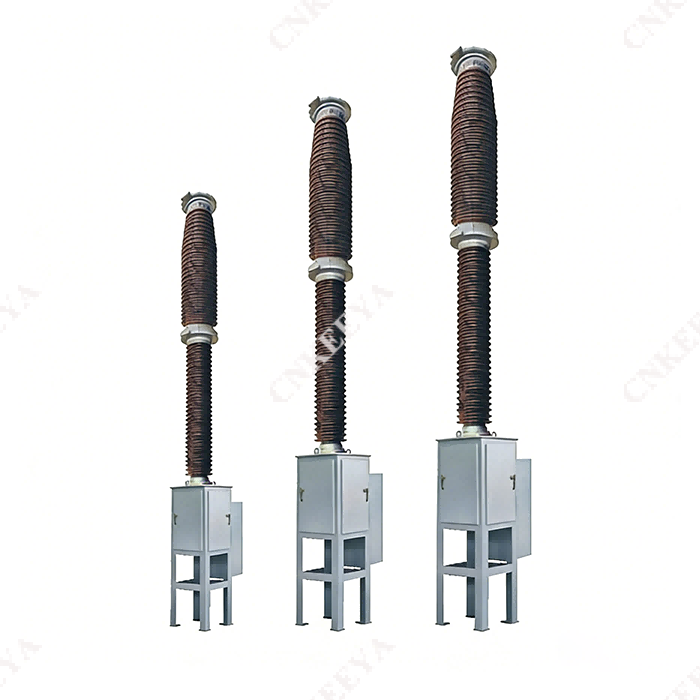

    Strömbrytaren antar en trefasig porslinstolpe enkelbrytningsstruktur, med en fjädermanövrerad mekanism för varje fas, och trefas elektrisk koppling, så utseendet är nytt och utsökt. Strömbrytaren använder SF6-gas som isolerings- och ljusbågssläckningsmedium och använder ett densitetsrelä av pekaretyp för att övervaka dess tryck- och densitetsförlopp. På grund av användningen av självdriven ljusbågssläckningsprincip och optimerad design i strömbrytarens rörelsesystem, har den mekaniska effektiviteten förbättrats effektivt och driftseffekten har minskat;

    Utmärkt brottprestanda och lång elektrisk livslängd;

 Varje stolpe på denna produkt är installerad på en mekanismlåda, som är centralt monterad på fundamentet. Boxen innehåller en fjädermanövrerad mekanism och en elektrisk styrenhet. Mekanismens utgångsstång är ansluten till vevarmen. Ytan på mekanismlådans fäste är varmförzinkad, och fästelementen är varmförzinkade. Mekanismlådans skal är tillverkat av rostfritt stålmaterial, så produkten har utmärkt korrosionsbeständighet. Hög mekanisk tillförlitlighet, kapabel till frekvent drift;

    På grund av den inneboende höga isoleringshållfastheten hos svavelhexafluoridgas och användningen av kontaktrörelser i strömbrytare, finns det ingen återtändning av kapacitiv ström under brytarens brytning;

    Den yttre isoleringsnivån är hög, och den yttre isoleringen är designad med ett stort krypavstånd, vilket har utmärkt prestanda mot föroreningar.

    Stark strömbärande kapacitet: Genomför temperaturökningstest med 1,2 gånger märkströmmen på 4000A, och det finns fortfarande en stor marginal för temperaturökning vid varje punkt;

    Produktens övergripande utseende är kompakt, lätt att installera och felsöka på plats, och underhållsbelastningen är liten.

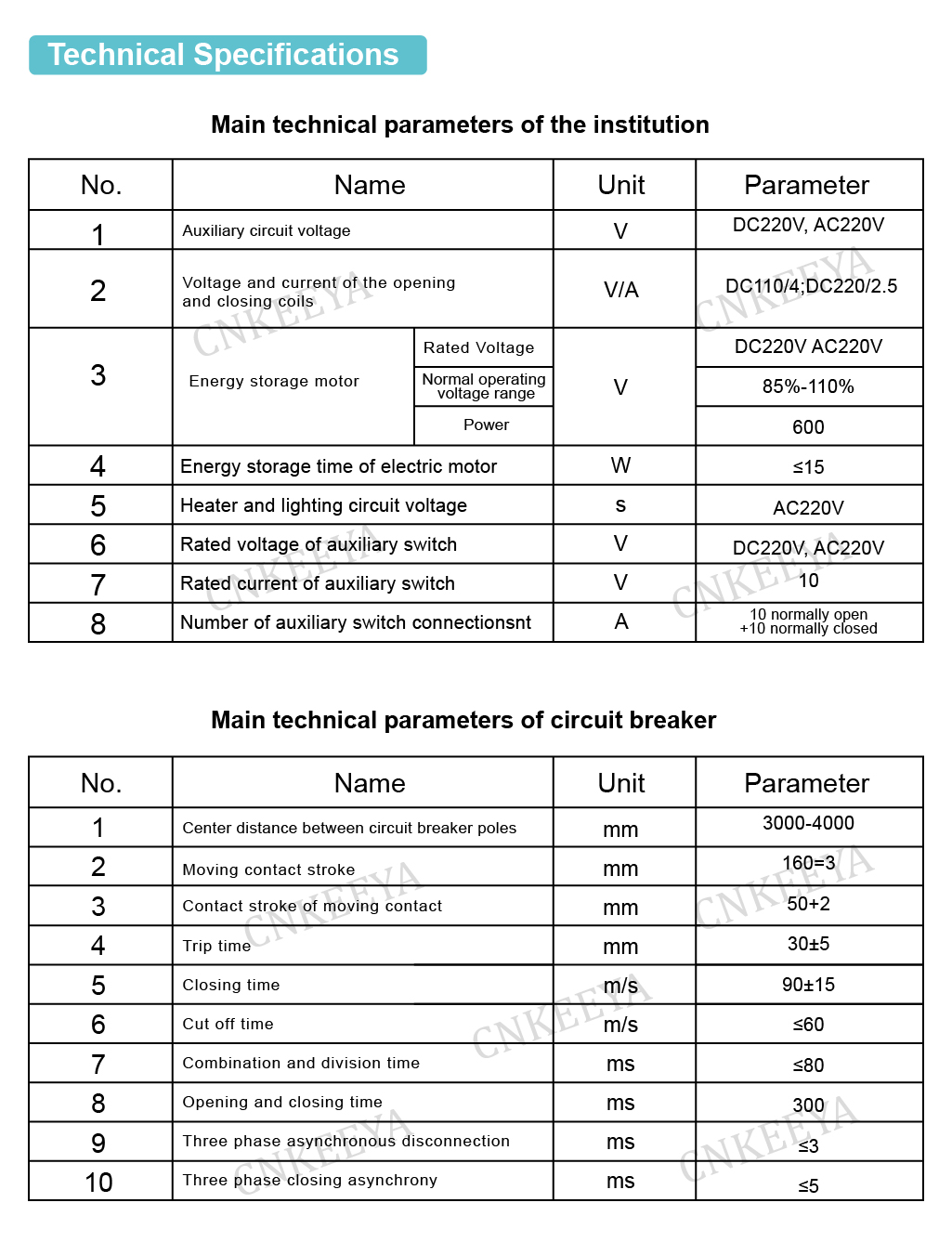

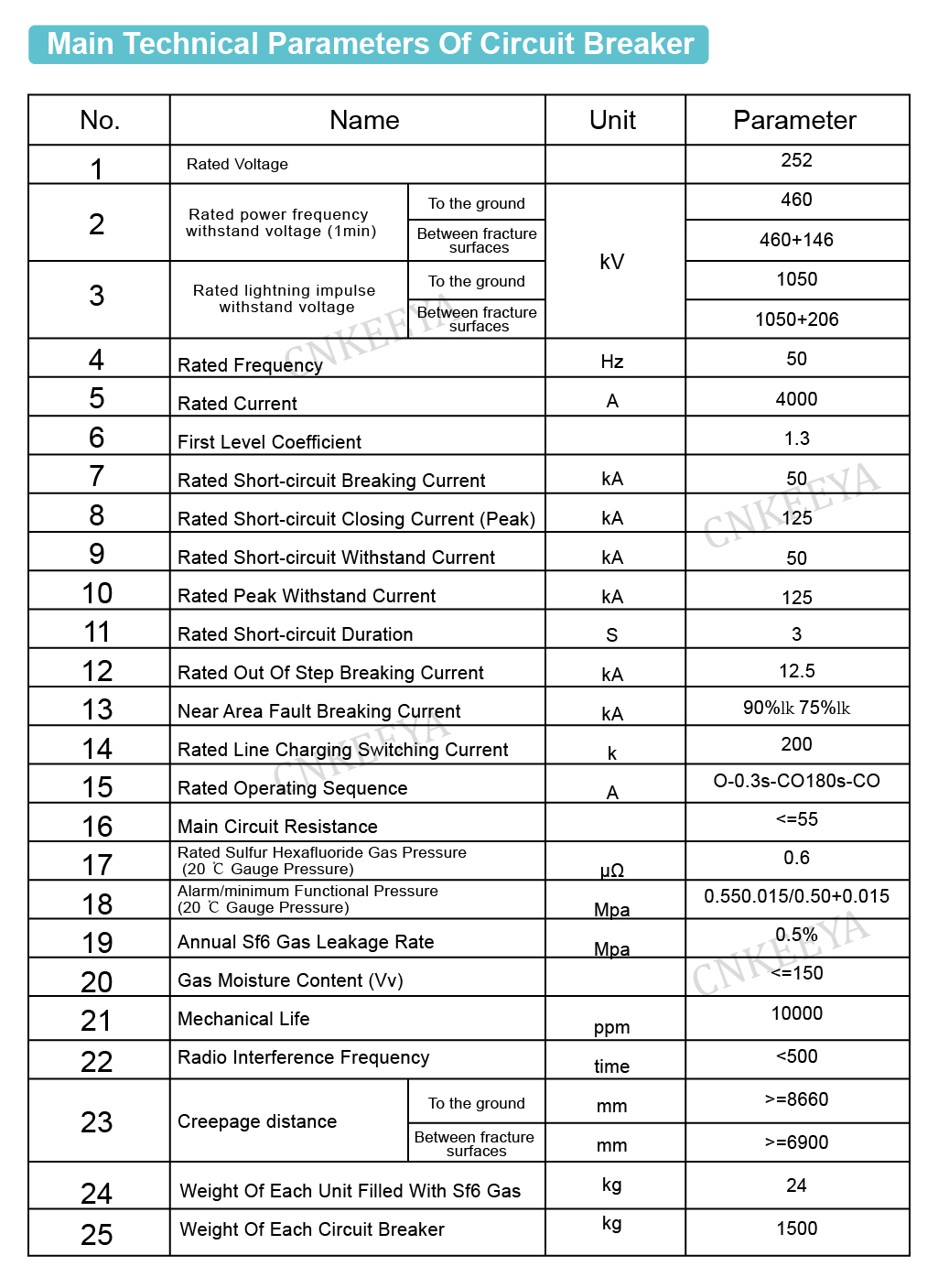

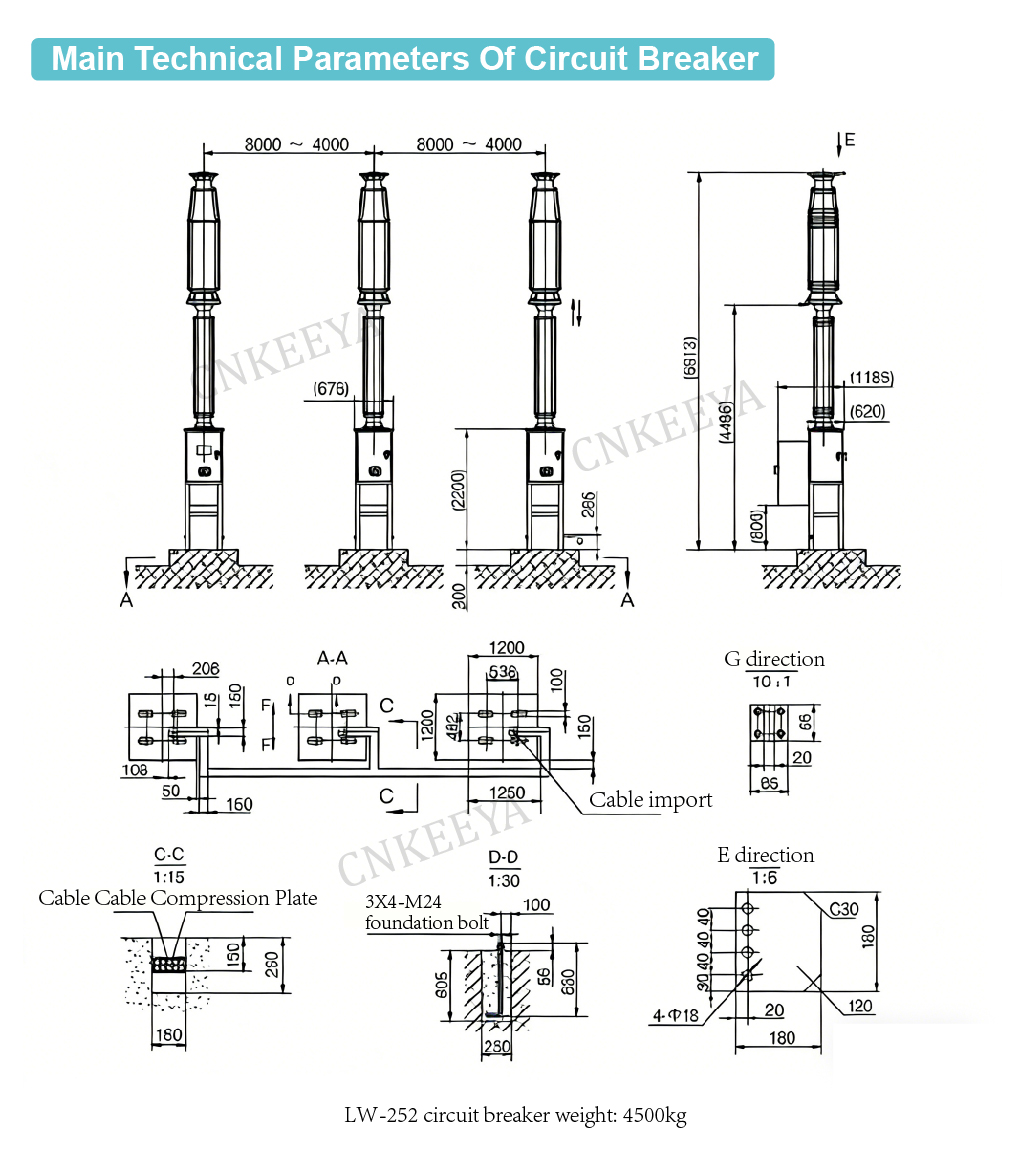

 1. Vikt M: 4500kg (med gas); Total vikt gas: 24 kg.

2. Grundlast: statisk 4500 kg (tre stolpar); 1500kg (per stolpe) dynamisk horisontell riktning F: 2500kg; Vertikal riktning (uppåt) 3500kg; Vertikal riktning (nedåt) 6000 kg

 3. Ytnivån på betong får inte överstiga 1,5 mm.

 4. Installationshålet för anslutning av kopplingsplinten till primärledningen borras av användaren på plats enligt deras behov, och kopplingsplintmaterialet är aluminiumlegering 2A12-T4.

 Beställningsinstruktioner

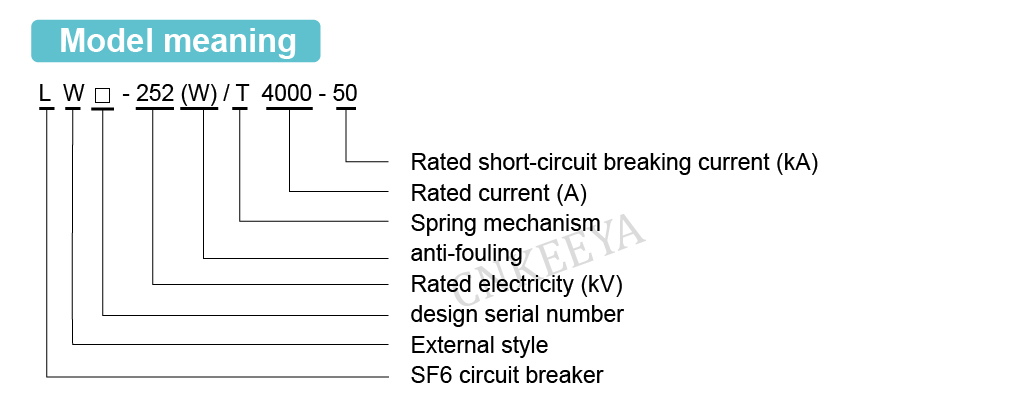

  Effektbrytare modell och specifikationer;

  Märkbara elektriska parametrar (spänning, ström, brytström, etc.)

  Miljöförhållanden för användning (omgivningstemperatur, höjd, miljöföroreningsnivå)

  Märkliga elektriska parametrar för styrkretsen (märkspänning för energilagringsmotorn, märkspänning för öppnings- och stängningsspolarna); Namn och kvantiteter av nödvändiga reservdelar, specialutrustning och verktyg (beställs separat); Ledningsriktningen för terminalen på en gång.
