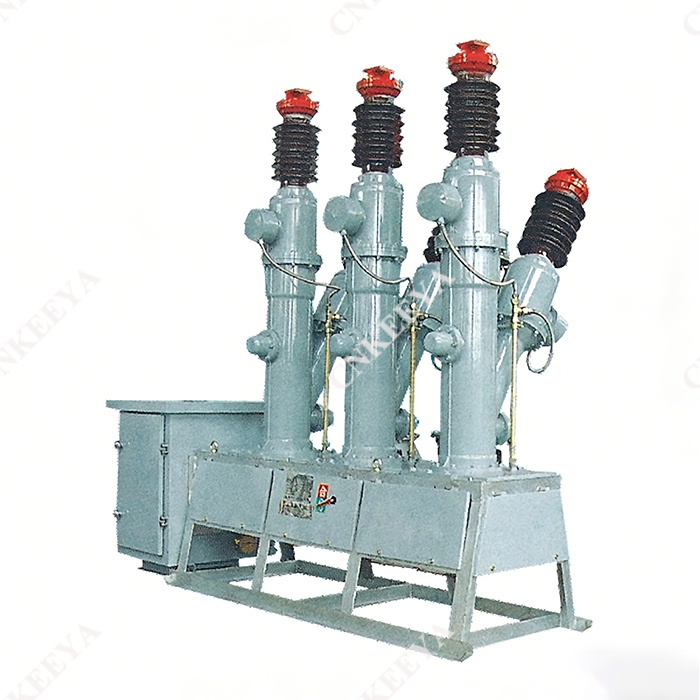

LW8(A)-40.5 Utomhus högspänningsbrytare för svavelhexafluorid

 Översikt

 LW8(A)-40.5 Utomhus högspänningssvavelhexafluoridbrytare är en trefas AC 50Hz utomhus högspänningsapparat, som använder SF6-gas som ljusbågssläcknings- och isoleringsmedium, antar en bågsläckningsstruktur av trycktyp och har stark brytkapacitet. Den kan användas i stor utsträckning i kraftsystem med en märkspänning på 40,5 kV som en transformatorstation, kraftverksöppnings- och stängningsmärkström, kortslutningsström och kan användas som en anslutande strömbrytare och kondensatorbank. Den interna strömtransformatorn är avsedd för mätning och skydd, och är en uppgraderad produkt av strömbrytaren.

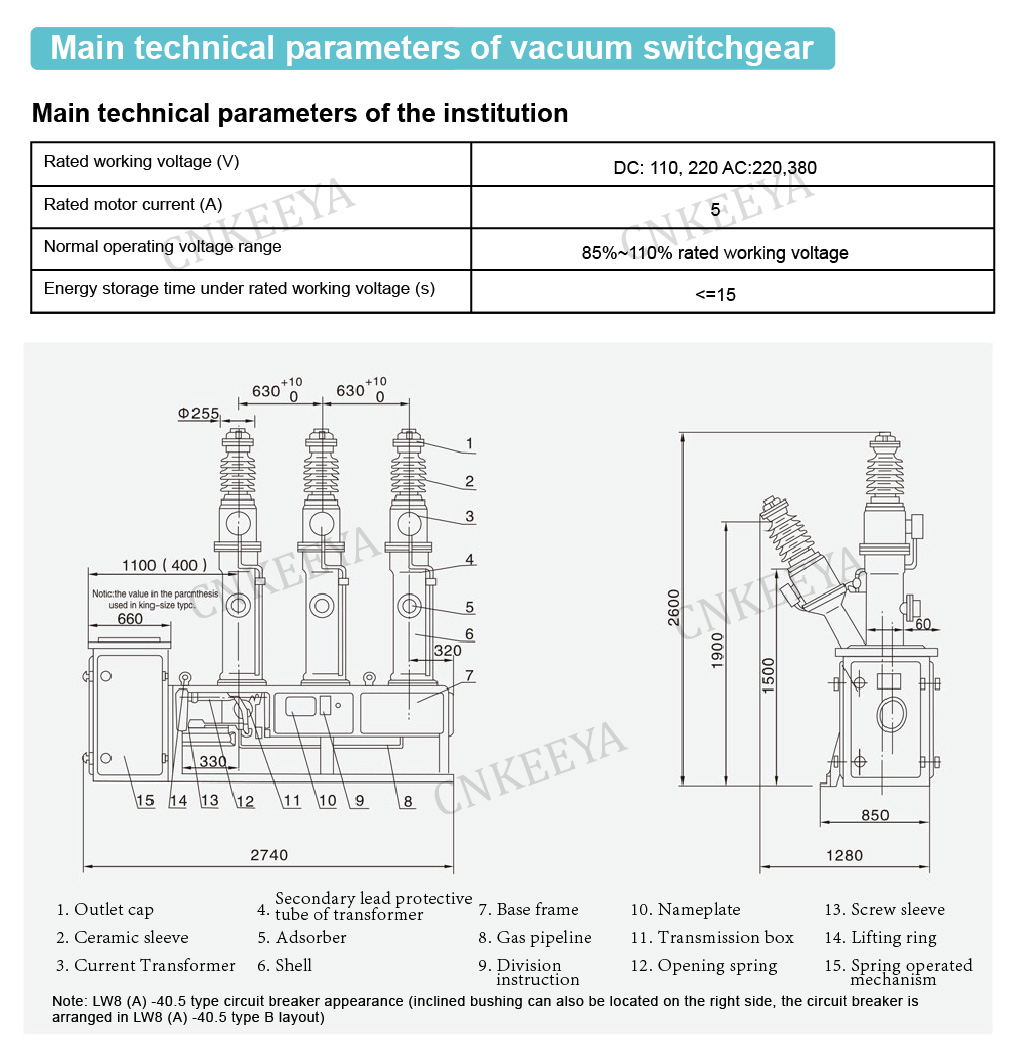

 Strukturella egenskaper

 Strömbrytaren är en utomhus liten golvtankkonstruktion, utrustad med CT14 fjädermanövrerad mekanism; Mekanismen är installerad i samband med huvudkroppen, med enkel installation, bekväm felsökning, pålitlig drift och lämplig för frekvent drift; Institutionen har en livslängd på över 3000 gånger;

 Genom att använda en tryckluftsbågssläckningsstruktur är brytkapaciteten särskilt stark, med en kumulativ brytning på 12 gånger vid 40kA, vilket sätter rekord för den högsta i Kina;

 Pålitlig tätningsprestanda. Genom att använda tätningspackningar, antar den dynamiska tätningen en "V"-formad tätningsring med fjädertryckskompensationsstruktur, och transformatorns sekundära ledningskort tillhandahålls av ett joint venture för att säkerställa en årlig luftläckage på mindre än 0,5%;

 Den interna strömtransformatorn är gjord av mikrokristallin legering med hög magnetisk permeabilitet, med en noggrannhetsnivå på 0,2 eller 0,2 sekunder. Enligt användarens behov kan 12 transformatorer anslutas. Lämplig för en 50 kilometer lång olastad lina utan återtändning.
