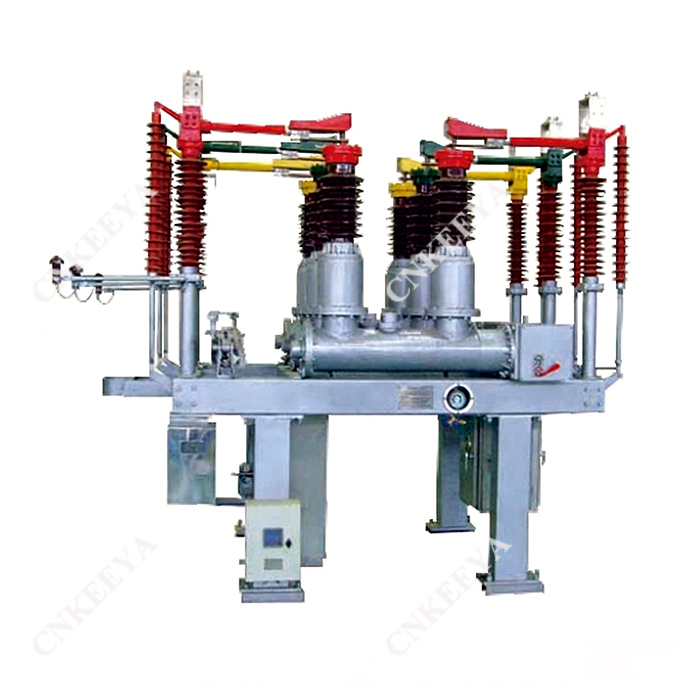

ZCW10-40.5L typ utomhus sluten kombinerad elektrisk utrustning

 Översikt

ZCW10-40.5L Typ Utomhus innesluten kombinerad elektrisk apparatur är en komplett uppsättning elektriska kombinationsapparater som använder luft som extern isolering SF6-gas som ljusbågssläckningsmedium. Styrningen och skyddet av 72,5 KV transmissions- och distributionssystem för trefas växelström kan också användas för att ansluta brytare och öppna och stänga kondensatorbanker. Lämplig för stadstransformatorstationer, företagstransformatorstationer och bergiga transformatorstationer med snäv markanvändning.

 Strukturella egenskaper

 Strömbrytaren är en utomhus liten golvtankkonstruktion, utrustad med en CT35 fjädermanövrerad mekanism; Mekanismen är installerad i samband med huvudkroppen, med enkel installation, bekväm felsökning, pålitlig drift och lämplig för frekvent drift; Institutionen har en livslängd på över 10 000 gånger;

 Genom att använda en tryckluftsbågssläckningsstruktur är brytkapaciteten särskilt stark, med en kumulativ brytning på 12 gånger vid 40kA, vilket sätter rekord för den högsta i Kina;

 Tillförlitlig tätningsprestanda Med användning av tätningspackningar antar den dynamiska tätningen en "V" -formad tätningsring med fjädertryckskompensationsstruktur, och transformatorns sekundära ledningskort matchas av ett joint venture-företag, med en årlig luftläckage på mindre än 0,5%;

 Den interna strömtransformatorn är gjord av mikrokristallin legering med hög magnetisk permeabilitet, med en noggrannhetsnivå på 0,2 eller 0,2 sekunder. Enligt användarens behov kan 12 transformatorer anslutas. Lämplig för en 50 kilometer lång olastad lina utan återtändning.

 Beställningsinstruktioner

 Effektbrytare modell och specifikationer;

 Märkbara elektriska parametrar (spänning, ström, brytström, etc.)

 Miljöförhållanden för användning (omgivningstemperatur, höjd, miljöföroreningsnivå);

 Driftsspänning för manövermekanismen och motorspänning;

 Kvantiteten, strömförhållandet, nivåkombinationen och sekundärbelastningen för interna eller externa strömtransformatorer; Namn och kvantiteter av reservdelar, specialverktyg och utrustning (beställs separat).
