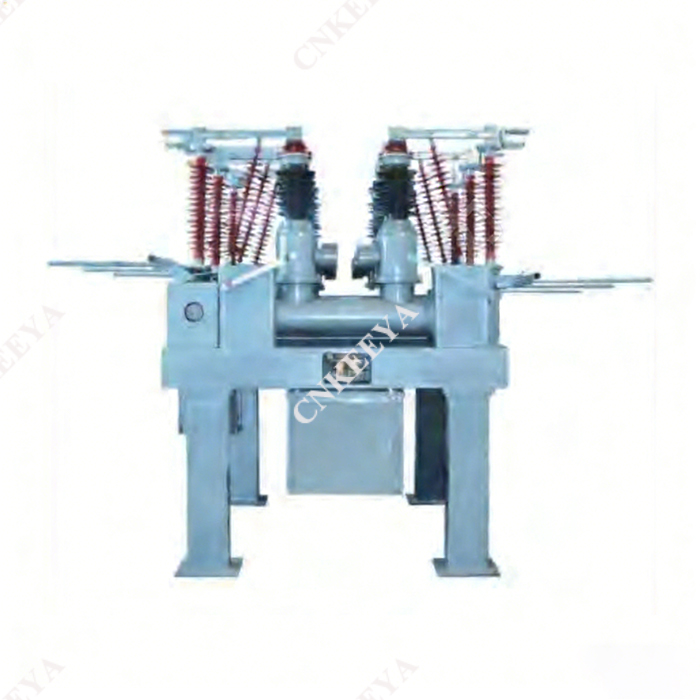

ZWC□-40.5Z/1600A-31.5kA typ utomhus sluten kombinerad elektrisk utrustning

Översikt

 1.1 ZWC□-40.5Z/1600A-31.5kA typ utomhus sluten kombinerad elektrisk utrustning är en integrerad ställverksenhet med luft som externt isoleringsmedium och SF₆-gas som ljusbågssläckningsmedium. Den används för styrning och skydd av 40,5 kV trefas växelströms överföring och distributionssystem, och är också lämplig för användning som en kretsbrytare och i scenarier för att byta kondensatorbanker. Denna produkt är idealisk för urbana transformatorstationer, industriella transformatorstationer och bergiga transformatorstationer med markbegränsningar. Den har följande fördelar:

 Strömbrytare, frånskiljare, jordningsbrytare, strömtransformatorer, spänningstransformatorer, överspänningsavledare, säkringar, samlingsskenor och andra komponenter är organiskt integrerade på jordade stålkonstruktioner och har en kompakt struktur.

 Den upptar endast 30 % till 50 % av utrymmet för delad utrustning, vilket sparar mark och minskar projektkonstruktionskostnaderna.

 Hela facket är fabriksprefabricerat, med montering och driftsättning utförd fabrik och levererad till installationsplatsen som helhet, vilket förkortar installationstiden.

 Högpresterande ljusbågssläckningskammare, spänningstransformatorer, kompositisolatoröverspänningsavledare och frånskiljare med full beprövad prestanda används, vilket ger en i princip underhållsfri drift och hög tillförlitlighet.

 Fabriksprefabricerade självbärande samlingsskenor används mellan facken, vilket eliminerar behovet för användaren att konstruera bärande ramar.

 Layouten är flexibel och anpassningsbar till olika ledningslägen.

 Strömbrytaren kan hissas ned integrerat för underhåll eller utbyte, vilket minimerar strömavbrottstiden orsakad av karosserifel till mindre än 3 timmar.

 1.2 ZWC□-40.5 är utrustad med högkvalitativa komponenter och system enligt följande:

 Självenergibågsläckande kammare med en brytkapacitet på 31,5kA och en total bryttid på 3 cykler; den har en enkel och pålitlig struktur och kan uppnå 20 gånger full kapacitetsbrytning.

 CTB manövermekanism med fjäderfjäder som uppfyller kravet "oljefritt" för ställverk; den har utmärkta mekaniska egenskaper, en kompakt struktur och hög tillförlitlighet, och har erhållit nationella patent och belönats som en vetenskaplig och teknisk produkt.

 Alla frånskiljare är utrustade med kompositisolatorer och antar en enarmad direkt roterande struktur med hög enkelhet och tillförlitlighet; självkraftsgrafit silverpläterade dispergerade kopparkontaktfingrar används, med god strukturell spänningsprestanda, stark strömförande kapacitet och underhållsfri drift.

 Alla exponerade metalldelar är behandlade med avancerad antikorrosionsteknik, vilket säkerställer ingen rost under 20 år under allmänna förorenade förhållanden.

 1.3 ZWC□-40.5 uppfyller de nationella standarderna GB1984-2003, GB11032-89 och GB1985-2004 och uppfyller kraven i International Electrotechnical Commission (IEC) standarderna IEC56, IEC99-4, IEC1949 och IEC649. Alla andra interna komponenter uppfyller sina respektive standardkrav.

 Struktur och arbetsprincip

 2.1 Denna produkt är designad för utomhusbruk. Driftmiljöförhållandena är som följer

 a. Höjd: Inte överstigande 2000m (förhandlingsbart vid beställning)

 b. Omgivningstemperatur: -40℃ ~ +40℃

 c. Relativ luftfuktighet: Dagsmedelvärde inte mer än 95 %, månadsmedelvärde inte mer än 90 % (vid 25 ℃)

 d. Vindhastighet: Högst 35m/s

 e. Föroreningsklass: Klass IV, nominellt krypavstånd större än 31 mm/kV

 f. Inga brandfarliga, explosiva, kemiskt frätande eller kraftiga vibrationsmiljöer

 g. Seismisk intensitet: Inte överstigande grad 8

 h. Isbeläggningens tjocklek: Högst 10 mm
