Helt innesluten fullisolerad gasfylld ringhuvudenhet

Keeya, en framstående leverantör, presenterar den helt inneslutna fulla isolerade gasfyllda Ring-huvudenheten och kombinerar banbrytande teknik med kostnadseffektiva lösningar. Vårt engagemang för att tillhandahålla högkvalitativa produkter matchas av vårt engagemang för att säkerställa konkurrenskraftiga priser. Keeya står som din pålitliga källa för effektiva och billiga lösningar i området med helt slutna, helt isolerade gasfyllda ringsystem. Samarbeta med oss för förstklassiga produkter som överensstämmer med dina budgetöverväganden.

RM6-40.5 fully enclosed full insulated ges filed ring main unit is a new generaition of switchgear produced by our company as a complete set of indoor 12-40.5kV three-phase AC 5OHz equipment for recewing and distributing electric energy.It is mainly used for power transformation and transmission of medium voltage power systems such as various power plants,substations,industrial and mining enterprises,subways,civil and commercial buildings for Kontroll, skydd och övervakning.

RM6-40.5

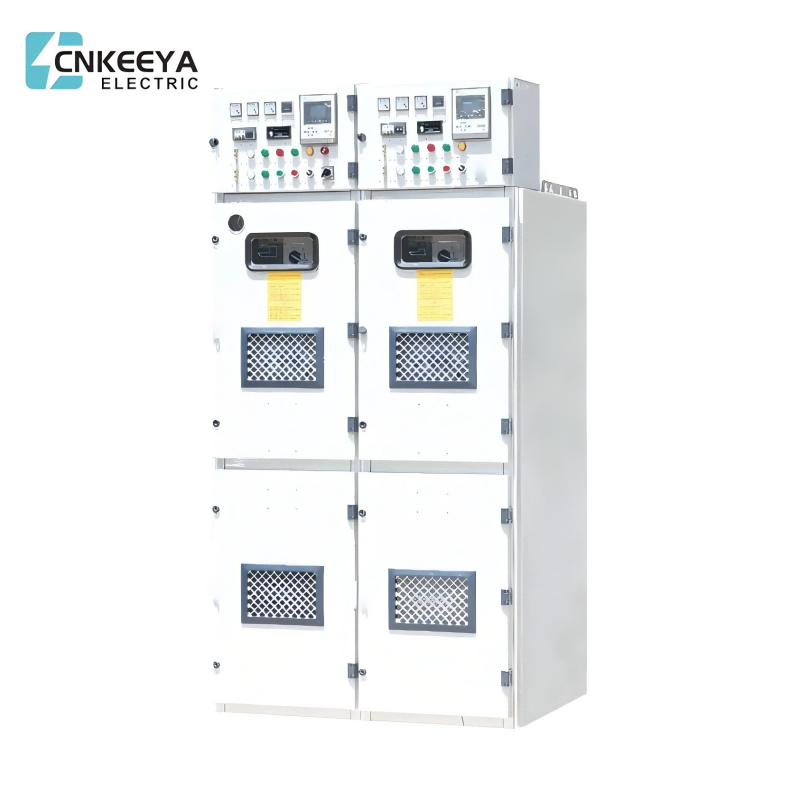

RM6-40.5 Fullt innesluten fullisolerad gasfylld ringhuvudenhet

Efterlevnadsstandarder

● GB 3906 Alternating-Current Metal-Evenchosed SwitchGear and Control Gear för nominella spänningar över 3,6 kV och upp till och med 40,5 kV

● DL/T 404 inomhus AC högspänningsomkopplare

● IEC 62271-200: 2003 AC Metal-inbyggd switchgear och kontrollutrustning för nominella spänningar över 1 kV och upp till och inklusive 52kv 1016001/003-0000-00 Material Upphandlingsstandard för statligt grid Corporation of China för 12kv, 24kv

● 1016001/003-0000-00 Material Upphandlingsstandard för tillstånd Grid Corporation i Kina för 12 kV, 24kv 40,5 kV högspänningsomkopplare 1016001/003-0000-00 Allmänna tekniska specifikationer

Servicetillstånd

● Omgivningstemperatur: Den maximala temperaturen är 40 ℃, minsta temperatur är -25 ℃ och medelvärdet uppmätt inom 24 timmar överstiger inte 35 ℃;

● Relativ luftfuktighet: Medelvärdet för relativ fuktighet mätt inom 24 timmar får inte överstiga 95%, och medelvärdet för den månatliga relativa fuktigheten får inte överstiga 90%.

● Kondens kan uppstå när temperaturen förändras snabbt under hög luftfuktighet. Det genomsnittliga värdet på vattenånga tryck uppmätt inom 24 timmar får inte överstiga 2,2 kPa och medelvärdet för månatligt vattenånga tryck får inte överstiga 1,8 kPa;

● Höjd: högst 1000 m;

● Seismisk intensitet: inte mer än 8 grader;

● Amplituden för elektromagnetisk störning inducerad i det sekundära systemet får inte överstiga 1,6 kV;

● Den omgivande luften är inte uppenbarligen förorenad av damm, rök, frätande och brännbara gaser, ånga eller salt dimma.

Obs: När användningsvillkoren överstiger ovanstående bestämmelser kan lösningen bestämmas genom samråd med användaren. RM6-40.5 RM6-40.5 Fullt innesluten fullisolerad gasfylld ringhuvudenhet

Teknisk parameter

Inga.	Punkt			Enhet	Teknisk parameter
1	Betygsspänning			kv	12	40.5
2	Nominell ström			A	1250 ~ 3150	1250 ~ 2500
3	Nominell frekvens			HZ	50
4	Klassad korttidsaktivitet			k/vs	25、31.5
5	Klassad topp tål ström			de	63、80
6	Nominell kortslutning			S	4
7	Klassad kortslutning Breaking Current			de	25、31.5
8	Klassad kortslutning gör aktuell			de	63、80
9	Bågens varaktighet			S	0.5
10	Mekaniskt liv	Strömbrytare		tid	2000	10000
		Isoleringsomkopplare			3000
		Jordningsomkopplare			3000
11	Elektriskt liv i brytare			tid	30
12	Klassad fylld gastryck (mättryck vid 20 ℃)			MPA	0.05
13	Minimum funktionellt tryck (mätare tryck vid 20 ℃)				0.03
14	Sannual läckage för SF6 -gas				≤0,5%
15	Nominell isoleringsnivå	Nominell kraftfrekvens tål spänning (1 min) (effektiv)	Fas till fas, fas till mark	kv	42	95
			isolerande avstånd, vakuumöppning		48	118
		Nominell blixtimpuls Tistans spänning (topp)	Fas till fas, fas till mark	kv	75	185
			isolerande avstånd, vakuumöppning		85	215
16	Hjälp- kontrollera krets	Betygsspänning		V	12	40.5
		1 min kraft frekvens tål spänning			1250 ~ 3150	1250 ~ 2500
17	Skåp skyddsgrad	Skåpbostäder			50
		Gasfylldfack			25、31.5
18	Kategori av förlust av driftskontinuitet			A	63、80
19	Temperaturökningstest				4
20	Huvudkretsmotstånd	1250		UΩ	25、31.5
		2000			年
		2500			0.5
		3150			2000	10000
21	Partiell ansvarsfrihet	Testspänning		kv	3000
		Enstaka isolerande element		pc	3000
		Komplett uppsättning			30
22	Livslängd				0.05

RM6-40.5

RM6-40.5 Fullt innesluten fullisolerad gasfylld ringhuvudenhet

Notera:

1. Den nominella kortslutningsströmmen på 40,5 kV/2000A är 31,5KA; Nominell kortslutning som bryter ström på 12kV/3150A är 31,5KA;

2. Parametrarna för nominell topp tål ström och nominell kort tid tål strömmen för strömtransformator ska bedömas separat;

3. Kretsmotståndet hänvisar till det uppmätta värdet uppmätt från den utgående linjen för busskopplingsuttaget (inklusive busskopparen) till den utgående linjesidan av kabeluttaget (inklusive den aktuella enheten). När busskopparen och den aktuella enheten inte ingår, bör värdet i tabellen subtraheras med 20.

Kontur och strukturdiagram över switchgear

1.Mall bussrum

2. Instrumentrum

3.Gasfylld fack av huvudbussen

4. Stationskoppling

5. Driftsmekanismrum

6.Circuit Breaker

7. GAS-FILERAD CIPTER AV CIRCUFER BREAKER

8. CABLE RUM

9.Current Transformer

10. CCABLE

11.CM-35 Lightning Arrester

12. Trycket frigöringskanal

13. Cable Plug

14. Cable Socket

15.Test Socket Plug

16.testuttag

17.branchbuss

18. Trycketelinister

19.Main Bus

20.buskopplingsuttag

21.busskoppling

Notera:

A (skåpbredd): 600 mm, 800 mm;

B (skåpdjup): 1420 i djupet för 12 kV; 1620 Djup för 40,5 kV.
