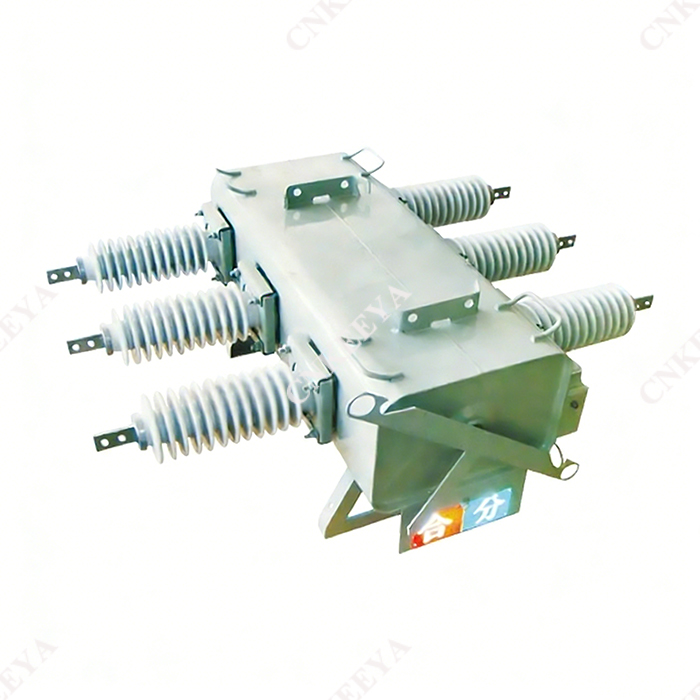

LW□-12 Primär och sekundär integrerad SF₆ effektbrytare

 Huvudsakliga strukturella egenskaper

 LW□-12 Primär och sekundär integrerad SF₆-kretsbrytare, som använder magnetfältskraften som tas emot av bågströmmen för att få bågen att rotera med hög hastighet längs en viss sektion. På grund av ljusbågens relativt låga vikt förlängs den gradvis och kommer kontinuerligt i kontakt med färsk SF6-gas under höghastighetsrotation, och kyls och släcks. Denna typ av strömbrytare har fördelarna med stark ljusbågssläckningsförmåga, lång elektrisk livslängd, inget strömavbrott vid brytning av små strömmar och ingen överspänning under drift. Samtidigt kräver den mindre driftkraft och har hög tillförlitlighet.

 Strömbrytaren använder en miniatyriserad fjäderstyrd mekanism, som har fördelarna med tillförlitlig drift, lång mekanisk livslängd och enkel kontroll. Den fjädermanövrerade mekanismen kan lagra energi manuellt eller elektriskt, öppna och stänga manuellt eller elektriskt och har en återstängningsfunktion.

 Materialet i kretsbrytaren är tillverkat av 3 mm tjockt 304 rostfritt stål som är sammansvetsat, med en helt lufttät struktur och en skyddsnivå på inte mindre än IP67; Det finns lätt observerbara och uppenbara öppnings- och stängningslägesindikatorer och energilagringsstatusindikatorer på lådan, som är tillförlitligt anslutna till manövermekanismen och har tillförlitliga indikeringsåtgärder. Boxen har ett hanteringshandtag för att undvika att dra i trådröret.
