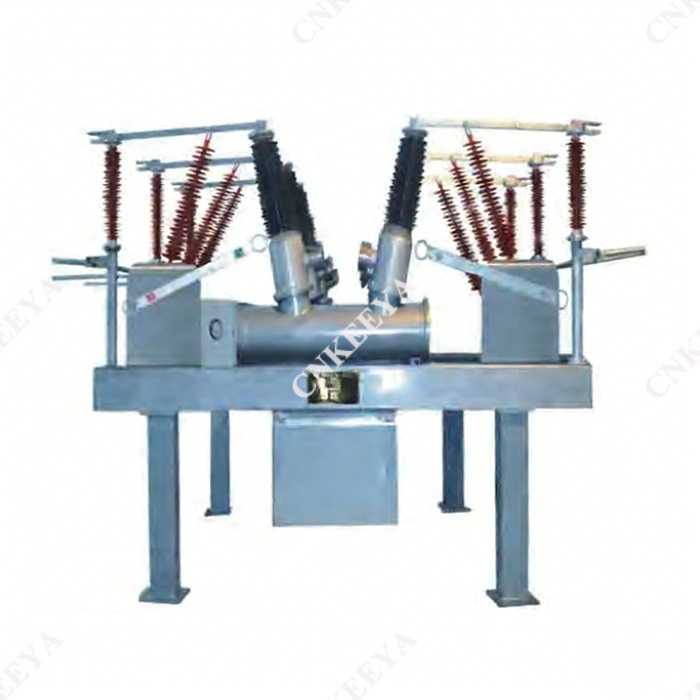

ZCW□-72.5/L typ utomhus sluten SF₆ kombinerad elektrisk utrustning

 Överensstämmande standarder

 GB156 Standardspänningar

 GB311.1 Isoleringskoordinering för högspänningstransmissions- och distributionsutrustning

 GB11022 Allmänna tekniska krav för högspänningsställverk och manöverdon

 GB1984 Växelströmsbrytare med hög spänning

 GB1985 Växelströms-högspänningsfrånskiljare och jordningsbrytare

 GB1207 Spänningstransformatorer

 GB1208 Strömtransformatorer

 DL/T402 Teknisk specifikation för beställning av växelström högspänningsbrytare

 DL/T486 Teknisk specifikation för beställning av växelströms-högspänningsfrånskiljare och jordningsbrytare

 DL/T593 Gemensam teknisk specifikation för beställning av högspänningsställverk och manöverdon

 Huvudfunktioner

 Transformatorer, brytare, frånskiljare, jordningsbrytare, strömtransformatorer, SF₆-spänningstransformatorer, överspänningsavledare, samlingsskenor och andra komponenter är organiskt integrerade på jordade stålkonstruktionsstöd, med en kompakt struktur.

 Den upptar endast 30% ~ 50% av utrymmet för delad utrustning, vilket sparar mark och minskar projektkonstruktionskostnaderna.

 Hela facket är fabriksprefabricerat, med montering och driftsättning utförd fabrik och levererad till installationsplatsen som helhet, vilket förkortar installationstiden.

 Högpresterande ljusbågssläckningskammare, SF₆-spänningstransformatorer och kompositisolatoröverspänningsavledare används, vilket ger i princip underhållsfri drift och hög tillförlitlighet.

 Fabriksprefabricerade självbärande samlingsskenor används mellan fack, vilket eliminerar behovet av stålramar och isolatorer.

 Layouten är flexibel och anpassningsbar till olika ledningslägen.

 Driftsmiljöförhållanden

ZCW□-72.5/L Typ Utomhus sluten SF₆ kombinerad elektrisk utrustning är designad för utomhusanvändning och kan även användas inomhus. Driftmiljöförhållandena är som följer:

 a. Höjd: Inte överstigande 2000m.

 b. Omgivningstemperatur: -30℃ ~ +40℃ (-40℃ ~ +40℃ tillgänglig på begäran).

 c. Relativ luftfuktighet: Dagsmedelvärde inte mer än 95 %, månadsmedelvärde inte mer än 90 % (vid 25 ℃).

 d. Vindhastighet: Högst 35m/s.

 e. Föroreningsklass: Klass Ⅳ, porslinsbussningens krypavstånd större än 1450 mm (nominellt krypavstånd större än 31 mm/kV).

 f. Inga brandfarliga, explosiva, kemiskt frätande eller kraftiga vibrationsmiljöer.

 g. Seismisk intensitet: Inte överstigande grad 8.

 h. Isbeläggningens tjocklek: Högst 10 mm.
