Högspänningskondensatorinstallation

CNKEEYA, en utmärkt fabrik och pålitlig leverantör, är specialiserad på att tillhandahålla avancerade lösningar för högspänningsskuntkondensatorinstallation. Med ett engagemang för innovation och precisionsteknik utmärker vår fabrik i att skapa avancerade kondensatorinstallationer utformade för att förbättra kraftkvaliteten och effektiviteten i högspänningssystem.

CNKEEYA: s kunskaper i att leverera personlig högspännings Shunt -kondensatorinstallationslösningar säkerställer den sömlösa integrationen av högspänningskondensatorer i olika elektriska system. Dessa installationer är kända för sin hållbara konstruktion och visar Cnkeeyas engagemang för livslängd och tillförlitlighet inför olika operativa krav. CNKEEYAs betoning på anpassning och hållbarhet placerar dem som en pålitlig partner för att främja motståndskraften och prestandan hos högspänningselektriska nätverk.

TBB -serien högspänningsparallell kondensatorenhet (nedan kallad enheten) är lämplig för AC 50Hz och III 10kV kraftserie.

Huvudtekniska data

● Den nominella arbetsspänningen är 10kV och den kan fungera under lång tid under 1,1 gånger av den nominella spänningen;

● När rotens medeltvättvärde inte överstiger 1,3UN kan installationen fungera kontinuerligt med nominell frekvens, nominell sinusformad spänning och ström utan övergångstillstånd;

● Installationen har överström, överspänning, under spänning och andra skydd för systemfel;

● För skyddet av kondensatorns interna fel, utöver säkringsskyddet för en enda uppsättning, har installationen också olika reläskydd enligt de olika huvudledningsformerna;

● Utformningen och bearbetningen av installationen ska uppfylla GB50227-1995-koden för design av installation av shuntkondensator och JB711-1993 högspänningsskuntkondensatorinstallationer

Introduktion

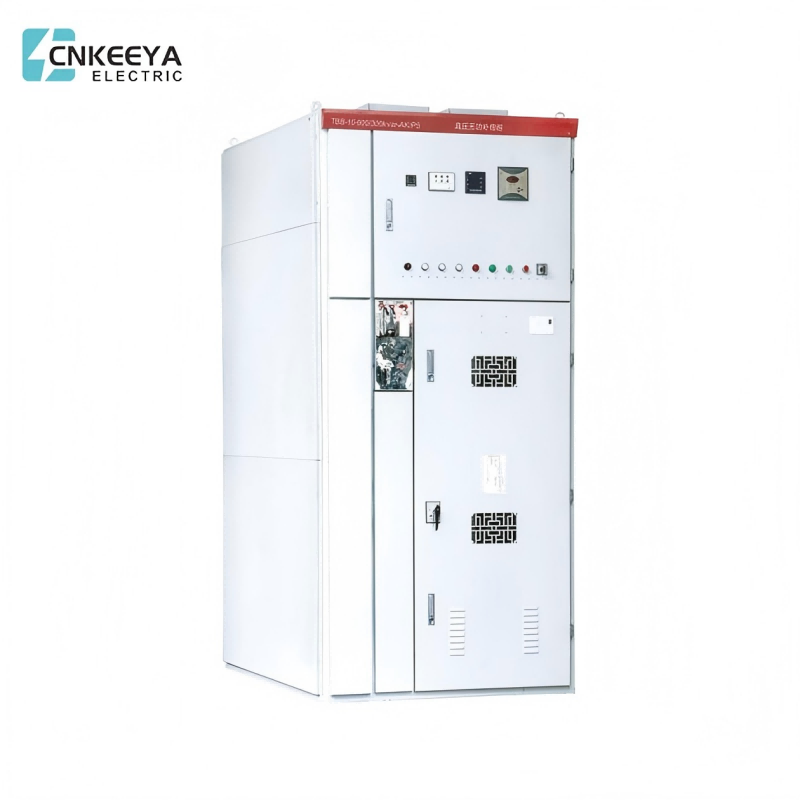

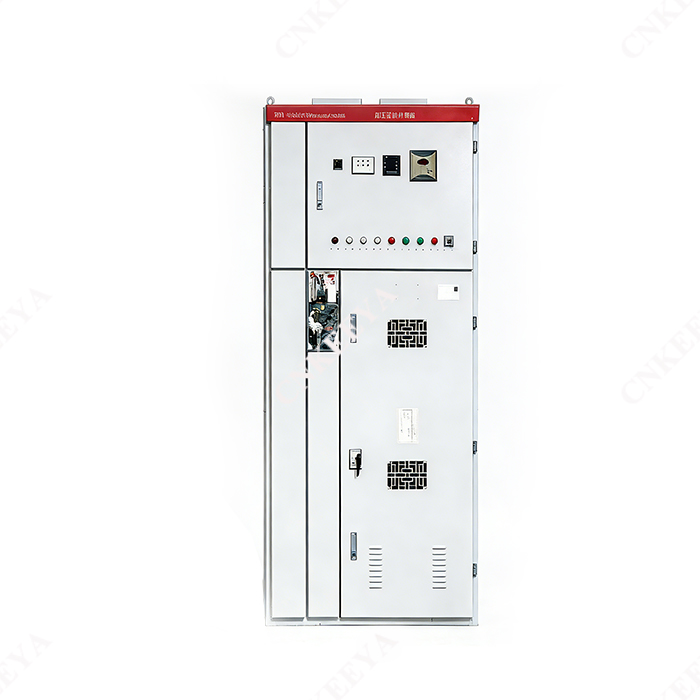

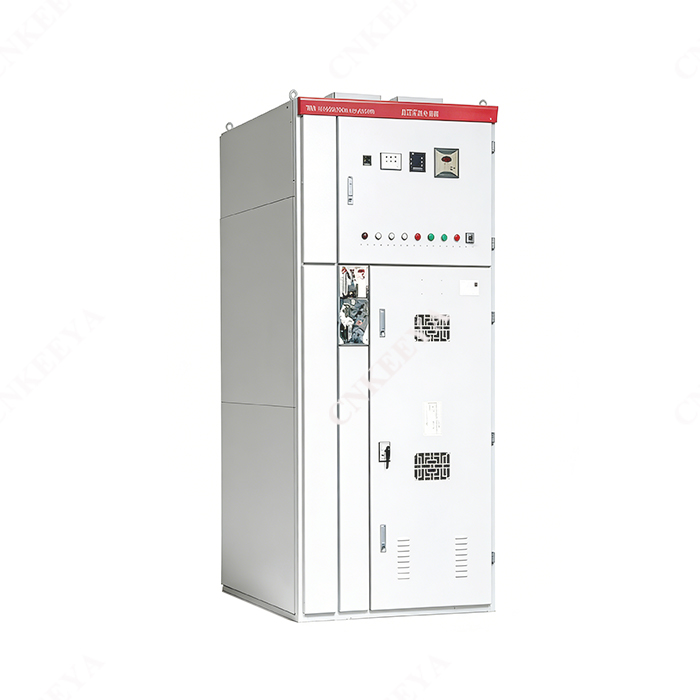

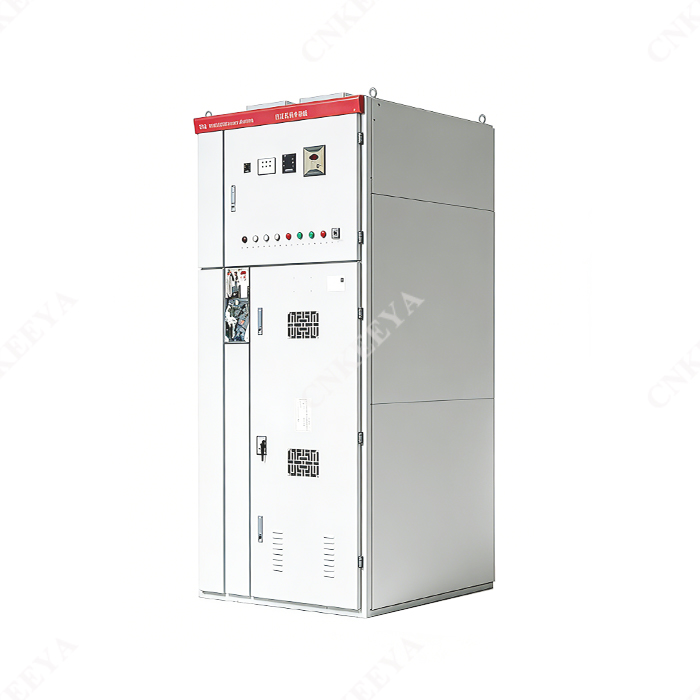

TBB Högspänningskondensatorinstallation

The structure of the installation is classified into cabinet type and assembly type.The assembly type can also be classified into chip type and full disassembly type.The cabinet structure shall be installed in the factory first,then the components shall be removed, numbered,transported to the site,and assembled according to the drawing.From an indoor perspective,the chip type is mainly convenient for handling.The fully assembly type is usually used outdoors,which is mainly Bekvämt för het galvanisering. Denna enhet består huvudsakligen av reaktorskåp, utloppskåp och kondensatorskåp.

● Reaktorskåp

Reaktorskåpet används huvudsakligen för att begränsa stängningsströmmen och undertrycka harmonisk. När begränsning av stängningsströmmen, reaktor xl = (0,1 ~ 1)%xc; när mer än 5 harmonik undertrycks, xl = (5 ~ 6)%xc; när mer än 3 harmonik undertrycks, xl = (12 ~ 13 xc.

● Utsläppsskåp

Urladdningsskåpet består huvudsakligen av urladdningsspole eller spänningstransformator, zinkoxid arresterare och jordning avkoppling. Utsläppspolen är ansluten till kondensatorbanken i parallell. När kondensatorbanken är frånkopplad från strömförsörjningen kommer dess urladdningsprestanda att minska den återstående spänningen på Capacitor Bank från toppvärdet för rated VOLTAGE till under 50V. Zinkoxidöverspänning används för att begränsa växlingen över spänning orsakad av växlingskondensatorbanker. Jordningskopplingen används för jordning av bussen under underhåll av strömavbrott. Ovanstående konfiguration kan justeras enligt användarkraven. Om linjesanslutningsläget är dubbelstjärna, ska kondensatorskåpet vara dubbel rad- eller dubbellagerstruktur, och den aktuella transformatorn bör vara tilläggsinstallerad installationsmässigt.

● Kondensatorskåp

Kondensatorskåpet består huvudsakligen av säkring och kondensator. När den interna nedbrytningen av kondensatorn når 50%~ 70%, kommer säkringen att blåsa och felkondensatorn kommer att separeras från kraftkretsen, vilket förhindrar att olyckan utvidgas.

● Montering av shuntkondensatorinstallation

Denna installation används huvudsakligen för att kombinera monteringskondensatorn, urladdningsspolen, blixtnedgången och jordningsomkopplaren och elektrisk reaktor. Monteringskondensator är att installera ett korrekt antal enkondensatorer med interna säkringar i en låda full av isolering. Lådan är utrustad med tryckavlastningsventil och temperaturkontroller med larm och snubbla kontakter. Installationen har fördelarna med ett litet boorområde, enkel installation, bekväm drift och underhåll osv.

Kondensatorinstallationslayout

TBB Högspänningskondensatorinstallation

1. 6 -Embedded #10 Channel Steel och krokar med öppning nedåt;

2. 4 inbäddade stålplattor och krokar;

3. Betongstruktur;

4. Inbäddad stålplatta och krok;

5. Inbäddade stålplattor och krokar är jämnt fördelade på omkrets.

Primärlinjelösning

Den typiska primärkretslösningen för installationen visas i figur 1, där jordningsomkopplaren är installerad enligt användarkraven. Under installationen ska den placeras i urladdningsskåpet och skåpdjupet ska ändras till 1200 mm.

Beställningsinstruktion

● Systemkapacitet (KVA) och huvudsaklig ledningslösning, systembelastning och arbetsläge;

● Harmoniskt nummer, varje harmonisk spänning och harmonisk ströminnehåll (tillverkaren kan mäta på användarens vägnar);

● Systemets effektfaktor, effektfaktor efter kompensation och total kompensationskapacitet (tillverkaren kan utforma på användarens vägnar);

● Plan för installationsplats, installationsläge, installationsinlopp och utloppsläge;

● Skåpstorlek och färgkrav.
