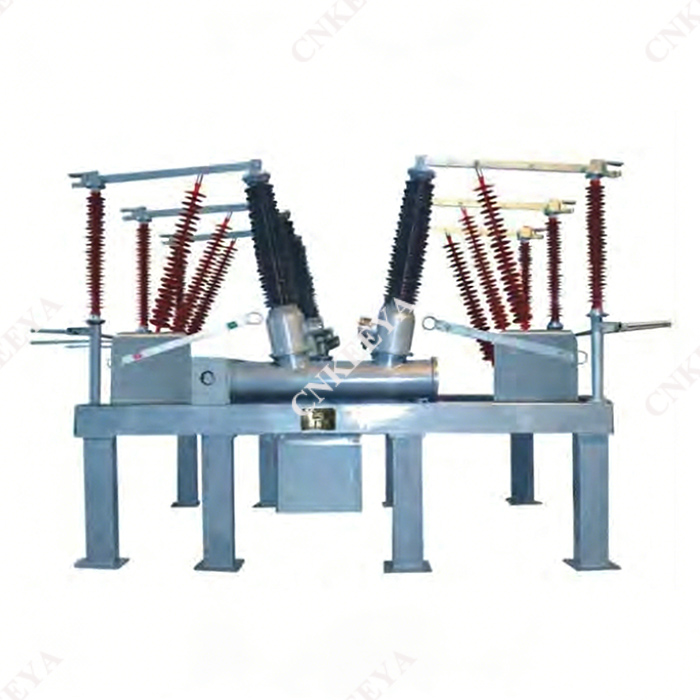

ZCW□-126/L Svavelhexafluoridkompositapparat av öppen typ

 Översikt

 1.1ZCW□-126/L Svavelhexafluoridkompositapparat av öppen typ är en komplett uppsättning elektriska kombinationsapparater som använder luft som extern isolering SF6-gas som ljusbågssläckningsmedium. Styrningen och skyddet av 126kV transmissions- och distributionssystem för trefas AC kan även användas i situationer där brytare och kondensatorbanker är anslutna. Lämplig för stadstransformatorstationer, företagstransformatorstationer och bergiga transformatorstationer med snäv markanvändning. Denna produkt har följande egenskaper:

 1) Kombinera organiskt brytare, brytare, jordningsbrytare, strömtransformatorer, SF6-spänningstransformatorer, åskledare, samlingsskenor och andra komponenter på en jordad stålkonstruktionskonsol, vilket resulterar i en kompakt struktur.

 2) Den upptar endast 30% -50% av utrymmet för den delade typen och har egenskaperna att spara mark och minska projektkostnaderna.

 3) Hela intervallet prefabriceras i fabriken, monteras och felsöks innan det lämnar fabriken och transporteras till installationsplatsen som helhet för att förkorta installationscykeln.

 4) Att använda högpresterande ljusbågssläckningskammare, SF6-spänningstransformatorer och kompositisolatorblixtavledare, med minimalt underhåll och hög tillförlitlighet

 5) Prefabricerade självbärande samlingsskenor i skiljeväggsfabriker kräver inga stålramar eller isolatorer.

 6) Flexibel layout och kan användas för olika ledningsmetoder.

 1.2 ZCW10 är utrustad med en optimerad självdriven ljusbågssläckningskammare och CT10-A fjädermanövrerad mekanism.

 1.3 ZCW10 överensstämmer med nationella standarder GB1984-2003, GB11032-89, GB1985-2004 och uppfyller kraven i IEC 62271-100:2001, IEC 99-4, IEC 62271-102:2002,069 och IEC 62271-102:2002069 och IEC 2002. Alla andra komponenter inuti uppfyller sina respektive nationella standardkrav.
